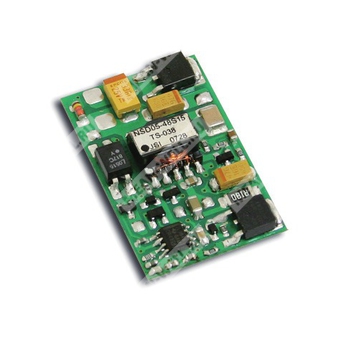

NSD05-12S5 - изолированный DC/DC преобразователь 5 Вт с входом 12 В и выходом 5 В для промышленной электроники.
Назначение: модульный DC/DC-преобразователь с гальванической развязкой для формирования стабилизированного выходного напряжения 5 В из входной шины 12 В постоянного тока.
Расшифровка партномера
| Позиция | Расшифровка |
| NSD | Серия DC/DC преобразователей Mean Well |
| 05 | Номинальная выходная мощность 5 Вт |
| 12 | Номинальное входное напряжение 12 В постоянного тока |
| S | Один выход |
| 5 | Выходное напряжение 5 В постоянного тока |
Основные особенности
- Широкий диапазон входного напряжения 4:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка входа и выхода 1000 В DC.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- Проверка на 100% при полной нагрузке в режиме burn-in.
- Низкая стоимость.
- Высокая надежность.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 1 А |
| Диапазон тока нагрузки | 0 ~ 1 А |
| Номинальная мощность | 5 Вт |
| Максимальная емкость нагрузки | 1000 мкФ |
| Пульсации и шум | 75 мВ пик-пик |
| Допуск выходного напряжения | ±2,0 % макс. |
| Нестабильность по линии | ±1,0 % |
| Нестабильность по нагрузке | ±1,0 % |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9,2 ~ 36 В DC |
| Номинальный входной ток | 0,7 А / 12 В DC |
| Пусковое время | 80 мс при номинальном входном напряжении и полной нагрузке |
| Ток холостого хода | 5 мА / 12 В DC |
Защита
| Параметр | Значение |
| Перегрузка | Тип защиты: ограничение выходной мощности; восстановление после устранения аварийного режима |
| Перенапряжение | 3,8 ~ 4,6 В |
| Короткое замыкание | Восстановление автоматически после устранения неисправности |
Функциональные параметры
| Параметр | Значение |
| КПД тип. | 76 % |
| Режим управления включением/выключением | Логическая «1» или разомкнутая цепь: ВКЛ; логический «0» или короткое замыкание на контакт 2: ВЫКЛ |
| Совместимость по логическим уровням | CMOS или TTL с открытым коллектором |
| Вход управления | Контакт 5 |
| Общий провод управления | Контакт 2 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 0 % ~ 95 % RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 0 % ~ 95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0 ~ 60 °C) |
Изоляция и ЭМС
| Параметр | Значение |
| Изоляционное напряжение | I/P-O/P: 1 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| ЭМС-излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Стандарты безопасности | TUV EN62368-1, BS EN/IEC62368-1; одобрение CB TUV, EAC TP TC 004 |
MTBF
| Параметр | Значение |
| MTBF | 11455,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 1734,0 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 40,6 × 25,4 × 8,3 мм |
| Габариты в дюймах | 1,6 × 1,0 × 0,327 |
| Корпус | L × W × H |
| Исполнение выводов | Квадратные выводы 0,64 мм |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,007 кг |
| Упаковка | 700 шт. / 5,9 кг / 1,23 куб. фут. |
Назначение выводов
| Номер контакта | Назначение |
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +VOUT |
| 4 | -VOUT |
| 5 | CONTROL |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 12 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары проводов длиной 12 дюймов, завершённых конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск на установку напряжения, регулирование по линии и регулирование по нагрузке.
- Питание следует рассматривать как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполнялись при монтаже модуля на медную пластину 230 мм × 230 мм × 1 мм, расположенную на расстоянии 1 мм от изделия. Если конечное изделие не подтверждено на соответствие директивам ЭМС, рекомендуется повторно проводить испытания ЭМС конечной системы.
- Для обеспечения правильной работы к входной линии необходимо добавить электролитический конденсатор 47 мкФ / 100 В с ESR < 1 Ом.
- Рекомендуемый входной EMI-фильтр указан в схеме: 5,6 мкГн и 680 мкФ.
- Дерейтинг по температуре окружающей среды: 3,5 % / 1000 м для безвентиляторных моделей и 5 °C / 1000 м для моделей с вентилятором при высоте более 2000 м (6500 футов).
Схема применения: модуль используется как изолированный по входу и выходу преобразователь постоянного тока для получения стабилизированного напряжения 5 В в промышленной аппаратуре, системах автоматики, измерительном и телекоммуникационном оборудовании.
