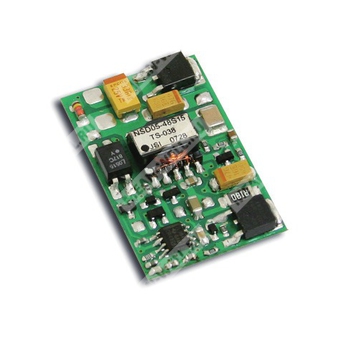

NSD05-48S12 - изолированный DC-DC преобразователь мощностью 5 Вт с выходным напряжением 12 В для промышленной электроники.
Расшифровка партномера
| Обозначение | Расшифровка |
| NSD | Серия изолированных DC-DC преобразователей Mean Well |
| 05 | Номинальная мощность 5 Вт |
| 48 | Группа входного напряжения 18–72 В постоянного тока |
| S | Один выход |
| 12 | Выходное напряжение 12 В |
Краткое описание
NSD05-48S12 представляет собой компактный изолированный модульный источник питания постоянного тока класса DC-DC с одним стабилизированным выходом 12 В и номинальной мощностью 5,04 Вт. Модель рассчитана на применение в промышленной электронике, средствах управления, телекоммуникационном и встраиваемом оборудовании, где требуется гальваническая развязка, широкий диапазон входного напряжения и низкий профиль исполнения.
Основные особенности
- Широкий диапазон входного напряжения 4:1.
- Гальваническая развязка входа и выхода 1000 ВDC.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- Проверка на 100% нагрузки при прогоне.
- Низкопрофильное исполнение для компактного монтажа.
- Высокая надежность.
- Компактный открытый корпус для платного монтажа.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 0,42 А |
| Диапазон выходного тока | 0…0,42 А |
| Номинальная выходная мощность | 5,04 Вт |
| Максимальная емкостная нагрузка | 120 мкФ |
| Пульсации и шум | 75 мВ п-п |
| Допуск по выходному напряжению | ±2,0% максимум |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±1,0% |
| Диапазон установки защиты от перенапряжения | 13,5…16,5 В |
Параметры входа
| Параметр | Значение |
| Номинальное входное напряжение | 48 ВDC |
| Диапазон входного напряжения | 18…72 ВDC |
| Входной ток | 0,2 А при 48 ВDC |
| Порог отключения по входу в режиме ожидания | 5 мА при 48 ВDC |
| КПД типовой | 83% |
| Время установки | 80 мс при номинальном входе и полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | Тип защиты: ограничение выходной мощности, восстановление после устранения аварийного режима |
| Короткое замыкание | Восстановление после устранения аварийного режима |
| Перенапряжение | 13,5…16,5 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25…+70 °C |
| Рабочая влажность | 0…95% RH максимум |
| Температура и влажность хранения | -40…+85 °C, 0…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1 кВDC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 ВDC / 25 °C / 70% RH |
Сигнал дистанционного управления
| Параметр | Значение |
| Вход управления | Вывод 5 |
| Общий провод управления | Вывод 2 |
| Совместимость по логическим уровням | CMOS или TTL с открытым коллектором |
| Уровень включения | +5,5 ВDC минимум или разомкнутая цепь |
| Уровень выключения | +2,5 ВDC максимум или короткое замыкание на вывод 2 |
Параметры надежности
| Параметр | Значение |
| MTBF | 11455,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1734,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные и монтажные данные
| Параметр | Значение |
| Размеры | 40,6 × 25,4 × 8,3 мм |
| Размеры в дюймах | 1,6 × 1 × 0,327 |
| Тип выводов | Квадратные штыревые выводы 0,64 мм |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,007 кг |
| Количество в упаковке | 700 шт. |
| Масса упаковки | 5,9 кг |
| Объем упаковки | 1,23 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +VOUT |
| 4 | -VOUT |
| 5 | CONTROL |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 12, 48, 120 или 230 ВDC, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к выходу через параллельный конденсатор 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
- Стабилизатор мощности должен быть установлен на металлическую пластину площадью 230 мм × 230 мм и толщиной 1 мм, которая в финальном оборудовании подтверждает соответствие EMC.
- Для обеспечения корректной работы необходимо добавить электролитический конденсатор 47 мкФ / 100 В с ESR менее 1 Ом во входную линию.
- Температурное снижение допустимой нагрузки составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
