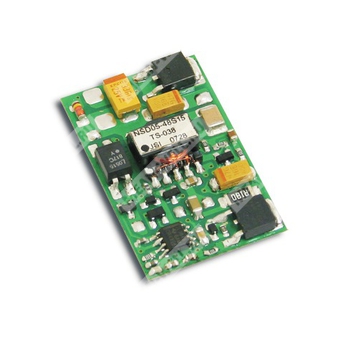

NSD05-48S15 - изолированный DC-DC преобразователь 5 Вт с широким входным диапазоном и выходом 15 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| NSD | Серия изолированных DC-DC преобразователей постоянного тока |
| 05 | Номинальная мощность 5 Вт |
| 48 | Диапазон входного напряжения 18–72 В DC, номинал 48 В DC |
| S | Одинарный выход |
| 15 | Выходное напряжение 15 В |
Назначение и особенности
NSD05-48S15 — это миниатюрный модульный изолированный DC-DC преобразователь серии NSD05-S с одним выходом, рассчитанный на питание от источников постоянного тока 18–72 В DC с номинальным входом 48 В DC. Преобразователь обеспечивает стабилизированное выходное напряжение 15 В при номинальном токе нагрузки 0,33 А и выходной мощности 4,95 Вт.
- Широкий диапазон входного напряжения 18–72 В DC.
- Изоляция вход/выход 1000 В DC.
- Удалённое включение/выключение.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Контроль качества: 100% испытание при полной нагрузке после обжига.
- Низкая стоимость и высокая надёжность.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 0,33 А |
| Диапазон тока нагрузки | 0 ~ 0,33 А |
| Номинальная мощность | 4,95 Вт |
| Максимальная ёмкость нагрузки | 120 мкФ |
| Пульсации и шум | 75 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% максимум |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±1,0% |
| Время установки | 80 мс при номинальном входном напряжении и полной нагрузке |
| Напряжение защиты от перенапряжения | 16,2–19,8 В |
Параметры входа
| Параметр | Значение |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 18–72 В DC |
| Входной ток | 0,2 А при 48 В DC |
| Ток холостого хода | 5 мА при 48 В DC |
| КПД типовой | 83% |
Защита и функции
| Параметр | Значение |
| Перегрузка | Тип защиты: ограничение выходной мощности, восстановление после устранения неисправности |
| Короткое замыкание | Восстановление после устранения неисправности |
| Перенапряжение | Клемпирование |
| Порог срабатывания защиты от перенапряжения | 16,2–19,8 В |
| Отключение по перегреву | Не указано |
| Удалённое включение/выключение | Логическая «1» или разомкнутая цепь: ВКЛ; логический «0» или короткое замыкание на PIN2: ВЫКЛ |
| Совместимость управляющего входа | CMOS или TTL с открытым коллектором |
| Уровень управляющего напряжения ВКЛ | +5,5 В DC минимум или разомкнутая цепь |
| Уровень управляющего напряжения ВЫКЛ | +2,5 В DC максимум или короткое замыкание на PIN2 |
| Управляющий вход | PIN5 |
| Общий управляющего входа | PIN2 |
Изоляция и безопасность
| Параметр | Значение |
| Изоляционное напряжение вход/выход | 1000 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | TUV EN62368-1, BS EN/IEC62368-1, одобрено TUV, одобрено EAC TP TC 004 |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 … +70 °C |
| Рабочая влажность | 0% … 95% RH максимум |
| Температура и влажность хранения | -40 … +85 °C, 0% … 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 … 60 °C) |
MTBF
| Параметр | Значение |
| MTBF | 11455,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1734,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр | Значение |
| Размеры | 40,6 × 25,4 × 8,3 мм |
| Размеры в дюймах | 1,6" × 1" × 0,327" |
| Тип корпуса | Миниатюрный печатный модуль |
| Шаг и исполнение выводов | Квадратные выводы 0,64 мм |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,007 кг |
| Количество в упаковке | 700 шт. |
| Масса упаковки | 5,9 кг |
| Объём упаковки | 1,23 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Вход «+» |
| 2 | Вход «-» (общий, GND) |
| 3 | Выход «+» |
| 4 | Выход «-» |
| 5 | Управление |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 12 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Питание необходимо эксплуатировать в финальном оборудовании с заземлённой монтажной платой толщиной 2,0 мм, обеспечивающей теплоотвод.
- Для подтверждения соответствия требованиям ЭМС испытания следует выполнять в составе конечного оборудования; при необходимости рекомендуется обращаться к рекомендациям по испытаниям компонентов источников питания.
- Для надёжной работы к входной линии необходимо добавить электролитический конденсатор 47 мкФ / 100 В с ESR < 1 Ом.
- Рекомендация по фильтру ЭМС: см. схему в документе.
- Температурное снижение нагрузки: 3,5 °C/1000 м для безвентиляторных исполнений и 5 °C/1000 м для исполнений с вентилятором при высоте эксплуатации выше 2000 м.
