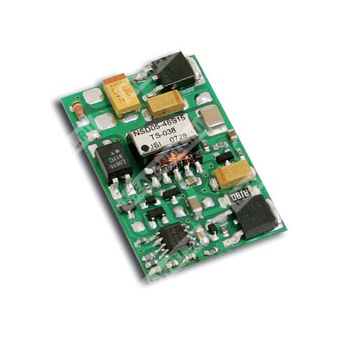

NSD05-48S3 - изолированный DC/DC-преобразователь мощностью 5 Вт с выходом 3,3 В для промышленной электроники.
NSD05-48S3 — регулируемый изолированный модульный DC/DC-преобразователь серии NSD05-S, предназначенный для преобразования входного постоянного напряжения 48 В в стабилизированное выходное напряжение 3,3 В при мощности до 5 Вт. Модуль обеспечивает гальваническую развязку, встроенное дистанционное включение/выключение, защиту от короткого замыкания, перегрузки и перенапряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
| NSD | Серия изолированных DC/DC-преобразователей |
| 05 | Номинальная выходная мощность 5 Вт |
| 48 | Номинальное входное напряжение 48 В постоянного тока |
| S3 | Одинарный выход 3,3 В |
Основные особенности
- Широкий диапазон входного напряжения 18–72 В DC.
- Изоляция вход/выход 1000 В DC.
- Встроенное дистанционное управление ON/OFF.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией воздуха.
- Низкое собственное потребление в режиме холостого хода.
- Высокая надежность и промышленное исполнение.
Возможные области применения
- Промышленные системы управления.
- Встроенные электронные устройства.
- Системы телекоммуникаций.
- Измерительная и контрольно-измерительная аппаратура.
- Питание изолированных узлов цифровой и аналоговой электроники.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 3,3 В |
| Номинальный выходной ток | 1,2 А |
| Диапазон выходного тока | 0–1,2 А |
| Номинальная выходная мощность | 3,96 Вт |
| Допустимая емкостная нагрузка | 1000 мкФ |
| Пульсации и шум | 75 мВ пик-пик максимум |
| Допуск выходного напряжения | ±2,0 % максимум |
| Нестабильность по линии | ±1,0 % |
| Нестабильность по нагрузке | ±2,0 % |
Параметры входа
| Параметр | Значение |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 18–72 В DC |
| Номинальный входной ток | 0,2 А при 48 В DC |
| Потребляемый ток в режиме выключения | 5 мА при 48 В DC |
| КПД типовое | 83 % |
| Время запуска | 80 мс при номинальном входном напряжении и полной нагрузке |
Защита
| Параметр | Значение |
| Защита от перегрузки | При мощности выше 105 % от номинальной |
| Тип защиты от перегрузки | Ограничение выходной мощности, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 3,8–4,6 В |
| Защита от короткого замыкания | Автоматическое восстановление после устранения аварийного режима |
Функциональные параметры
| Параметр | Значение |
| Управление включением/выключением | Логическая «1» или разомкнутая цепь: включено; логический «0» или замыкание на вывод 2: выключено |
| Совместимость управляющего входа | CMOS или TTL с открытым коллектором |
| Напряжение включения | +5,5 В DC минимум или разомкнутая цепь |
| Напряжение выключения | +2,5 В DC максимум или короткое замыкание на вывод 2 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25…+70 °C |
| Рабочая влажность | 0–95 % RH максимум |
| Температура и влажность хранения | -40…+85 °C, 0–95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…60 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Изоляционное напряжение вход/выход | 1000 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
Надежность
| Параметр | Значение |
| MTBF | 11455,9 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 1734,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и монтаж
| Параметр | Значение |
| Габариты | 40,6 × 25,4 × 8,3 мм |
| Габариты в дюймах | 1,6 × 1 × 0,327 дюйма |
| Монтажные размеры | По чертежу корпуса, шаг выводов 0,64 мм, выводы квадратные |
| Исполнение выводов | Квадратные выводы 0,64 мм |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,007 кг |
| Количество в упаковке | 700 шт. |
| Масса упаковки | 5,9 кг |
| Объем упаковки | 1,23 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Вход питания + |
| 2 | Вход питания - (общий) |
| 3 | Выход + |
| 4 | Выход - |
| 5 | Управление |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 12 В DC, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с помощью витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулирование по линии и по нагрузке.
- К источнику питания должен быть добавлен электролитический конденсатор 47 мкФ / 100 В с ESR менее 1 Ом для обеспечения правильной работы.
- Для корректной работы изделия требуется соблюдение требований по входному EMI-фильтру, приведенных в документации производителя.
- При необходимости дополнительного подавления помех допустимо применение внешнего фильтра по схеме, приведенной в документе.
- При эксплуатации на высоте более 2000 м требуется снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
Краткие электрические данные
| Параметр | Значение |
| Серия | NSD05-S |
| Тип | DC/DC-регулируемый преобразователь с одним выходом |
| Выход | 3,3 В |
| Вход | 48 В DC |
| Номинальная мощность | 5 Вт |
| Частота преобразования | 350 кГц |
