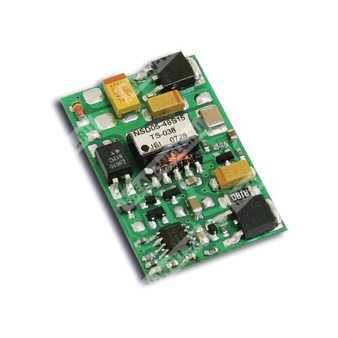

NSD05-48S5 - изолированный DC/DC-преобразователь с одним стабилизированным выходом 5 В для широкого диапазона входного напряжения.
Назначение: модуль источника питания постоянного тока с гальванической развязкой, предназначенный для преобразования входного напряжения 18–72 В DC в стабилизированное выходное напряжение 5 В DC при мощности до 5 Вт.
Расшифровка партномера
| Позиция | Значение |
| NSD | Серия преобразователей постоянного тока Mean Well |
| 05 | Номинальная выходная мощность 5 Вт |
| 48 | Номинальный диапазон входа 48 В DC, с расширением рабочей области до 18–72 В DC |
| S | Один выход |
| 5 | Выходное напряжение 5 В |
Основные особенности
- Широкий входной диапазон 4:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Гальваническая развязка вход/выход 1000 В DC.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенное дистанционное включение/выключение.
- Испытание на 100 % полную нагрузку в режиме прогрева.
- Низкая стоимость.
- Высокая надежность.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 1 А |
| Диапазон тока | 0 ~ 1 А |
| Номинальная мощность | 5 Вт |
| Максимальная емкостная нагрузка | 1000 мкФ |
| Пульсации и шум | 75 мВ p-p |
| Допуск по напряжению | ±2,0 % max. |
| Линейная стабилизация | ±1,0 % |
| Стабилизация по нагрузке | ±1,0 % |
| КПД, тип. | 78 % |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 18 ~ 72 В DC |
| Входной ток при 48 В DC | 0,2 А |
| Ток холостого хода при 48 В DC | 5 мА |
| Напряжение изоляции вход/выход | 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
Защита и функции
| Параметр | Значение |
| Защита от перегрузки | Более 105 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходной мощности, автоматическое восстановление после устранения аварийного режима |
| Защита от короткого замыкания | Автоматическое восстановление после устранения короткого замыкания |
| Защита от перенапряжения | 3,8 ~ 4,6 В |
| Дистанционное включение/выключение | Лог. «1» или разомкнутая цепь: ВКЛ; лог. «0» или короткое замыкание на PIN2: ВЫКЛ |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 0 % ~ 95 % RH max. |
| Температура и влажность хранения | -40 ~ +85 °C, 0 ~ 95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0 ~ 60 °C) |
Надежность
| Параметр | Значение |
| MTBF | 11455,9 тыс. ч, Telcordia SR-332 (Bellcore); 1734,0 тыс. ч, MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | TUV EN62368-1, BS EN/IEC62368-1, одобрено TUV; одобрено EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 40,6 × 25,4 × 8,3 мм |
| Размеры в дюймах | 1,6" × 1" × 0,327" |
| Масса | 0,007 кг |
| Упаковка | 700 шт. / 5,9 кг / 1,23 куб. фута |
| Тип выводов | Квадратные штырьки 0,64 мм |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +VOUT |
| 4 | -VOUT |
| 5 | CONTROL |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 12, 48 В DC, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, параллельно подключен керамический конденсатор 0,1 мкФ и электролитический 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Испытания на ЭМС выполняются после монтажа компонента на металлическую пластину 230 мм × 230 мм × 1 мм с толщиной 1 мм в составе конечного оборудования.
- Для соблюдения требований по ЭМС см. рекомендации Mean Well по испытаниям компонентов источников питания.
- Для устойчивой работы к входной линии необходимо добавить электролитический конденсатор 47 мкФ / 100 В с ESR < 1 Ом.
- Для температурного дерейтинга: 3,5 °C/1000 м для безвентиляторных исполнений и 5 °C/1000 м для исполнений с вентилятором при высоте эксплуатации выше 2000 м.
