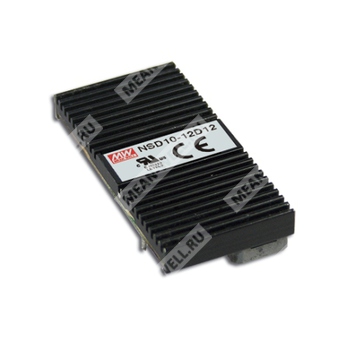

NSD10-12D12 - 10-ваттный DC-DC преобразователь с двумя выходами и гальванической развязкой 1 кВDC.
Расшифровка партномера NSD10-12D12
| Позиция в обозначении |
Расшифровка |
| NSD |
Серия DC-DC преобразователей с двумя выходами |
| 10 |
Номинальная мощность 10 Вт |
| 12 |
Номинальное входное напряжение 12 ВDC |
| D12 |
Выходное напряжение: +12 В и -12 В |
Назначение
Компонент NSD10-12D12 представляет собой компактный изолированный DC-DC преобразователь промышленного назначения с двумя симметричными выходами +12 В и -12 В для питания электронной аппаратуры.
Особенности
- Широкий диапазон входного напряжения 4:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка вход/выход 1000 ВDC.
- Встроенный EMI-фильтр.
- Охлаждение за счет свободной конвекции.
- Встроенное дистанционное управление включением/выключением.
- Испытание на полный выходной ток при 100% нагрузке.
- Низкая стоимость.
- Высокая надежность.
Применение
Преобразователь предназначен для применения в промышленной электронике, в узлах питания систем автоматики, встраиваемой аппаратуре, измерительной технике и других устройствах, требующих изолированного двуполярного питания.
Основные параметры
| Параметр |
Значение |
| Серия |
NSD10-D |
| Модель |
NSD10-12D12 |
| Тип изделия |
10-ваттный DC-DC преобразователь с регулируемыми двуполярными выходами |
| Изоляция |
1000 ВDC |
| Охлаждение |
Свободная конвекция воздуха |
| Дистанционное управление |
Встроенное ON-OFF управление |
Вход
| Параметр |
Значение |
| Номинальное входное напряжение |
12 ВDC |
| Диапазон входного напряжения |
9,8 ... 36 ВDC |
| КПД тип. |
76% |
| Ток холостого хода |
20 мА при 12 ВDC |
| Время запуска |
100 мс при номинальном входе и полной нагрузке |
Выход
| Параметр |
Значение |
| Выходное напряжение |
+12 В / -12 В |
| Номинальный ток |
0,42 А / 0,42 А |
| Диапазон тока |
0,02 ... 0,42 А / 0,02 ... 0,42 А |
| Номинальная мощность |
10,08 Вт |
| Пульсации и шум |
75 мВп-п при 10% ... 100% нагрузки |
| Допуск по напряжению |
±2,5% |
| Линейная стабилизация |
±1,0% |
| Стабилизация по нагрузке |
±2,0% |
| Максимальная емкостная нагрузка |
±1000 мкФ |
Защита
| Параметр |
Значение |
| Перегрузка |
Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение мощности с автоматическим восстановлением после устранения аварии |
| Перенапряжение |
Срабатывание клемпирующей защиты на уровнях 13,8 ... 18 В и 17,3 ... 22,5 В для соответствующих выходов |
| Короткое замыкание |
Автоматическое восстановление после устранения неисправности |
Функции
| Параметр |
Значение |
| Управление включением/выключением |
Логическая «1» — разомкнуто: ВКЛ; логический «0» — GND: ВЫКЛ |
| Вход управления |
Контакт 6 |
| Общий вывод управления |
Контакт 2 |
| Совместимость по уровню |
CMOS или TTL с открытым коллектором |
| Уровень ВКЛ |
+5,5 ВDC минимум или разомкнутая цепь |
| Уровень ВЫКЛ |
+2,5 ВDC максимум или короткое замыкание на контакт 2 |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-25 ... +70 °C |
| Рабочая влажность |
0 ... 95% RH |
| Температура и влажность хранения |
-40 ... +85 °C, 0 ... 95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ... 60 °C |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, проектирование по BS EN/EN62368-1, EAC TP TC 004 |
| Электромагнитная эмиссия |
BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Электромагнитная помехоустойчивость |
BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 ВDC / 25 °C / 70% RH |
Габариты, масса и упаковка
| Параметр |
Значение |
| Габариты |
50,8 × 25,4 × 10 мм |
| Габариты в дюймах |
2 × 1 × 0,394 дюйма |
| Масса |
0,02 кг |
| Упаковка |
300 шт. / 7 кг / 0,94 куб. фута |
Надежность
| Параметр |
Значение |
| MTBF |
12288,5 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF по MIL-HDBK-217F |
1878,5 тыс. ч минимум при 25 °C |
Контакты
| Номер контакта |
Назначение |
| 1 |
+INPUT |
| 2 |
-INPUT (GND) |
| 3 |
+OUT |
| 4 |
COMMON |
| 5 |
-OUT |
| 6 |
CONTROL |
Примечания
- Все параметры, если не указано иное, измерены при 12,48 ВDC на входе, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с помощью витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- Короткое замыкание не должно длиться более 60 секунд.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Испытания ЭМС проводятся на монтажной плате 230 мм × 230 мм, толщиной 1,0 мм, в составе конечного оборудования. При необходимости следует повторно подтвердить соответствие ЭМС в составе конечного изделия.
- Для правильной работы необходимо добавить на вход электролитический конденсатор 220 мкФ / 100 В с ESR < 1 Ом.
- Рекомендуемый EMC-фильтр: 680 мкФ на входе и 0,1 мкФ параллельно, в соответствии со схемой включения.
- Для моделей без вентилятора снижение допустимой нагрузки составляет 3,5 °C/1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C/1000 м.
