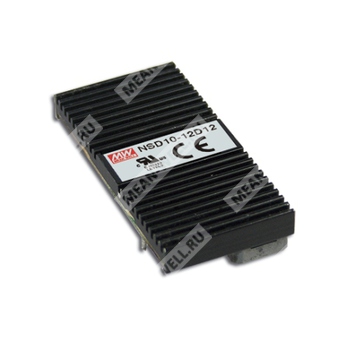

NSD10-12D15 - 10-ваттный DC-DC преобразователь с двойным выходом и дистанционным управлением включением/выключением.
Расшифровка партномера
| Позиция | Значение |
| NSD | Серия DC-DC преобразователей Mean Well NSD |
| 10 | Номинальная мощность 10 Вт |
| 12 | Входное напряжение 12 В DC |
| D15 | Двойной выход: +15 В и −15 В |
Краткое назначение
Компонент предназначен для преобразования постоянного напряжения в стабилизированные двуполярные выходные напряжения с гальванической развязкой и дистанционным управлением.
Основные особенности
- Широкий диапазон входного напряжения в соотношении 4:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Изоляция входа и выхода 1000 В DC.
- Встроенный EMI-фильтр.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное дистанционное управление ON/OFF.
- Испытание на 100% полной нагрузке.
- Высокая надёжность.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | +15 В / −15 В |
| Номинальный ток | 0,33 А / 0,33 А |
| Диапазон регулирования тока | 0,016…0,33 А / 0,016…0,33 А |
| Номинальная мощность | 9,9 Вт |
| Пульсации и шум | 75 мВ п-п при нагрузке 10%…100% |
| Допуск выходного напряжения | ±2,5% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±1,0% |
| Диапазон напряжения защиты по перенапряжению (кламп) | 17,3…22,5 В |
| Защита от перегрузки | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходной мощности с автоматическим восстановлением после устранения неисправности |
| Защита от короткого замыкания | Автоматическое восстановление после устранения неисправности |
| Допустимая ёмкостная нагрузка | ±1000 мкФ |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9,8…36 В DC |
| КПД типовой | 77% |
| Потребляемый ток без нагрузки | 20 мА при 12 В DC |
| Входной пусковой режим | 100 мс при номинальном входном напряжении и полной нагрузке |
| Входной фильтр | Встроенный EMI-фильтр |
Функция управления
| Параметр | Значение |
| Сигнал управления | Логическая «1»: разомкнуто, ВКЛ; логический «0»: GND, ВЫКЛ |
| Совместимость по логике | CMOS или TTL с открытым коллектором |
| Вход управления | Вывод 6 |
| Общий вывод управления | Вывод 2 |
| Напряжение включения | 5,5 В DC минимум или разомкнутая цепь |
| Напряжение выключения | 2,5 В DC максимум или короткое замыкание на вывод 2 |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Автоматическое восстановление |
| Защита от перегрузки | Свыше 105% номинальной выходной мощности |
| Защита от перенапряжения | Кламп |
Электрическая изоляция и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 1 кВ DC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| ЭМС-помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Изоляция по стандарту безопасности | UL62368-1 approved, design refer to BS EN/EN62368-1, EAC TP TC 004 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −25…+70 °C |
| Рабочая влажность | 0…95% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 0…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Снижение допустимой нагрузки по температуре | 3,5%/1000 м для моделей без вентилятора и 5%/1000 м для моделей с вентилятором при высоте выше 2000 м |
Надёжность
| Параметр | Значение |
| MTBF | 12288,5 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 1878,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
| Размеры | 50,8 × 25,4 × 10 мм |
| Размеры в дюймах | 2 × 1 × 0,394 дюйма |
| Масса | 0,02 кг |
| Упаковка | 300 шт. в упаковке; 7 кг; 0,94 CUFT |
Назначение выводов
| Вывод | Назначение |
| 1 | +INPUT |
| 2 | −INPUT (GND) |
| 3 | +OUT |
| 4 | COM |
| 5 | −OUT |
| 6 | CONTROL |
Примечания
1. Все параметры, если не указано иное, измерены при 12 В входного напряжения, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает начальную установку, регулирование по линии и регулирование по нагрузке.
4. Короткое замыкание не более 60 секунд.
5. Для обеспечения корректной работы входной цепи требуется добавить электролитический конденсатор 220 мкФ / 100 В с ESR < 1 Ом.
6. Для соответствия ЭМС необходимо учитывать рекомендации по входному фильтру.
7. Для свободноконвекционного охлаждения характеристика дерейтинг-кривой учитывает снижение нагрузки при повышенной температуре окружающей среды.
Описание применения
Источник питания предназначен для промышленной и электронной аппаратуры, где требуется изолированное двуполярное питание с малой мощностью, компактными габаритами и дистанционным включением/выключением.
