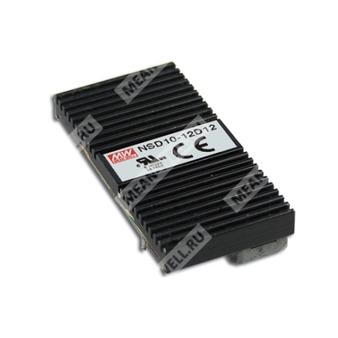

NSD10-12D5 — изолированный DC-DC преобразователь 10 Вт с двухполярным выходом для промышленного применения.
Расшифровка партномера
| Позиция | Расшифровка |
| NSD | Серия источников питания постоянного тока DC-DC |
| 10 | Номинальная мощность 10 Вт |
| 12 | Номинальное входное напряжение 12 В постоянного тока |
| D | Двухполярный выход |
| 5 | Выходное напряжение 5 В |
Краткое назначение
Модуль предназначен для преобразования входного постоянного напряжения 12 В в два изолированных симметричных выхода 5 В и -5 В с суммарной мощностью до 10 Вт.
Описание
NSD10-12D5 относится к серии компактных DC-DC преобразователей Mean Well NSD10-D с двумя выходами. Модуль выполнен в малогабаритном корпусе, рассчитан на установку в промышленной аппаратуре, где требуется изолированное питание с положительной и отрицательной шинами. Изделие содержит встроенный EMI-фильтр, реализует свободную конвекцию охлаждения и имеет встроенное дистанционное управление включением и выключением.
Для обеспечения надёжности предусмотрены защиты от короткого замыкания, перегрузки и перенапряжения. Изоляция между входом и выходом рассчитана на 1 кВ DC. Рабочий диапазон температур позволяет применять модуль в широком спектре промышленной аппаратуры.
Выход
| Параметр | Значение |
| Выходные напряжения | 5 В / -5 В |
| Номинальный ток | 1 А / 1 А |
| Диапазон тока | 0,05…1 А / 0,05…1 А |
| Номинальная мощность | 10 Вт |
| Пульсации и шум | 75 мВ пик-пик при 10%…100% нагрузки |
| Допуск по напряжению | ±4,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Максимальная ёмкостная нагрузка | ±1000 мкФ |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9,8…36 В DC |
| КПД тип. | 76% |
| Входной ток | 1,4 А / 12 В DC |
| Ток холостого хода | 20 мА / 12 В DC |
| Время запуска | 100 мс при номинальном входном напряжении и полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | Срабатывание свыше 105% от номинальной выходной мощности; ограничение мощности с автоматическим восстановлением после устранения аварии |
| Перенапряжение | Клампирование |
| Диапазон срабатывания перенапряжения для выхода 5 В | 5,75…7,5 В |
| Короткое замыкание | Автоматическое восстановление после устранения аварии |
Функция
| Параметр | Значение |
| Дистанционное включение/выключение | Логическая 1 — разомкнуто: ВКЛ; логический 0 — GND: ВЫКЛ |
| Совместимость управляющего входа | CMOS или TTL с открытым коллектором |
| Управляющее напряжение ВКЛ | +5,5 В DC минимум или разомкнутая цепь |
| Управляющее напряжение ВЫКЛ | +2,5 В DC максимум или короткое замыкание на контакт 2 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25…+70 °C |
| Влажность при работе | 0…95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 0…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Изоляционное напряжение | Вход-выход: 1 кВ DC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Электромагнитная совместимость по излучению | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| ЭМС по помехоустойчивости | Соответствие BS EN/EN61000-4-2, -3, -4, -6, -8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Стандарты безопасности | UL62368-1 approved, разработка по BS EN/EN62368-1, EAC TP TC 004 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 12288,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1878,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 50,8 × 25,4 × 10 мм |
| Масса | 0,02 кг |
| Упаковка | 300 шт. / 7 кг / 0,94 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +OUT |
| 4 | COMMON |
| 5 | -OUT |
| 6 | CONTROL |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 12 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Короткое замыкание не более 60 секунд.
- Блок питания рассматривается как компонент, который будет установлен в конечное оборудование; все испытания ЭМС выполнялись при монтаже на металлическую пластину 230 мм × 230 мм × 1 мм с теплоотводом, подтверждающим соответствие директивам ЭМС.
- Для обеспечения правильной работы к входной линии необходимо добавить электролитический конденсатор 220 мкФ / 100 В с ESR менее 1 Ом.
- Рекомендуется EMC filter suggestion: 680 мкФ последовательно с входом, а также 80 мкГн последовательно по входу согласно схеме фильтра.
- Снижение допустимой нагрузки по температуре: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
