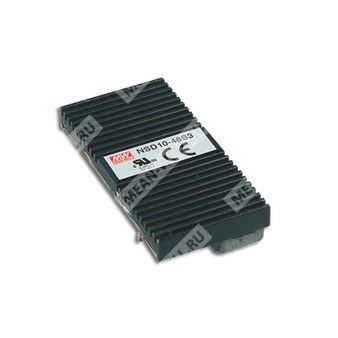

NSD10-12S12 - изолированный DC-DC преобразователь 10 Вт с одним выходом 12 В для промышленной электроники.
Краткое описание
NSD10-12S12 — это модульный регулируемый DC-DC преобразователь серии NSD10-S с одним выходом, предназначенный для преобразования постоянного входного напряжения в стабилизированное выходное напряжение 12 В при мощности до 10 Вт. Модуль имеет гальваническую развязку вход/выход 1 кВ DC, встроенную защиту от короткого замыкания, перегрузки и перенапряжения, а также предназначен для применения в промышленной электронике, системах автоматизации и распределённых узлах питания.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| NSD10 | Серия DC-DC преобразователей мощностью 10 Вт |
| 12 | Входной диапазон 12 В постоянного тока, номинальный для данной серии исполнения |
| S | Один выход |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Широкий диапазон входного напряжения.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Изоляция вход/выход 1000 В DC.
- Встроенный EMI-фильтр.
- Охлаждение за счёт естественной конвекции.
- Удалённое управление включением/выключением.
- Высокая надёжность.
Применения
- Промышленные системы питания.
- Распределённые источники питания.
- Системы автоматизации.
- Электронные устройства с требованиями к гальванической развязке.
- Узлы локального питания 12 В.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 0,83 А |
| Диапазон регулирования выходного тока | 0,04 ~ 0,83 А |
| Номинальная выходная мощность | 9,96 Вт |
| Пульсации и шум | 75 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% максимум |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| КПД типовой | 79% |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9,8 ~ 36 В DC |
| Входной ток | 1,4 А / 12 В DC |
| Напряжение изоляции вход/выход | 1 кВ DC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Пусковое время | 100 мс при номинальном входном напряжении и полной нагрузке |
| Потребляемый ток в режиме отключения | 20 мА / 12 В DC |
Выход и защита
| Параметр | Значение |
| Тип защиты от перегрузки | Ограничение выходной мощности с автоматическим восстановлением после устранения аварийного режима |
| Уровень срабатывания перегрузки | Выше 105% от номинальной выходной мощности |
| Защита от короткого замыкания | Автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13,8 ~ 18 В |
| Допустимая ёмкостная нагрузка | 3300 мкФ |
Управление
| Параметр | Значение |
| Функция включения/выключения | Логическая «1» — разомкнуто: включено; логический «0» — соединение с общим проводом: выключено |
| Совместимость логических уровней | CMOS или открытый коллектор TTL |
| Вход управления | Контакт 6 |
| Общий провод управления | Контакт 2 |
| Уровень включения | +5,5 В DC минимум или разомкнутая цепь |
| Уровень выключения | +2,5 В DC максимум или короткое замыкание на контакт 2 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 0% ~ 95% RH максимум |
| Температура хранения и влажность | -40 ~ +85 °C, 0 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60 °C) |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 12058,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 2138,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 50,8 × 25,4 × 10 мм |
| Габариты в дюймах | 2" × 1" × 0,394" |
| Масса | 0,02 кг |
| Упаковка | 300 шт. / 7 кг / 0,94 CUFT |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, проектирование согласно BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035, уровень для light industry, EAC TP TC 020 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 12 В DC, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- Длительность короткого замыкания не более 60 секунд.
- Для обеспечения надёжной работы перед модулем необходимо установить электролитический конденсатор 220 мкФ / 100 В с ESR < 1,2 Ом во входной линии.
- Рекомендуемый EMI-фильтр: конденсаторы 0,8 мкФ и 680 пФ, дроссель 680 мкГн, как показано в схеме фильтра.
- Для устойчивой работы при использовании безкорпусных исполнений и при высоте эксплуатации выше 2000 м применяется снижение выходной мощности: 3,5 °C / 1000 м для безвентиляторных моделей и 5 °C / 1000 м для моделей с вентилятором.
Назначение выводов
| Номер вывода | Назначение |
| 1 | Вход + |
| 2 | Вход −, общий |
| 3 | Выход + |
| 4 | Не используется |
| 5 | Выход − |
| 6 | Управление |
