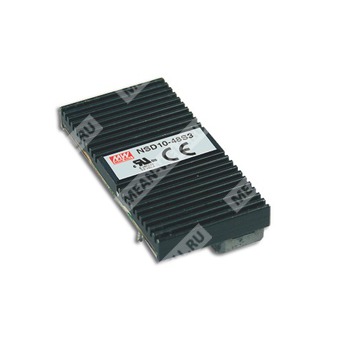

NSD10-12S3 - миниатюрный изолированный DC-DC преобразователь 10 Вт с одним выходом 3,3 В для промышленной электроники.
NSD10-12S3 — это DC-DC преобразователь серии NSD10-S мощностью 10 Вт с одним стабилизированным выходом 3,3 В, предназначенный для работы в широком диапазоне входных напряжений и применения в системах промышленной электроники, телекоммуникационного и аппаратного оборудования, где требуется гальванически изолированное питание с компактными габаритами.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| NSD | Серия DC-DC преобразователей Mean Well |
| 10 | Номинальная мощность 10 Вт |
| 12 | Номинальное входное напряжение 12 В постоянного тока |
| S | Один выход |
| 3 | Выходное напряжение 3,3 В |
Краткое описание серии
Серия NSD10-S представляет собой компактные DC-DC преобразователи с одним выходом, широким диапазоном входного напряжения, встроенной защитой от короткого замыкания, перегрузки и перенапряжения, а также с изоляцией вход/выход 1000 В DC. Для серии характерны высокая надежность, малые размеры и встроенный EMI-фильтр.
Особенности
- Широкий диапазон входного напряжения 4:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Изоляция вход/выход 1000 В DC.
- Встроенный EMI-фильтр.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- Полная нагрузка при испытании на 100%.
- Низкая стоимость.
- Высокая надежность.
Применение
Компонент применяется в промышленной автоматике, распределенных системах питания, измерительной аппаратуре, коммуникационном оборудовании, встроенных электронных системах и другой аппаратуре, где требуется компактный изолированный источник питания постоянного тока.
Основные параметры
| Параметр | Значение для NSD10-12S3 |
|---|
| Выходное напряжение | 3,3 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0,12…2,5 А |
| Номинальная выходная мощность | 8,25 Вт |
| Пульсации и шум | 75 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% максимум |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| КПД типовой | 72% |
Вход
| Параметр | Значение для NSD10-12S3 |
|---|
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9,8…36 В DC |
| Входной ток | 1,4 А при 12 В DC |
| Напряжение изоляции вход/выход | 1000 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Пусковое время | 100 мс при номинальном входном напряжении и полной нагрузке |
| Потребляемый ток в режиме выключения | 20 мА при 12 В DC |
Выход
| Параметр | Значение для NSD10-12S3 |
|---|
| Выходное напряжение | 3,3 В |
| Номинальный ток нагрузки | 2,5 А |
| Диапазон регулирования по току | 0,12…2,5 А |
| Мощность | 8,25 Вт |
| Номинальное напряжение ограничения перенапряжения | 3,8…4,95 В |
| Емкость нагрузки, максимальная | 3300 мкФ |
Защита
| Параметр | Значение |
|---|
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходной мощности, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Клеммное ограничение |
| Защита от короткого замыкания | Автоматическое восстановление после устранения неисправности |
Функция управления
| Параметр | Значение |
|---|
| Вход управления | Контакт 6 |
| Общий провод управления | Контакт 2 |
| Совместимость логических уровней | CMOS или TTL с открытым коллектором |
| Уровень включения | +5,5 В DC минимум или разомкнутая цепь |
| Уровень выключения | +2,5 В DC максимум или короткое замыкание на контакт 2 |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | −25…+70 °C |
| Рабочая влажность | 0…95% RH максимум |
| Температура и влажность хранения | −40…+85 °C, 0…95% RH |
| Температурный коэффициент | ±0,03%/°C от 0 до 60 °C |
Надежность
| Параметр | Значение |
|---|
| MTBF | 12058,3 тыс. часов минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 2138,0 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, проектирование согласно BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
|---|
| Габаритные размеры | 50,8 × 25,4 × 10 мм |
| Габариты в дюймах | 2 × 1 × 0,394 дюйма |
| Масса | 0,02 кг |
Упаковка
| Параметр | Значение |
|---|
| Количество в упаковке | 300 шт. |
| Масса упаковки | 7 кг |
| Объем упаковки | 0,94 CUFT |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +OUT |
| 4 | N/C |
| 5 | -OUT |
| 6 | CONTROL |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 12 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает погрешность настройки, нестабильность по сети и нестабильность по нагрузке.
- Защита от короткого замыкания не более 60 секунд.
- Для обеспечения корректной работы к входной линии необходимо добавить электролитический конденсатор 220 мкФ / 100 В с ESR < 1,2 Ом.
- Рекомендуемое входное EMI-фильтрование показано как LC-цепь.
- Для корректной работы на высоте более 2000 м требуется температурное снижение характеристик: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
