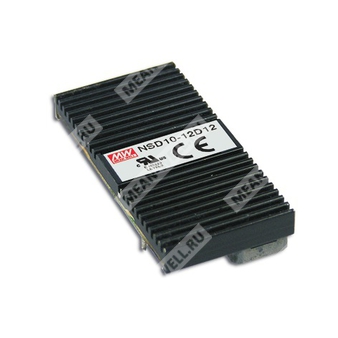

NSD10-48D5 - изолированный DC-DC преобразователь 10 Вт с двойным выходом 5 В/−5 В и дистанционным управлением включением/выключением.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| NSD10 | Серия DC-DC преобразователей мощностью 10 Вт |
| 48 | Номинальное входное напряжение 48 В DC |
| D | Двойной выход |
| 5 | Выходное напряжение 5 В и −5 В |
Назначение
Модуль NSD10-48D5 предназначен для преобразования постоянного напряжения 48 В в два изолированных относительно друг друга выхода 5 В и −5 В с гальванической развязкой вход/выход, встроенной защитой и удалённым управлением.
Основные особенности
- Широкий диапазон входного напряжения 4:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Изоляция вход/выход 1000 В DC.
- Встроенный EMI-фильтр.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное дистанционное управление ON/OFF.
- 100% испытание под полной нагрузкой на прогреве.
- Высокая надёжность.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В DC, −5 В DC |
| Номинальный ток | 1 А, 1 А |
| Диапазон тока | 0,05…1 А; 0,05…1 А |
| Номинальная мощность | 10 Вт |
| Пульсации и шум | 75 мВ пик-пик при 10%…100% нагрузки |
| Допуск по напряжению | ±4,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Настройка времени запуска | 100 мс при номинальном входном напряжении и полной нагрузке |
| Ёмкостная нагрузка, максимум | ±1000 мкФ |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 22…72 В DC |
| КПД типовое | 77% |
| Потребляемый ток по входу | 0,4 А / 48 В DC |
| Ток холостого хода | 20 мА / 12 В DC |
Защита
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение мощности с автоматическим восстановлением после устранения аварийного режима |
| Перенапряжение, срабатывание | 5,75…7,5 В; −5,75…−7,5 В |
| Защита от короткого замыкания | Автоматическое восстановление после устранения КЗ |
Функция управления
| Параметр | Значение |
| Вход управления | Контакт 6 |
| Общий провод управления | Контакт 2 |
| Логическая совместимость | CMOS или TTL с открытым коллектором |
| Состояние ON | +5,5 В DC и выше либо разомкнутая цепь |
| Состояние OFF | +2,5 В DC и ниже либо короткое замыкание на контакт 2 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −25…+70 °C |
| Рабочая влажность | 0…95% RH |
| Температура и влажность хранения | −40…+85 °C, 0…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
Электрическая прочность и ЭМС
| Параметр | Значение |
| Изоляционное напряжение | I/P-O/P: 1 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,6,8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Стандарты безопасности | UL62368-1, проектирование по BS EN/EN62368-1, EAC TP TC 004 |
MTBF
| Показатель | Значение |
| MTBF | 12288,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1878,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 50,8 × 25,4 × 10 мм |
| Габариты в дюймах | 2" × 1" × 0,394" |
| Масса | 0,02 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 300 шт. |
| Масса упаковки | 7 кг |
| Объём упаковки | 0,94 CUFT |
Распиновка
| Номер вывода | Назначение |
| 1 | +INPUT |
| 2 | −INPUT (GND) |
| 3 | +OUT |
| 4 | COM |
| 5 | −OUT |
| 6 | CONTROL |
Примечания
1. Все параметры, если не указано иное, измеряются при 12/48 В DC на входе, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 47 мкФ / 47 нФ.
3. Допуск включает настройку линии и нагрузки.
4. Короткое замыкание не должно продолжаться более 60 секунд.
5. Для обеспечения корректной работы электролитический конденсатор 220 мкФ / 100 В с ESR < 1 Ом должен быть добавлен во входную линию.
6. Рекомендуется EMI-фильтр.
7. При высоте эксплуатации выше 2000 м применяется снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
