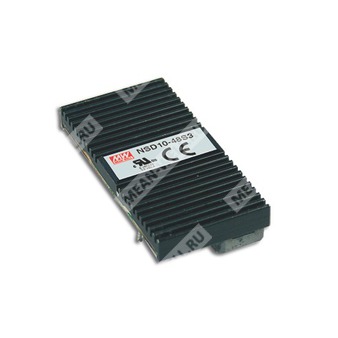

NSD10-48S12 - DC-DC преобразователь 10 Вт с изолированным выходом 12 В для широкого диапазона входных напряжений.
NSD10-48S12 — это модульный изолированный DC-DC преобразователь серии NSD10-S, предназначенный для формирования стабилизированного выходного напряжения 12 В при мощности 10 Вт из источника постоянного тока с расширенным диапазоном входа. Компонент рассчитан на применение в промышленной электронике, системах питания и оборудовании с требованиями к гальванической развязке, компактности и высокой надежности.
Расшифровка партномера
| NSD10 | Серия изолированных DC-DC преобразователей, номинальная мощность 10 Вт |
| 48 | Версия с входом 48 В постоянного тока |
| S | Один выход |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Широкий диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка вход/выход 1000 В DC.
- Встроенный EMI-фильтр.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- Высокая надежность.
- Низкая стоимость.
Вход
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 22 ~ 72 В DC |
| Пусковой диапазон | 22 ~ 72 В DC |
| Потребляемый ток по входу | 0.4 А при 48 В DC |
| Порог входа для установления режима | 100 мс при номинальном входном напряжении и полной нагрузке |
Выход
| Выходное напряжение | 12 В DC |
| Номинальный выходной ток | 0.83 А |
| Диапазон выходного тока | 0.04 ~ 0.83 А |
| Номинальная выходная мощность | 9.96 Вт |
| Пульсации и шум | 75 мВ пик-пик |
| Допуск выходного напряжения | ±2.0% max. |
| Линейная стабилизация | ±1.0% |
| Стабилизация по нагрузке | ±1.0% |
| Входная емкость нагрузки | 3300 мкФ max. |
Защитные функции
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходной мощности с автоматическим восстановлением после устранения аварии |
| Перенапряжение | Клеммное ограничение |
| Порог защиты от перенапряжения | 13.8 ~ 18 В |
| Короткое замыкание | Автоматическое восстановление после устранения аварии |
Функциональные параметры
| Дистанционное включение/выключение | Лог. «1» — разомкнуто: включено; лог. «0» — GND: выключено |
| Вход управления | Контакт 6 |
| Общий провод управления | Контакт 2 |
| Совместимость по уровню логики | CMOS или TTL с открытым коллектором |
| Напряжение включения | +5.5 В DC min. или разомкнутая цепь |
| Напряжение выключения | +2.5 В DC max. или короткое замыкание на контакт 2 |
| Ток холостого хода при отключении | 20 мА / 12 В DC |
Эксплуатационные условия
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 0% ~ 95% RH max. |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 0% ~ 95% RH |
| Температурный коэффициент | ±0.03% / °C (0 ~ 60 °C) |
Механические параметры
| Габариты | 50.8 × 25.4 × 10 мм |
| Габариты в дюймах | 2" × 1" × 0.394" |
| Масса | 0.02 кг |
| Упаковка | 300 шт. / 7 кг / 0.94 CUFT |
Электрическая прочность и изоляция
| Напряжение изоляции вход/выход | 1 кВ DC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность
| MTBF по Telcordia SR-332 (Bellcore) | 12058.3 тыс. часов минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 2138.0 тыс. часов минимум |
Соответствие стандартам
| Стандарты безопасности | UL62368-1, проектирование по BS EN/EN62368-1, EAC TP TC 004 |
| ЭМС, излучение | BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| ЭМС, помехоустойчивость | BS EN/EN61000-4-2,3,4,6,8; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 48 В DC, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0.1 мкФ и 47 мкФ.
- Допуск включает установление напряжения, регулирование по линии и по нагрузке.
- Короткое замыкание не должно длиться более 60 секунд.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование.
- Все испытания по ЭМС выполнены при монтаже устройства на металлическую пластину 230 мм × 230 мм × 1 мм; конечное оборудование должно быть повторно подтверждено на соответствие ЭМС.
- Для обеспечения правильной работы к входной линии необходимо добавить электролитический конденсатор 220 мкФ / 100 В с ESR < 1 Ом.
- Рекомендуемая схема EMI-фильтра: 680 мкФ и 0.1 мкФ на входе.
- Снижение нагрузки по температуре окружающей среды: 3.5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
Схема выводов
| Контакт 1 | +INPUT |
| Контакт 2 | -INPUT (GND) |
| Контакт 3 | +OUT |
| Контакт 4 | N/C |
| Контакт 5 | -OUT |
| Контакт 6 | CONTROL |
Дополнительные сведения
Модуль относится к серии NSD10-S и предназначен для применения в компактных системах питания, где требуется изолированное преобразование постоянного напряжения с фиксированным выходом 12 В. Конструкция рассчитана на свободную конвекцию воздуха, встроенную фильтрацию помех и дистанционное управление включением. Благодаря широкому входному диапазону 22 ~ 72 В DC изделие может применяться в телекоммуникационных, промышленно-автоматизационных и распределенных источниках питания.
