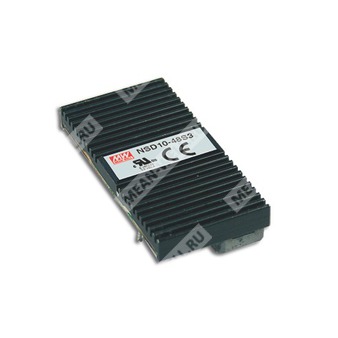

NSD10-48S3 — компактный DC-DC преобразователь 10 Вт с широким входным диапазоном 22–72 В и выходом 3,3 В для промышленной электроники.
Назначение: нерегулируемый по входу изолированный DC-DC преобразователь серии NSD10-S с одним выходом, предназначенный для питания низковольтных цифровых и промышленных узлов от источников постоянного тока 48 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| NSD10 | Серия DC-DC преобразователей мощностью 10 Вт |
| 48 | Номинал входной шины 48 В постоянного тока |
| S | Один выход |
| 3 | Выходное напряжение 3,3 В |
Основные особенности
- Широкий диапазон входного напряжения 22–72 В постоянного тока.
- Выходная мощность 8,25 Вт.
- Изоляция вход-выход 1000 В постоянного тока.
- Встроенный EMI-фильтр.
- Охлаждение свободной конвекцией.
- Встроенное дистанционное управление включением/выключением.
- Встроенная защита от короткого замыкания, перегрузки и перенапряжения.
- Компактное исполнение для монтажа в ограниченном объёме.
Выход
| Номинальное выходное напряжение | 3,3 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0,12–2,5 А |
| Номинальная выходная мощность | 8,25 Вт |
| Пульсации и шум | 75 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% максимум |
| Линейная стабилизация | ±1,0% |
| Нагрузочная стабилизация | ±2,0% |
| КПД типовой | 74% |
Вход
| Диапазон входного напряжения | 22–72 В постоянного тока |
| Номинальное входное напряжение | 48 В постоянного тока |
| Типовая эффективность | 74% |
| Входной ток | 0,4 А при 48 В постоянного тока |
| Ток отключения в режиме холостого хода | 20 мА при 12 В постоянного тока |
| Время запуска | 100 мс при номинальном входном напряжении и полной нагрузке |
Защита
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение мощности с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 3,8–4,95 В |
| Короткое замыкание | Автоматическое восстановление после устранения неисправности |
Функции
| Дистанционное включение/выключение | Логическая «1» — разомкнуто: ВКЛ; логический «0» — GND: ВЫКЛ |
| Совместимость управляющего сигнала | CMOS или TTL с открытым коллектором |
| Управляющее напряжение ВКЛ | Не менее +5,5 В постоянного тока или разомкнутая цепь |
| Управляющее напряжение ВЫКЛ | Не более +2,5 В постоянного тока или короткое замыкание на вывод 2 |
Условия эксплуатации
| Рабочая температура | −25…+70 °C |
| Рабочая влажность | 0–95% RH максимум |
| Температура и влажность хранения | −40…+85 °C, 0–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
Электрическая прочность и изоляция
| Изоляционное напряжение | Вход-выход: 1 кВ постоянного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Электромагнитная совместимость и безопасность
| Безопасностные стандарты | UL62368-1, проектирование в соответствии с BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Максимальная ёмкостная нагрузка | 3300 мкФ |
MTBF
| MTBF | 12058,3 тыс. часов минимум по Telcordia SR-332 (Bellcore); 2138,0 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Габариты | 50,8 × 25,4 × 10 мм |
| Габариты в дюймах | 2 × 1 × 0,394 дюйма |
| Масса | 0,02 кг |
Упаковка
| Количество в упаковке | 300 шт. |
| Масса упаковки | 7 кг |
| Объём упаковки | 0,94 куб. фута |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 48 В постоянного тока, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов, заканчиваемой параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- Короткое замыкание не должно продолжаться более 60 секунд.
- Для обеспечения корректной работы к входной линии необходимо добавить электролитический конденсатор 220 мкФ / 100 В с ESR менее 1 Ом.
- При проверке EMC испытания проводились на монтаже устройства на металлической пластине 230 мм × 230 мм × 1 мм.
- Для надежной работы на высоте более 2000 м применяется температурное снижение нагрузки: 3,5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором.
- Рекомендуемый EMI-фильтр: схема с дросселями 680 мкГн и конденсатором 0,1 мкФ на входе.
