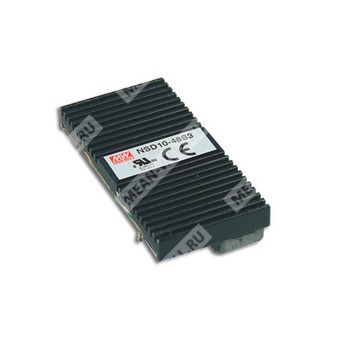

NSD10-48S9 - изолированный DC-DC преобразователь на 10 Вт с одним выходом 9 В для промышленной электроники.
Расшифровка партномера
| NSD10 | серия DC-DC преобразователей мощностью 10 Вт |
| 48 | номинальное входное напряжение 48 В постоянного тока |
| S | одиночный выход |
| 9 | выходное напряжение 9 В |
Назначение и особенности
Модуль NSD10-48S9 относится к серии NSD10-S компании Mean Well и представляет собой DC-DC преобразователь с гальванической развязкой и одним стабилизированным выходом. Устройство предназначено для преобразования входного постоянного напряжения в стабилизированное напряжение 9 В при мощности до 10 Вт.
Серия характеризуется широким диапазоном входного напряжения, встроенной защитой от короткого замыкания, перегрузки и перенапряжения, а также наличием встроенного EMI-фильтра и дистанционного управления ON/OFF.
Основные характеристики
| Тип | DC-DC преобразователь, стабилизированный, с одним выходом |
| Выходная мощность | 9,9 Вт |
| Номинальное выходное напряжение | 9 В |
| Номинальный выходной ток | 1,1 А |
| Диапазон регулирования выходного тока | 0,05…1,1 А |
| КПД тип. | 78% |
| Пульсации и шум | 75 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% максимум |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Диапазон входного напряжения | 22…72 В DC |
| Изоляция вход-выход | 1 кВ DC |
Вход
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 22…72 В DC |
| Потребляемый ток по входу | 0,4 А при 48 В DC |
| Пусковое время | 100 мс при номинальном входном напряжении и полной нагрузке |
| Порог включения дистанционного управления | логическая «1»: разомкнуто или не менее +5,5 В DC |
| Порог выключения дистанционного управления | логический «0»: замыкание на Pin2 или не более +2,5 В DC |
| Ток отключения в режиме ожидания | 20 мА при 12 В DC |
Выход
| Выходное напряжение | 9 В |
| Номинальный ток нагрузки | 1,1 А |
| Диапазон тока нагрузки | 0,05…1,1 А |
| Номинальная мощность | 9,9 Вт |
| Точность напряжения | ±2,0% максимум |
| Пульсации и шум | 75 мВ пик-пик |
| Нагрузка по ёмкости | 3300 мкФ |
Защиты
| Перегрузка | свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | ограничение выходной мощности, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3,8…4,95 В / 5,75…7,5 В / 10,4…13,5 В / 13,8…18 В / 17,3…22,5 В |
| Короткое замыкание | автоматическое восстановление после устранения неисправности |
Изоляция и безопасность
| Испытательное напряжение изоляции вход-выход | 1 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, разработка согласно BS EN/EN62368-1, EAC TP TC 004 |
ЭМС
| Эмиссия | соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Эксплуатационные условия
| Рабочая температура | -25…+70 °C |
| Рабочая влажность | 0…95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 0…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Принудительное охлаждение | не требуется, охлаждение за счёт свободной конвекции |
Механические данные
| Габаритные размеры | 50,8 × 25,4 × 10 мм |
| Размеры в дюймах | 2 × 1 × 0,394" |
| Масса | 0,02 кг |
| Упаковка | 300 шт. / 7 кг / 0,94 куб. фут. |
Надёжность
| MTBF | 12058,3 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF по MIL-HDBK-217F | 2138,0 тыс. ч минимум при 25 °C |
Примечания
- Если иное не указано, все параметры измерены при входном напряжении 12 В DC, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает регулирование по линии и по нагрузке.
- Короткое замыкание не должно сохраняться более 60 с.
- Для обеспечения правильной работы на входе должен быть установлен электролитический конденсатор 220 мкФ / 100 В с ESR менее 1 Ом.
- Защита EMC испытывалась в составе конечного оборудования при монтаже на металлическую пластину 230 мм × 230 мм × 1 мм.
- Для соответствия EMC может потребоваться проверка в составе конечной системы.
- Рекомендуемый входной EMI-фильтр: 680 мкФ и 0,1 мкФ на входе, схема подключения указана в документе.
- Для моделей без вентилятора и при высоте эксплуатации более 2000 м применяется температурное снижение мощности 3,5 °C/1000 м; для моделей с вентилятором — 5 °C/1000 м.
Назначение выводов
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +OUT |
| 4 | N/C |
| 5 | -OUT |
| 6 | CONTROL |
