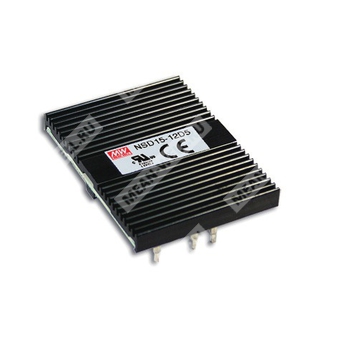

NSD15-12D15 - модульный DC-DC преобразователь 15 Вт с двухполярным выходом, входом 12 В и функциями защиты, триммирования и удалённого включения.
Расшифровка партномера NSD15-12D15
| Обозначение | Расшифровка |
| NSD | Серия DC-DC преобразователей Mean Well NSD |
| 15 | Номинальная мощность 15 Вт |
| 12 | Номинальное входное напряжение 12 В постоянного тока |
| D15 | Двухполярный выход с номиналом +15 В и -15 В |
Назначение и краткое описание
NSD15-12D15 — это компактный изолированный DC-DC преобразователь Mean Well серии NSD15-D с двухполярным выходом, предназначенный для питания промышленной и электронной аппаратуры от источника 12 В постоянного тока. Модуль обеспечивает регулируемые напряжения +15 В и -15 В, встроенные функции защиты, удалённое включение и подстройку выходного напряжения.
Основные особенности
- Широкий диапазон входного напряжения 4:1.
- Защиты: короткое замыкание, перегрузка и перенапряжение.
- Изоляция вход/выход 1500 В DC.
- Встроенный EMI-фильтр.
- Охлаждение за счёт свободной конвекции воздуха.
- Функция подстройки выходного напряжения.
- Встроенное дистанционное управление включением/выключением.
- 100% испытание на полную нагрузку при прогреве.
- Низкая стоимость.
- Высокая надёжность.
- Гарантированный срок службы: 2 года.
Сведения по исполнению
| Серия | NSD15-D |
| Тип преобразователя | DC-DC regulated dual output |
| Номинальная мощность | 15 Вт |
| Охлаждение | Свободная конвекция воздуха |
| Частота преобразования | 400 кГц |
Параметры выхода
| Номинальные выходные напряжения | +15 В / -15 В |
| Номинальный ток | 0,5 А / 0,5 А |
| Диапазон регулирования тока | 0,02…0,5 А / 0,02…0,5 А |
| Распределение мощности по каналам | 15 Вт / 15 Вт |
| Пульсации и шум | 100 мВ п-п при нагрузке 25%…100% |
| Допуск выходного напряжения | ±2,5% |
| Регулировка по линии | ±1,0% при 10%…100% нагрузки |
| Регулировка по нагрузке | ±1,0% |
| Подстройка выходного напряжения | ±3,0% тип. |
| Пусковая ёмкость нагрузки | ±1000 мкФ |
Параметры входа
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9,4…36 В DC |
| КПД тип. | 80% |
| Входной ток | 1,8 А при 12 В DC |
| Ток холостого хода / в режиме отключения | 20 мА |
| Время запуска | 100 мс при номинальном входном напряжении и полной нагрузке |
Защитные функции
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходной мощности, восстановление автоматически после устранения неисправности |
| Перенапряжение | Защита по уровню ограничения |
| Короткое замыкание | Автоматическое восстановление после устранения неисправности |
Функции управления
| Управление включением/выключением | Логическая «1» или разомкнутая цепь — ВКЛ; логический «0» или замыкание на PIN2 — ВЫКЛ |
| Совместимость по логике | CMOS или TTL с открытым коллектором |
| Напряжение управления ВКЛ | +5,5 В DC min или разомкнутая цепь |
| Напряжение управления ВЫКЛ | +2,5 В DC max или короткое замыкание на PIN2 |
| Подстройка выхода | 0…100 кОм с тримпотом |
Изоляция и электробезопасность
| Изоляционное напряжение вход/выход | 1,5 кВ DC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1; проектирование с учётом BS EN/EN62368-1; EAC TP TC 004 |
ЭМС
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035, уровень light industry; EAC TP TC 020 |
Эксплуатационные условия
| Рабочая температура | -25…+70 °C |
| Рабочая влажность | 0…95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 0…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
Снижение нагрузки по температуре
| Диапазон температуры окружающей среды | От -25 до +70 °C |
| Нагрузка | 100% до 60 °C, далее снижение до 75% при 70 °C |
Надёжность и ресурс
| MTBF | 9469,6 тыс. ч min по Telcordia SR-332 (Bellcore); 1673,2 тыс. ч min по MIL-HDBK-217F (25 °C) |
Размеры и конструктив
| Габариты | 50,8 × 38,1 × 9,82 мм |
| Габариты в дюймах | 2 × 1,5 × 0,387 дюйма |
| Масса | 0,03 кг |
Упаковка
| Количество в упаковке | 180 шт. |
| Масса упаковки | 6,4 кг |
| Объём упаковки | 0,94 куб. фута |
Назначение выводов
| 1 | +VIN |
| 2 | -VIN |
| 3 | Не используется |
| 4 | CONTROL |
| 5 | +VOUT |
| 6 | COMMON |
| 7 | -VOUT |
| 8 | TRIM |
Примечания
- Если не указано иное, все параметры измерены при 12 В DC входного напряжения, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку линии, регулировку по нагрузке и установку выходного напряжения.
- Короткое замыкание на выходе допускается непрерывно.
- Блок питания следует устанавливать как компонент в составе конечного оборудования; все испытания ЭМС выполнялись на монтажной плате 230 мм × 230 мм толщиной 1 мм. При необходимости конечное оборудование должно быть подтверждено на соответствие требованиям ЭМС.
- Для серии NSD15-48D15 требуется нагрузка 20% при входном напряжении 18 В DC; при более высоком входном напряжении возможно достижение полной выходной мощности.
- Фильтр ЭМС: для питания через входные провода используются рекомендуемые элементы согласно схеме в документации.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте свыше 2000 м.
