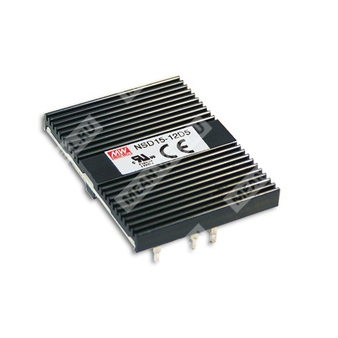

NSD15-12D5 - 15-ваттный DC/DC-преобразователь с двумя выходами и регулируемым выходным напряжением.
Назначение: преобразователь постоянного тока с изолированными двойными выходами для промышленной электроники, телекоммуникационных и встраиваемых систем, с функциями защиты и удалённого включения/выключения.
Расшифровка партномера
| Обозначение | Расшифровка |
| NSD | Серия DC/DC-преобразователей Mean Well с двойным выходом |
| 15 | Номинальная мощность 15 Вт |
| 12 | Номинальное входное напряжение 12 В постоянного тока |
| D5 | Двухполярный выход: +5 В и −5 В |
Основные особенности
- Широкий диапазон входного постоянного напряжения 4:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Изоляция вход-выход 1500 В постоянного тока.
- Встроенный EMI-фильтр.
- Охлаждение за счёт свободной конвекции воздуха.
- Функция подстройки выходного напряжения.
- Встроенное дистанционное управление ON/OFF.
- Испытание на 100% полной нагрузки.
- Низкая стоимость.
- Высокая надёжность.
- Гарантия: 2 года.
Выход
| Параметр | Значение |
| Выходное напряжение | +5 В / −5 В |
| Номинальный ток | 1,5 А / 1,5 А |
| Диапазон тока | 0,07…1,5 А / 0,07…1,5 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 100 мВ пик-пик при нагрузке 25…100% |
| Допуск выходного напряжения | ±3,0% / ±3,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| Подстройка выходного напряжения | ±5,0% |
| Напряжение отсечки перегрузки | Свыше 105% от номинальной выходной мощности |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 12 В постоянного тока |
| Диапазон входного напряжения | 9,4…36 В постоянного тока |
| КПД тип. | 76% |
| Потребляемый ток на отключении | 20 мА |
| Пусковое время | 100 мс при номинальном входном напряжении и полной нагрузке |
| Входной ток | 1,8 А при 12 В постоянного тока |
Функции защиты
| Параметр | Значение |
| Перегрузка | Защита с ограничением мощности, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | Клампирующая защита, автоматическое восстановление после устранения аварийного состояния |
| Короткое замыкание | Автоматическое восстановление после устранения аварийного состояния |
Функция
| Параметр | Значение |
| Управление включением/выключением | Логическая «1» или разомкнутая цепь: ВКЛ
Логический «0» или короткое замыкание на вывод 2: ВЫКЛ |
| Совместимость логических уровней | CMOS или TTL с открытым коллектором |
| Напряжение управления ВКЛ | Не менее +5,5 В постоянного тока или разомкнутая цепь |
| Напряжение управления ВЫКЛ | Не более +2,5 В постоянного тока или короткое замыкание на вывод 2 |
| Подстройка | Диапазон подстроечного резистора 0…100 кОм |
Экологические и эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | −25…+70 °C |
| Рабочая влажность | 0…95% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 0…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Изоляционное напряжение | Вход-выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1 approved, проектирование по BS EN/EN62368-1, EAC TP TC 004 |
| Помехоэмиссия | BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,6,8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| EMI-фильтр | Встроенный |
MTBF
| Параметр | Значение |
| MTBF | 9469,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1673,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и монтаж
| Параметр | Значение |
| Габариты | 50,8 × 38,1 × 9,82 мм |
| Габариты в дюймах | 2" × 1,5" × 0,387" |
| Монтаж | На плату |
| Охлаждение | Свободная конвекция воздуха |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,03 кг |
| Упаковка | 180 шт. / 6,4 кг / 0,94 куб. фута |
Назначение выводов
| Вывод | Назначение |
| 1 | +VIN |
| 2 | −VIN |
| 3 | Не подключен |
| 4 | CONTROL |
| 5 | COMMON |
| 6 | −VOUT |
| 7 | TRIM |
| 8 | +VOUT |
Примечания
- Если не указано иное, параметры измеряются при входном напряжении 12 В, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает нестабильность по линии, нестабильность по нагрузке и установившееся отклонение.
- Защита от короткого замыкания предполагает непрерывную работу в режиме восстановления.
- Изделие рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно подтверждать соответствие требованиям ЭМС после встраивания.
- Для NSD15-48D серии при входном напряжении 18 В постоянного тока требуется нагрузка 80%.
- Для входных напряжений выше 20 В можно получить полную выходную мощность.
- Характеристика температурного снижения нагрузки: 3,5% на 1000 м для безвентиляторных моделей и 5% на 1000 м для моделей с вентилятором при высоте свыше 2000 м.
