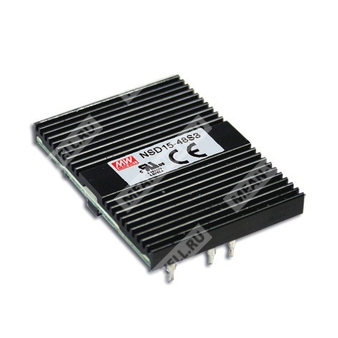

NSD15-12S15 - изолированный DC/DC преобразователь с одним выходом 15 Вт для питания промышленной аппаратуры.
Назначение: преобразование постоянного напряжения 12 В в стабилизированное выходное напряжение 15 В с гальванической развязкой и функциями защиты, регулировки и дистанционного включения/выключения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| NSD | Серия DC/DC преобразователей с одним выходом |
| 15 | Номинальная мощность 15 Вт |
| 12 | Номинальное входное напряжение 12 В |
| S | Один выход |
| 15 | Выходное напряжение 15 В |
Общее описание
Модуль NSD15-12S15 относится к серии NSD15-S и представляет собой компактный DC/DC преобразователь с одним стабилизированным выходом, гальванической развязкой входа и выхода, широким диапазоном входного напряжения и встроенными защитными функциями. Изделие рассчитано на применение в промышленной электронике, распределённых системах питания, средствах автоматики, телекоммуникационном и измерительном оборудовании.
Ключевые особенности
- Широкий диапазон входного напряжения 9,4…36 В постоянного тока.
- Выходная мощность 15 Вт.
- Гальваническая развязка вход/выход 1,5 кВ DC.
- Встроенный ВЧ-фильтр по входу.
- Естественное воздушное охлаждение.
- Функция дистанционного включения/выключения.
- Функция подстройки выходного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- 100% испытание на полную нагрузку.
- Низкий профиль корпуса.
Параметры преобразования
| Параметр | Значение |
| Номинальная выходная мощность | 15 Вт |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 1 А |
| Диапазон выходного тока | 0,05…1 А |
| Регулировка выходного напряжения | ±3,0% |
| Пульсации и шум | 75 мВ п-п при нагрузке 25…100% |
| Допуск выходного напряжения | ±1,0% при нагрузке 10…100% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска | 100 мс при номинальном входном напряжении и полной нагрузке |
| Емкостная нагрузка | 3300 мкФ |
Параметры входа
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9,4…36 В DC |
| Входной ток | 1,8 А при 12 В DC |
| КПД типовой | 81% |
| Потребляемый ток в режиме отключения | 20 мА |
Защита
| Функция | Описание |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты при перегрузке | Ограничение выходной мощности с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 13,8…18 В |
| Короткое замыкание | Защита с автоматическим восстановлением после устранения неисправности |
Управление и подстройка
| Параметр | Значение |
| Вход управления | Пин 4 |
| Общий провод управления | Пин 2 |
| Совместимость логических уровней | CMOS или открытый коллектор TTL |
| Включено | +5,5 В DC минимум или разомкнутая цепь |
| Выключено | +2,5 В DC максимум или короткое замыкание на пин 2 |
| Подстройка выходного напряжения | Потенциометр 0…100 кОм |
Изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,5 кВ DC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25…+70 ℃ |
| Рабочая влажность | 0…95% RH |
| Температура и влажность хранения | -40…+85 ℃, 0…95% RH |
| Температурный коэффициент | ±0,03% / ℃ в диапазоне 0…50 ℃ |
Температурная характеристика по нагрузке
| Температура окружающей среды | Допустимая нагрузка |
| -25…0 ℃ | 100% |
| 45 ℃ | 100% |
| 60 ℃ | 100% |
| 70 ℃ | 75% |
Параметры надежности и электромагнитной совместимости
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 12058,3 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 ℃) | 1734,0 тыс. ч, минимум |
| ЭМС излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Безопасность | UL62368-1 одобрено, проектирование по BS EN/EN62368-1, EAC TP TC 004 |
Габариты и масса
| Параметр | Значение |
| Габаритные размеры | 50,8 × 38,1 × 9,82 мм |
| Габаритные размеры в дюймах | 2 × 1,5 × 0,387" |
| Масса | 0,03 кг |
| Упаковка | 180 шт. / 6,4 кг / 0,94 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +VIN |
| 2 | -VIN |
| 3, 5 | Не подключены |
| 4 | CONTROL |
| 6 | +VOUT |
| 7 | -VOUT |
| 8 | TRIM |
Примечания
- Все параметры, не оговорённые отдельно, измерены при 12 В входного напряжения, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары проводов длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает в себя нестабильность по линии, нестабильность по нагрузке и установку напряжения.
- Защита от короткого замыкания: не более 1 секунды.
- Испытание проводилось на компоненте, установленном на металлической пластине 230 мм × 230 мм толщиной 1 мм; окончательная установка должна быть повторно подтверждена на соответствие требованиям ЭМС.
- Для корректного выполнения испытаний ЭМС рекомендуется учитывать рекомендации производителя по организации фильтрации и подключению входа.
- Для версии NSD15-48S требуется 18 В DC на входе; полный выходной ток доступен при входном напряжении выше 20 В DC.
- Для безвентиляторных моделей и моделей с вентилятором действуют разные правила снижения мощности при высоте выше 2000 м.
