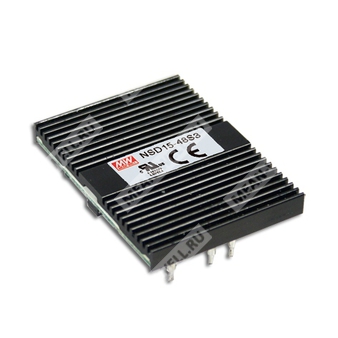

NSD15-48D12 - компактный DC-DC преобразователь 15 Вт с изолированным двухполярным выходом 12 В и защитами.
Назначение: модульный DC-DC преобразователь серии NSD15-D для формирования стабилизированного двухполярного питания с гальванической развязкой, рассчитанный на промышленное применение.
Расшифровка партномера
| Параметр | Расшифровка |
| NSD15 | Серия DC-DC преобразователей мощностью 15 Вт |
| 48 | Номинальное входное напряжение 48 В постоянного тока |
| D | Двухполярный выход |
| 12 | Выходное напряжение ±12 В |
Краткое описание
Модуль NSD15-48D12 представляет собой изолированный DC-DC преобразователь серии NSD15-D с широким диапазоном входного напряжения, двумя выходами и встроенными функциями защиты. Применяется в промышленных системах питания, средствах автоматики, телекоммуникационном и измерительном оборудовании, где требуется компактный источник стабилизированного двухполярного питания.
Основные особенности
- Широкий диапазон входного напряжения 18–72 В постоянного тока.
- Изолированный выход, напряжение изоляции вход–выход 1,5 кВ DC.
- Двухполярный выход ±12 В.
- Встроенный EMI-фильтр.
- Охлаждение за счёт свободной конвекции.
- Функция дистанционного включения/выключения.
- Функция подстройки выходного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- 100% испытание на полную нагрузку при встраивании в конечное оборудование.
- Высокая надёжность.
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 18–72 В DC |
| КПД, тип. | 84% |
| Потребляемый ток при отключении | 0,4 А при 48 В DC |
| Пусковое время | 100 мс при номинальном входном напряжении и полной нагрузке |
| Максимальная ёмкостная нагрузка | ±1000 мкФ |
Выход
| Параметр | Значение |
| Выходное напряжение | +12 В / -12 В |
| Номинальный ток | 0,62 А / 0,62 А |
| Диапазон тока | 0,03–0,62 А / 0,03–0,62 А |
| Номинальная мощность | 14,88 Вт |
| Пульсации и шум | 100 мВ п-п при 25–100% нагрузки |
| Допуск выходного напряжения | ±2,5% |
| Линейная стабилизация | ±1,0% при 10–100% нагрузки |
| Стабилизация по нагрузке | ±1,0% |
| Подстройка выхода | ±3,0% |
| Напряжение срабатывания защиты от перенапряжения | 13,8–18 В |
| Защита от перегрузки | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходной мощности с автоматическим восстановлением после устранения неисправности |
| Защита от короткого замыкания | Автоматическое восстановление после устранения неисправности |
Функции
| Параметр | Значение |
| Управление включением/выключением | Логическая «1» или разомкнутая цепь: включено; логический «0» или замыкание на вывод 2: выключено |
| Совместимость управляющего сигнала | CMOS или TTL с открытым коллектором |
| Напряжение управления, включение | От 5,5 В DC или разомкнутая цепь |
| Напряжение управления, выключение | Не более 2,5 В DC или короткое замыкание на вывод 2 |
| Подстройка выходного напряжения | Внешний подстроечный резистор 0–100 кОм |
Изоляция
| Параметр | Значение |
| Напряжение изоляции вход–выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25…+70 °C |
| Рабочая влажность | 0–95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 0–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1 approved, конструкция с учётом BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 9469,6 тыс. часов min по Telcordia SR-332 (Bellcore); 1673,2 тыс. часов min по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 50,8 × 38,1 × 9,82 мм |
| Габариты в дюймах | 2" × 1,5" × 0,387" |
| Масса | 0,03 кг |
| Тип охлаждения | Свободная конвекция воздуха |
| Частота преобразования | 400 кГц |
Упаковка
| Параметр | Значение |
| Упаковка | 180 шт. / 6,4 кг / 0,94 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +VIN |
| 2 | -VIN |
| 3 | Не используется |
| 4 | CONTROL |
| 5 | +VOUT |
| 6 | COMMON |
| 7 | -VOUT |
| 8 | TRIM |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц, с использованием витой пары длиной 12 дюймов, оконцованной параллельной ёмкостью 0,1 мкФ и 47 мкФ.
- Допуск включает допуск на линейную и нагрузочную стабилизацию.
- Время запуска измеряется при номинальном входном напряжении и полной нагрузке.
- Короткое замыкание на выходе допускается в течение не более 60 секунд.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; все испытания по ЭМС выполняются при монтаже на металлическую пластину 230 мм × 230 мм × 1 мм.
- Для корректного подтверждения соответствия ЭМС требуется повторная проверка в составе конечного изделия.
- Для NSD15-48D15 требуется снижение нагрузки при входном напряжении 18 В; для NSD15-48D12 данное примечание в документе не указано как обязательное.
- При входном напряжении выше 20 В допускается получение полной выходной мощности.
- Для расчёта температурного дерейтинга: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
