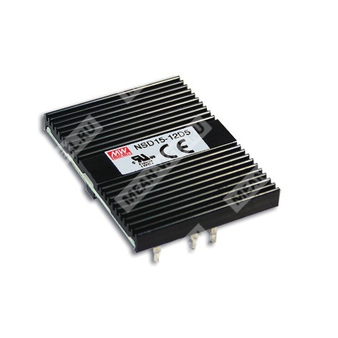

NSD15-48D5 - изолированный двухвыходный DC-DC преобразователь мощностью 15 Вт для промышленного питания.
Расшифровка партномера
| Обозначение | Расшифровка |
| NSD | Серия DC-DC преобразователей Mean Well NSD |
| 15 | Номинальная мощность 15 Вт |
| 48 | Номинальное входное напряжение 48 В постоянного тока |
| D5 | Двойной выход с основным выходом 5 В и дополнительным отрицательным выходом -5 В |
Общее назначение
NSD15-48D5 — это малогабаритный изолированный DC-DC преобразователь серии NSD15-D с двумя выходами, предназначенный для преобразования постоянного напряжения 48 В в стабилизированные выходы 5 В и -5 В при мощности до 15 Вт. Модуль рассчитан на применение в промышленной электронике, распределённых системах питания, измерительной и управляющей аппаратуре.
Основные особенности
- Широкий диапазон входного напряжения: 18…72 В постоянного тока.
- Изоляция вход-выход 1500 В постоянного тока.
- Встроенный EMI-фильтр.
- Охлаждение за счёт свободной конвекции.
- Регулировка выходного напряжения.
- Удалённое включение/выключение.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- 100% испытание при полной нагрузке на этапе производства.
- Низкопрофильное исполнение: 50,8 × 38,1 × 9,82 мм.
Электрические параметры
Выход
| Номинальные выходные напряжения | 5 В; -5 В |
| Номинальный ток | 1,5 А; 1,5 А |
| Диапазон регулирования тока | 0,07…1,5 А; 0,07…1,5 А |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум | 100 мВ пик-пик при нагрузке 25…100% |
| Допуск выходного напряжения | ±3,0% |
| Регулирование по линии | ±1,0% при изменении нагрузки 10…100% |
| Регулирование по нагрузке | ±2,0% |
| Подстройка выходного напряжения | ±5,0% |
| Ёмкостная нагрузка, максимум | ±1000 мкФ |
Вход
| Номинальное входное напряжение | 48 В постоянного тока |
| Диапазон входного напряжения | 18…72 В постоянного тока |
| Типичный КПД | 84% |
| Пусковой ток | 0,4 А при 48 В постоянного тока |
| Ток холостого хода / при отключении | 20 мА |
| Время установки | 100 мс при номинальном входном напряжении и полной нагрузке |
Защита
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение мощности с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | Ограничительная, с автоматическим восстановлением после устранения неисправности |
| Защита от короткого замыкания | Автоматическое восстановление после устранения неисправности |
Функции
| Управление включением/выключением | Логическая «1» или разомкнутая цепь — включено; логический «0» или короткое замыкание на вывод 2 — выключено |
| Уровень сигнала управления | Совместимость с КМОП или TTL с открытым коллектором |
| Напряжение управления, включение | Не менее +5,5 В постоянного тока или разомкнутая цепь |
| Напряжение управления, выключение | Не более +2,5 В постоянного тока или короткое замыкание на вывод 2 |
Условия эксплуатации
| Рабочая температура | -25…+70 °C |
| Относительная влажность при работе | 0…95% без конденсации |
| Температура и влажность хранения | -40…+85 °C, 0…95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL62368-1; конструкция в соответствии с BS EN/EN62368-1; EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ постоянного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,6,8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Надёжность и механика
| MTBF | 9469,6 тыс. ч по Telcordia SR-332 (Bellcore); 1673,2 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 50,8 × 38,1 × 9,82 мм |
| Масса | 0,03 кг |
| Упаковка | 180 шт. / 6,4 кг / 0,94 куб. фута |
Назначение выводов
| 1 | +VIN |
| 2 | -VIN |
| 3 | Не подключён |
| 4 | Управление |
| 5 | +VOUT |
| 6 | Общий |
| 7 | -VOUT |
| 8 | Подстройка |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 48 В, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск на линейную стабилизацию и регулирование по нагрузке.
- Проверка короткого замыкания проводится в условиях, определённых производителем.
- Источник питания содержит компонент, устанавливаемый в конечное оборудование. Все испытания EMC проведены на металлической пластине 230 мм × 230 мм × 1 мм; конечное оборудование должно быть подтверждено на соответствие требованиям EMC.
- Для серии NSD15-48D требуется нагрузка 80% при входном напряжении 18 В; полная выходная мощность может быть получена при входном напряжении выше 20 В.
- Для подавления помех рекомендуется EMI-фильтр согласно схеме производителя.
- Температурное дерейтинг-ограничение для моделей с вентилятором и без вентилятора указано производителем в зависимости от высоты установки.
