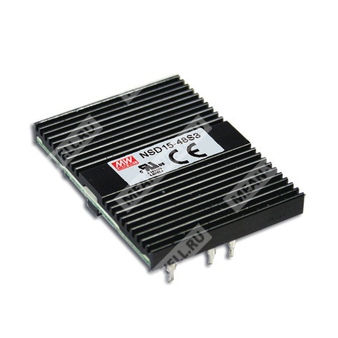

NSD15-48S15 - DC-DC преобразователь с одним стабилизированным выходом 15 В для промышленных применений.
Расшифровка партномера
| Позиция в обозначении | Значение |
| NSD15 | Серия DC-DC преобразователей мощностью 15 Вт |
| 48 | Номинальное входное напряжение 48 В постоянного тока |
| S | Один выход |
| 15 | Номинальное выходное напряжение 15 В постоянного тока |
Назначение и особенности
NSD15-48S15 представляет собой изолированный DC-DC преобразователь с одним выходом, предназначенный для преобразования входного постоянного напряжения 48 В в стабилизированное выходное напряжение 15 В при мощности до 15 Вт.
- Широкий диапазон входного напряжения 18 ~ 72 В DC.
- Встроенный EMI-фильтр.
- Изоляция вход-выход 1500 В DC.
- Охлаждение за счет свободной конвекции.
- Функция подстройки выходного напряжения.
- Встроенное дистанционное включение/выключение.
- Испытание на 100% нагрузку приработкой.
- Низкая стоимость и высокая надежность.
- Гарантированный срок наработки 2 года.
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 1 А |
| Диапазон выходного тока | 0,05 ~ 1 А |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум | 75 мВ п-п при нагрузке 25% ~ 100% |
| Допуск выходного напряжения | ±3,0% |
| Стабилизация по линии | ±1,0% при нагрузке 10% ~ 100% |
| Стабилизация по нагрузке | ±1,0% при нагрузке 10% ~ 100% |
| Подстройка выходного напряжения | +10% / -3,0% |
| Емкостная нагрузка, не более | 3300 мкФ |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 18 ~ 72 В DC |
| КПД типовое | 85% |
| Входной ток | 0,4 А при 48 В DC |
| Пусковая задержка | 100 мс при номинальном входном напряжении и полной нагрузке |
| Потребляемый ток в режиме отключения | 20 мА |
Защита
| Параметр | Значение |
| Перегрузка | Более 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение выходной мощности с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Защита предусмотрена, восстановление после устранения аварии |
| Перенапряжение | 13,8 ~ 18 В |
Сигнальное управление
| Параметр | Значение |
| Дистанционное включение/выключение | Логическая «1» или разомкнутая цепь: включено; логический «0» или короткое замыкание на вывод 2: выключено |
| Совместимость по уровню управления | CMOS или TTL с открытым коллектором |
| Вход управления | Вывод 4 |
| Общий вывод управления | Вывод 2 |
| Напряжение управления для включения | 5,5 В DC и выше или разомкнутая цепь |
| Напряжение управления для выключения | 2,5 В DC и ниже или короткое замыкание на вывод 2 |
| Подстройка выхода | 0 ~ 100 кОм, подстроечный резистор вверх/вниз |
Изоляция
| Параметр | Значение |
| Изоляционное напряжение | Вход-выход: 1,5 кВ DC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Температура хранения и влажность | -40 ~ +85 °C, 0 ~ 95% RH |
| Рабочая влажность | 0 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C при 0 ~ 50 °C |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1 одобрено, конструкция в соответствии с BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,6,8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 50,8 × 38,1 × 9,82 мм |
| Габариты в дюймах | 2,0 × 1,5 × 0,387" |
| Масса | 0,03 кг |
| Упаковка | 180 шт. / 6,4 кг / 0,94 CUFT |
| Шаг и назначение выводов | Вывод 1: +VIN; 2: -VIN; 3,5: нет вывода; 4: CONTROL; 6: +VOUT; 7: -VOUT; 8: TRIM |
| Частота преобразования | 400 кГц |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 12058,3 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F | 1734,0 тыс. ч, минимум при 25 °C |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной к керамическому конденсатору 0,1 мкФ и электролитическому конденсатору 47 мкФ параллельно.
- Допуск включает точность установки, стабилизацию по линии и по нагрузке.
- Защита от короткого замыкания: время короткого замыкания не более 1 с.
- Изделие можно монтировать на металлическую пластину 230 × 230 мм толщиной 1 мм. Окончательная установка должна быть подтверждена на соответствие требованиям ЭМС.
- При испытаниях ЭМС следует учитывать рекомендации по способу выполнения тестирования компонентов питания.
- Для модели NSD15-48S необходимо дерейтинг по нагрузке при входном напряжении свыше 20 В DC.
- Снижение допустимой нагрузки по температуре окружающей среды: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
