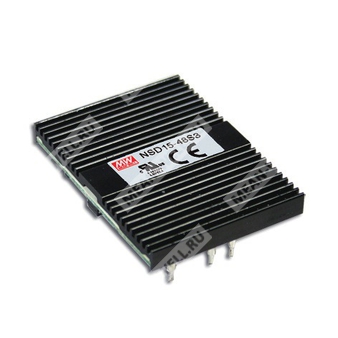

NSD15-48S3 - изолированный DC-DC преобразователь 15 Вт с одним выходом 3,3 В.
Назначение компонента: модульный импульсный источник питания постоянного тока серии NSD15-S с гальванической развязкой, рассчитанный на питание промышленной и встроенной электроники от широкого диапазона входных напряжений.
Расшифровка партномера
| Позиция в партномере | Значение |
| NSD15 | Серия DC-DC преобразователей мощностью 15 Вт |
| 48 | Номинальное входное напряжение 48 В постоянного тока |
| S | Один выход |
| 3 | Номинальное выходное напряжение 3,3 В |
Общие сведения
NSD15-48S3 относится к серии 15-ваттных регулируемых DC-DC преобразователей с одним выходом. Модуль предназначен для преобразования входного постоянного напряжения 48 В в стабилизированное выходное напряжение 3,3 В. Компонент выполнен в компактном корпусе для монтажа на печатную плату и предусматривает дистанционное управление включением/выключением, а также подстройку выходного напряжения.
Основные особенности
- широкий диапазон входного постоянного напряжения 18…72 В;
- один регулируемый выход 3,3 В;
- выходная мощность до 12,375 Вт для варианта 3,3 В;
- гальваническая развязка вход/выход 1,5 кВ постоянного тока;
- встроенный EMI-фильтр;
- охлаждение за счет свободной конвекции;
- встроенная функция дистанционного ON/OFF;
- возможность подстройки выходного напряжения;
- защита от короткого замыкания;
- защита от перегрузки;
- защита от перенапряжения;
- высокая надежность;
- размеры 50,8 × 38,1 × 9,82 мм.
Параметры выхода
| Параметр | Значение для NSD15-48S3 |
| Номинальное выходное напряжение | 3,3 В |
| Номинальный выходной ток | 3,75 А |
| Диапазон выходного тока | 0,18…3,75 А |
| Номинальная выходная мощность | 12,375 Вт |
| Пульсации и шум | 100 мВ пик-пик при нагрузке 25…100% |
| Допуск выходного напряжения | ±2,0% |
| Регулирование по линии | ±1,0% при нагрузке 10…100% |
| Регулирование по нагрузке | ±1,0% при нагрузке 10…100% |
| Подстройка выходного напряжения | +10% / −5% |
| Максимальная емкостная нагрузка | 3300 мкФ |
Параметры входа
| Параметр | Значение для NSD15-48S3 |
| Номинальное входное напряжение | 48 В постоянного тока |
| Диапазон входного напряжения | 18…72 В постоянного тока |
| КПД типовой | 77% |
| Входной ток без нагрузки | 0,4 А при 48 В |
| Время запуска | 100 мс при номинальном входном напряжении и полной нагрузке |
Защита и функции
| Параметр | Значение |
| Защита от перегрузки | Выше 105% от номинальной выходной мощности; тип защиты — ограничение мощности, восстановление после устранения неисправности |
| Защита от перенапряжения | Кла́мпирование |
| Порог перенапряжения | 5,61…6,93 В |
| Защита от короткого замыкания | Режим кратковременного короткого замыкания не более 1 секунды |
| Дистанционное управление | Логическая «1» или разомкнутая цепь — включено; логический «0» или короткое замыкание на вывод 2 — выключено |
| Ток потребления в режиме выключения | 20 мА |
Изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25…+70 °C |
| Рабочая влажность | 0…95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 0…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
Охлаждение и дерейтинг
Охлаждение осуществляется свободной конвекцией. Для модификаций без вентилятора действует снижение допустимой нагрузки при повышении высоты эксплуатации свыше 2000 м: 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором.
При температуре окружающей среды 70 °C допускается уменьшение нагрузки согласно графику снижения мощности. Для данной серии при высоких температурах требуется учет дерейтинга.
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1; проектирование в соответствии с BS EN/EN62368-1; EAC TP TC 004 |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Class B; EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -6, -8; BS EN/EN55035, уровень light industry; EAC TP TC 020 |
| Установка по ЭМС | Рекомендуется соблюдение условий монтажа и применения внешнего EMI-фильтра в соответствии с примечаниями производителя |
MTBF
| Параметр | Значение |
| MTBF | 12058,3 тыс. ч, Telcordia SR-332 (Bellcore); 1734,0 тыс. ч, MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габаритные размеры | 50,8 × 38,1 × 9,82 мм |
| Габариты в дюймах | 2,0 × 1,5 × 0,387" |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,03 кг |
| Количество в упаковке | 180 шт. |
| Масса упаковки | 6,4 кг |
| Объем упаковки | 0,94 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +VIN |
| 2 | -VIN |
| 3, 5 | Не подключены |
| 4 | Управление |
| 7 | Подстройка |
| 8 | +VOUT |
| 6 | -VOUT |
Примечания
- Все параметры, не указанные особо, измерены при 12, 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием экранированной пары проводов длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Кратковременное короткое замыкание не более 60 секунд.
- Изделие допускает установку как компонент конечного оборудования; все испытания ЭМС проводились на монтажной плате 230 мм × 230 мм толщиной 1 мм, при этом конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для выполнения испытаний ЭМС компонентного источника питания следует обращаться к документации производителя по испытаниям ЭМС.
- Для NSD15-48S3 требуется дерейтинг 50% при входном напряжении 18 В постоянного тока; полная выходная мощность достижима при входном напряжении выше 20 В постоянного тока.
- Рекомендуется использовать EMI-фильтр, пример схемы которого приведен в документации производителя.
