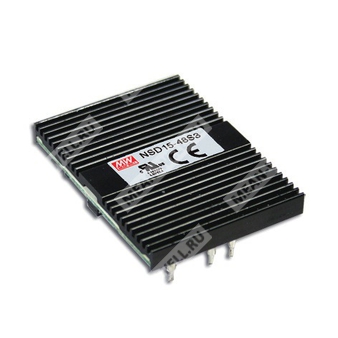

NSD15-48S5 - изолированный DC/DC-преобразователь 15 Вт с одним выходом 5 В для промышленной электроники.
Назначение и краткое описание
NSD15-48S5 — это модульный изолированный преобразователь постоянного тока в постоянный ток мощностью 15 Вт с одним стабилизированным выходом 5 В. Компонент предназначен для преобразования входного постоянного напряжения в регулируемое выходное напряжение с гальванической развязкой, встроенным EMI-фильтром, защитой от короткого замыкания, перегрузки и перенапряжения, а также с функцией удалённого включения/выключения и подстройки выходного напряжения.
Расшифровка партномера
| Позиция | Расшифровка |
| NSD | Серия DC/DC-преобразователей Mean Well NSD |
| 15 | Номинальная мощность 15 Вт |
| 48 | Номинальное входное напряжение 48 В DC |
| S | Один выход |
| 5 | Номинальное выходное напряжение 5 В |
Основные особенности
- Широкий диапазон входного напряжения 4:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка 1500 В DC.
- Встроенный EMI-фильтр.
- Охлаждение за счёт свободной конвекции воздуха.
- Функция подстройки выходного напряжения.
- Встроенное дистанционное управление включением/выключением.
- Испытание на 100% полной нагрузке.
- Низкая стоимость, высокая надёжность.
- Гарантированный срок службы: 2 года.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0,15…3 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 75 мВ пик-пик при нагрузке 25%…100% |
| Допуск выходного напряжения | ±5,0% |
| Стабилизация по линии | ±1,0% при нагрузке 10%…100% |
| Стабилизация по нагрузке | ±1,0% при нагрузке 10%…100% |
| Подстройка выходного напряжения | От +10% до −5,0% |
| Максимальная ёмкостная нагрузка | 3300 мкФ |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 18…72 В DC |
| КПД тип. | 81% |
| Входной ток DC | 0,4 А при 48 В DC |
| Пусковой ток | 20 мА |
| Время запуска | 100 мс при номинальном входном напряжении и полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | Срабатывание при уровне выше 105% от номинальной выходной мощности; возврат в нормальный режим после устранения неисправности |
| Перенапряжение (ограничение) | 13,8…18 В |
| Короткое замыкание | Защита типа ограничения выходной мощности; восстановление после устранения аварии |
Функциональные параметры
| Параметр | Значение |
| Управление включением/выключением | Логическая «1» или разомкнутая цепь: ВКЛ; логический «0» или короткое замыкание на вывод 2: ВЫКЛ |
| Совместимость по уровню управления | CMOS или TTL с открытым коллектором |
| Вход управления | Вывод 4 |
| Общий провод управления | Вывод 2 |
Изоляция
| Параметр | Значение |
| Напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −25…+70 °C |
| Рабочая влажность | 0…95% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 0…95% RH |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0…50 °C |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1 одобрено, проектирование согласно BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Надёжность, масса, габариты и упаковка
| Параметр | Значение |
| MTBF | 12058,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1734,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Размеры | 50,8 × 38,1 × 9,82 мм |
| Масса | 0,03 кг |
| Упаковка | 180 шт. / 6,4 кг / 0,94 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +VIN |
| 2 | −VIN |
| 3, 5 | Не подключены |
| 4 | Управление |
| 6 | +VOUT |
| 7 | −VOUT |
| 8 | Подстройка |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 12, 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, законченной параллельно конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск подстройки, стабилизацию по линии и стабилизацию по нагрузке.
- Защита от короткого замыкания: режим защиты — ограничение выходной мощности, восстановление после устранения неисправности.
- Изделие рассчитано на монтаж на металлическую пластину 230 × 230 мм толщиной 1 мм; окончательная система должна быть подтверждена на соответствие требованиям ЭМС.
- Для проведения испытаний ЭМС рекомендуется следовать указаниям Mean Well по организации испытательного стенда и заземления.
- При входном напряжении выше 20 В возможна выдача полной выходной мощности.
- Для серии NSD15-48S требуется 80% нагрузка при входном напряжении 18 В DC.
- Фильтр ЭМС указан как рекомендуемый: 800 мкГн, 680 мкФ на стороне входа.
- Производное снижение допустимой мощности по температуре для безвентиляторных моделей: 3,5 °C / 1000 м для высоты более 2000 м; для моделей с вентилятором: 5 °C / 1000 м.
