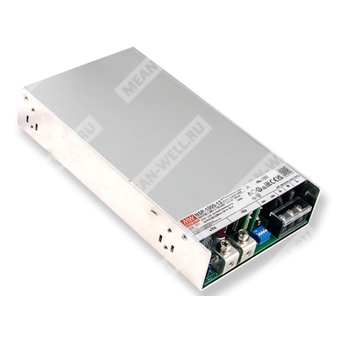

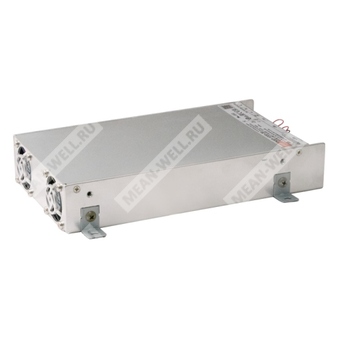

NSP-1000-12 - 1000-Вт AC/DC источник питания с программируемым выходом для промышленного и медицинского оборудования.
Расшифровка партномера
| Позиция |
Значение |
| NSP |
Серия источников питания NSP |
| 1000 |
Номинальная мощность 1000 Вт |
| 12 |
Выходное напряжение 12 В |
Описание
NSP-1000-12 — это высоконадежный герметизированный AC/DC источник питания мощностью 1000 Вт с функцией коррекции коэффициента мощности, предназначенный для применения в промышленной автоматике, системах управления, телекоммуникационном и медицинском оборудовании, а также в других многопрофильных промышленных установках.
Модель имеет компактное исполнение, широкий диапазон входного напряжения, высокий КПД, программирование выходного напряжения и тока, режим параллельной работы, встроенные функции удаленного включения, дистанционного контроля выходного напряжения и сигнала DC OK, а также расширенный набор защит.
Области применения
- Промышленная автоматика и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование питания PoE
- Домашняя автоматика
- Медицинские устройства
- Суперконденсаторные системы
Ключевые особенности
- Вход 85…305 В переменного тока с коррекцией коэффициента мощности, доступна работа от 277 В AC
- Выходное напряжение и ток программируются
- КПД до 94%
- Кратковременная пиковая мощность до 200% от номинальной
- Параллельная работа до 4 блоков с активным распределением тока
- Встроенная схема ограничения постоянного тока
- Диапазон рабочих температур от -40 до +85 °C
- Очень низкий ток утечки, подходит для BF-класса медицинского оборудования
- Встроенные функции Remote Control, Remote Sense, DC OK и вспомогательное питание
- Покрытие печатной платы, полный набор защит
- Соответствие требованиям ряда международных стандартов безопасности
Расшифровка параметров для модели NSP-1000-12
| Параметр |
Значение |
| Серия |
NSP |
| Номинальная мощность |
1000 Вт |
| Выходное напряжение |
12 В |
| Исполнение |
Стандартная модель, без опции MOD по умолчанию |
| Протокол связи |
CANBus в стандартном исполнении, MODBus — по запросу |
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный выходной ток |
83,4 А |
| Диапазон регулировки тока |
0…83,4 А |
| Номинальная мощность |
1000,8 Вт |
| Пиковый ток, 5 с |
166,7 А |
| Пиковая мощность, 5 с |
2000 Вт |
| Диапазон регулировки напряжения |
10,8…14,4 В |
| Пульсации и шум |
150 мВ пик-пик |
| Стабилизация по линии |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
| Допуск выходного напряжения |
±0,5% |
| Время установления и нарастания |
2500 мс, 80 мс при 115 В AC; 1500 мс, 80 мс при 230 В AC; 1500 мс, 80 мс при 277 В AC |
| Время удержания |
12 мс при 70% нагрузки, 8 мс при полной нагрузке |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
85…305 В AC, 120…431 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности, тип. |
0,98 при 115 В AC; 0,95 при 230 В AC; 0,92 при 277 В AC при полной нагрузке |
| КПД, тип. |
92% |
| Пусковой ток, тип. |
25 А при 115 В AC; 40 А при 230 В AC; 50 А при 277 В AC, холодный старт |
| Потребляемый ток по входу, тип. |
12 А при 115 В AC; 6 А при 230 В AC; 5 А при 277 В AC |
| Ток утечки |
Ток утечки на землю менее 350 мкА (среднеквадратичное значение) при 277 В AC; ток прикосновения менее 100 мкА (среднеквадратичное значение) при 277 В AC |
Защиты
| Параметр |
Значение |
| Короткое замыкание |
Режим ограничения постоянного тока; блок отключается через 5 с, восстановление после повторной подачи питания AC |
| Перегрузка |
От 105% до 200% от номинальной выходной мощности; блок отключается через 5 с непрерывной работы, восстановление после повторной подачи питания AC |
| Перенапряжение |
15…19 В |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные возможности
| Параметр |
Значение |
| Дистанционное измерение |
Компенсация падения напряжения на проводах нагрузки до 0,5 В DC |
| Дистанционное включение/выключение |
Электрический сигнал или сухой контакт; включение при замыкании R.C на +5V-AUX, выключение при размыкании |
| Вспомогательное питание |
5Vaux 0,2 А; допуск ±15%; пульсации 150 мВ пик-пик |
| Вспомогательное питание |
12Vaux 0,8 А; допуск ±15%; пульсации 450 мВ пик-пик |
| Программирование выходного напряжения |
0…120% от номинала |
| Программирование выходного тока |
0…100% от номинального тока |
| Параллельная работа |
До 4000 Вт или до 4 блоков |
| Токораспределение |
Активное, встроенное |
| Интерфейс связи |
CANBus встроен; MODBus — по запросу |
| Шум вентилятора, тип. |
18 дБ при 10% нагрузки и Ta=25 °C; 24 дБ при 70% нагрузки и Ta=25 °C |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C |
| Рабочая температура при полной нагрузке |
До +60 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…60 °C) |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации |
До 5000 м |
Безопасность и ЭМС
| Параметр |
Значение |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Категория перенапряжения |
OVC III, до 2000 м; OVC II, до 5000 м |
| SELV |
Соответствие IEC/EN 61558-2-16 (12…60 В), IEC/EN 60335-1 (12…36 В), IEC/EN 62368-1 (12…48 В) |
| Стандарты безопасности |
IEC/EN 61558-1/-2-16, IEC/EN/UL 62368-1, IEC/EN 60335-1, IEC/EN/ANSI/AAMI ES60601-1, IEC/EN/UL 61010-1/-2-201, IEC/EN 62477-1 |
| Эмиссия |
BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832, BS EN/EN55014-1, BS EN/EN55011, BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Помехоустойчивость |
BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN60601-1-2, BS EN/EN55014-2, KS C 9835, SEMI F47 |
| ESD |
Уровень 4, 15 кВ воздушный разряд; 8 кВ контактный разряд |
| EFT/Burst |
Уровень 3, 2 кВ |
| Surge |
Уровень 3, 10 В |
| Проводимые помехи |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Радиопомехи |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
910,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 87,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
230 × 127 × 41 мм |
| Масса и упаковка |
1,4 кг; 9 шт. / 12,6 кг / 0,85 куб. фута |

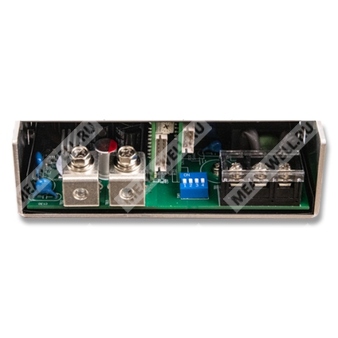

Механическое исполнение
| Параметр |
Значение |
| Корпус |
Case No. 313 |
| Входные клеммы |
AC/L или вход +Vin; AC/N или вход -Vin; FG |
| Выходные клеммы |
-Vo, +Vo |
| Разъем управления CN1 |
HRS DF11-16DP-2DS или эквивалент |
| Разъем связи CN2 |
HRS DF11-10DP-2DS или эквивалент |
| Крепление |
Монтажные скобы; рекомендованные винты M4 |
| Момент затяжки входных клемм |
8…10 кгс·см |
| Момент затяжки выходных клемм |
10…12 кгс·см |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать графики статических характеристик.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- Время установления измеряется при первом холодном пуске; повторное включение/выключение может увеличить это время.
- При использовании сигнала PV для регулировки выходного напряжения в определенных режимах пульсации могут превышать значения, указанные в спецификации.
- Испытание шума вентилятора выполняется по ISO-7779.
- Знак RCM применяется на добровольной основе; изделие соответствует применимым стандартам IEC или AS/NZS.
- Некоторые заводские исполнения или модификации могут не иметь логотипа BIS; для уточнения следует обращаться в отдел продаж.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; ЭМС-испытания выполнялись при монтаже на металлической пластине 720 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Для высоты эксплуатации выше 2000 м температурное снижение составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Требования MOPP действительны для входа 100…240 В AC.
