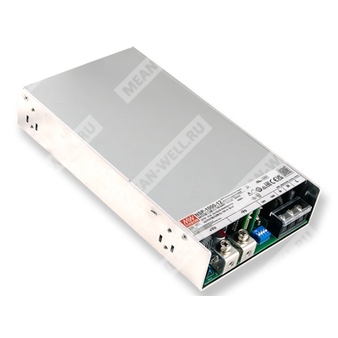

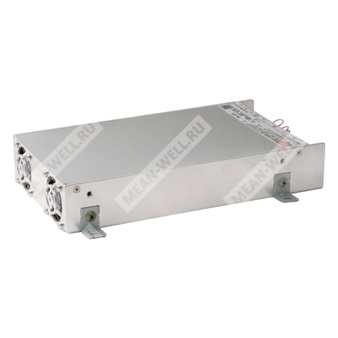

NSP-1000-15 - AC/DC источник питания 15 В мощностью 1000 Вт для промышленной и медицинской аппаратуры с расширенными функциями управления.
Серия NSP-1000 представляет собой высоконадежные закрытые AC/DC источники питания с коррекцией коэффициента мощности, рассчитанные на широкий спектр промышленных применений. Модификация NSP-1000-15 обеспечивает номинальное выходное напряжение 15 В и предназначена для систем автоматизации, телекоммуникационного оборудования, медтехники, измерительных и сетевых устройств, а также для применений, где требуется высокая удельная мощность, программируемые параметры выхода и поддержка параллельной работы.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| NSP |
Серия источников питания Mean Well NSP |
| 1000 |
Номинальная мощность 1000 Вт |
| 15 |
Номинальное выходное напряжение 15 В |
Назначение и особенности
- Закрытый AC/DC источник питания высокой надежности.
- Активная коррекция коэффициента мощности.
- Широкий диапазон входного напряжения 85…305 В переменного тока.
- Допустимая работа от постоянного входа 120…431 В.
- Высокий КПД, для серии — до 94%.
- Программирование выходного напряжения в диапазоне 0…120% от номинала.
- Программирование ограничения выходного тока в диапазоне 0…100% от номинала.
- Пиковая мощность до 200% от номинальной в течение 5 секунд.
- Параллельная работа до 4 устройств с функцией активного распределения тока.
- Встроенные интерфейсы удаленного управления, удаленного контроля и сигнала DC OK.
- Встроенный вспомогательный источник 5 В и 12 В.
- Встроенная защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Соответствие требованиям по безопасности для различных областей применения, включая промышленную и медицинскую технику.
Области применения
- Промышленная автоматика и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование питания PoE.
- Домашняя автоматика.
- Медицинские устройства.
- Суперконденсаторные системы.
Параметры
Выход
| Параметр | Значение для NSP-1000-15 |
|---|
| Номинальное выходное напряжение |
15 В |
| Номинальный выходной ток |
66,7 А |
| Диапазон выходного тока |
0…66,7 А |
| Номинальная мощность |
1000,5 Вт |
| Пиковый ток за 5 секунд |
133,4 А |
| Пиковая мощность за 5 секунд |
2000 Вт |
| Диапазон подстройки выходного напряжения |
13,5…19 В |
| Пульсации и шум, максимум |
150 мВ п-п |
| Допуск по выходному напряжению |
±1,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки и нарастания |
1500 мс, 80 мс при 230 В переменного тока |
| Время удержания |
12 мс при 70% нагрузки, 8 мс при полной нагрузке |
Вход
| Параметр | Значение для NSP-1000-15 |
|---|
| Диапазон входного напряжения |
85…305 В переменного тока / 120…431 В постоянного тока |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности, тип. |
0,98 при 115 В; 0,95 при 230 В; 0,92 при 277 В, при полной нагрузке |
| КПД, тип. |
93% |
| Пусковой ток, тип. |
25 А при 115 В; 40 А при 230 В; 50 А при 277 В |
| Ток потребления по сети, тип. |
12 А при 115 В; 6 А при 230 В; 5 А при 277 В |
| Ток утечки |
Ток утечки на землю <350 мкА (rms) при 277 В; ток прикосновения <100 мкА (rms) при 277 В |
Защита
| Функция защиты | Описание для NSP-1000-15 |
|---|
| Короткое замыкание |
Режим ограничения постоянного тока; источник отключается через 5 секунд, восстановление после повторного включения питания переменного тока |
| Перегрузка |
От 105% до 200% от номинальной мощности; отключение через 5 секунд непрерывной работы, восстановление после повторного включения питания переменного тока |
| Перенапряжение |
20…25 В |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Функция | Описание |
|---|
| Удаленный контроль |
Включение/выключение электрическим сигналом или сухим контактом между R.C и +5V-AUX |
| Удаленная обратная связь |
Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Программирование выходного напряжения |
Диапазон 0…120% от номинального напряжения |
| Программирование выходного тока |
Диапазон 0…100% от номинального тока |
| Выход DC OK |
Контактный выход, нагрузка до 5 В DC / 10 мА, резистивная |
| Параллельная работа |
До 4000 Вт или до 4 устройств, с активным распределением тока |
| CANBus / MODBus |
CANBus встроен; MODBus по запросу |
| Вспомогательное питание |
5 В / 0,2 А и 12 В / 0,8 А |
| Шум вентилятора, тип. |
18 дБ при 10% нагрузке, 24 дБ при 70% нагрузке при Ta=25°C |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура |
-40…+85°C |
| Дерейтинг по температуре |
См. график снижения мощности; при температуре выше +60°C требуется снижение нагрузки |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85°C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…60°C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y и Z |
| Рабочая высота |
До 5000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Категория перенапряжения |
III |
| Класс защиты по ОВН/SELV |
2 x MOPP; подходит для BF-применений при соответствующих условиях |
| Эмиссия ЭМС |
Класс B |
| Помехоустойчивость ЭМС |
ESD, EFT/Burst, Surge, Conducted, Magnetic Field, Voltage Dips and Interruptions, Radiated — по уровням, указанным в документе |
Надежность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF |
910,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 87,5 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты |
230 × 127 × 41 мм |
| Масса |
1,4 кг |
| Упаковка |
9 шт. / 12,6 кг / 0,85 куб. фута |

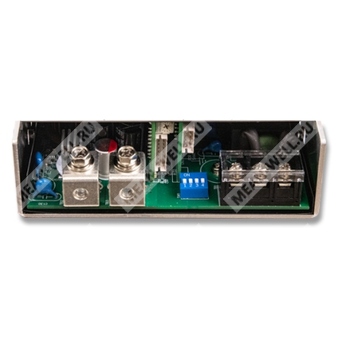

Интерфейсы и подключения
| Разъем | Назначение |
|---|
| CN1 |
Управляющий интерфейс: программирование напряжения, программирование тока, удаленное управление, удаленная обратная связь, сигналы параллельной работы |
| CN2 |
Коммуникационный интерфейс: CANBus или MODBus, сигнал DC OK, вспомогательные напряжения, линии RTA/RTB, D+/D-/CANH/CANL |
Примечания
- Все параметры, не оговоренные особо, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
- При низком входном напряжении может потребоваться снижение выходной мощности.
- Пульсации и шум измеряются в полосе 20 МГц при использовании витой пары длиной 12 дюймов, оканчивающейся параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Время установки измеряется при первом холодном запуске; циклическое включение/выключение может увеличить его.
- При использовании сигнала PV для регулировки выходного напряжения при некоторых режимах возможно превышение допустимого уровня пульсаций и шума.
- Измерение шума вентилятора выполнено по ISO-7779.
- Знак RCM применяется на добровольной основе; оборудование соответствует релевантным IEC или AS/NZS стандартам, а также AS/NZS 3820, где применимо.
- Некоторые заводские исполнения или модели могут не иметь логотип BIS; для уточнения необходимо обратиться в отдел продаж.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; требования ЭМС должны быть подтверждены в составе конечной системы.
- МOPP применим для входного напряжения 100…240 В переменного тока.
- Температурный дерейтинг на высоте выше 2000 м составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором.
