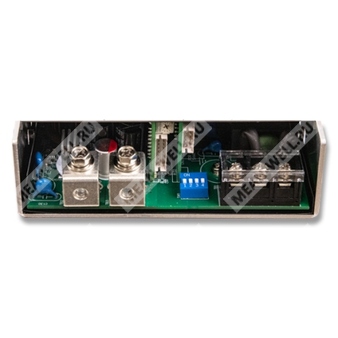

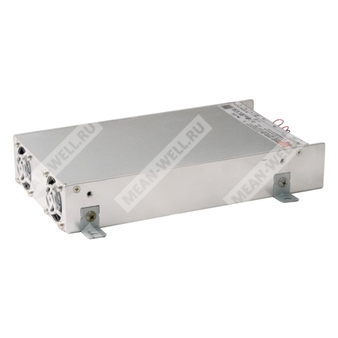

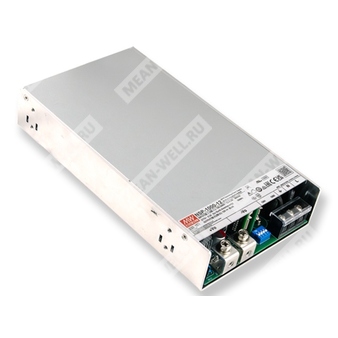

NSP-1000-24
NSP-1000-24 - 1000-Вт AC/DC источник питания с PFC, программируемыми выходом и током для промышленного и медицинского применения.
NSP-1000-24 — это импульсный AC/DC источник питания закрытого исполнения мощностью 1000 Вт, предназначенный для широкого спектра промышленных и медицинских систем. Модель относится к серии NSP-1000 и рассчитана на выходное напряжение 24 В. Изделие поддерживает активную коррекцию коэффициента мощности, широкий диапазон входного напряжения, программирование выходного напряжения и тока, параллельную работу, удалённое управление, удалённый контроль напряжения и интерфейс связи CANBus / MODBus по запросу.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| NSP | Серия источников питания Mean Well NSP |
| 1000 | Номинальная мощность 1000 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
Источник питания NSP-1000-24 предназначен для применения в промышленной автоматике, системах управления, охранных комплексах, электрическом и электронном оборудовании, сетевом оборудовании, телекоммуникационных устройствах, системах питания PoE, домашней автоматике, медицинских устройствах и оборудовании на базе суперконденсаторов.
Ключевые особенности серии:
- вход 85~305 В переменного тока с коррекцией коэффициента мощности;
- работа от 120~431 В постоянного тока;
- выход 24 В с программированием напряжения и тока;
- пиковая мощность до 200%;
- активное распределение тока при параллельном включении до 4 блоков;
- встроенная функция удалённого включения/выключения;
- удалённая компенсация падения напряжения на проводах;
- выходы вспомогательного питания 5 В и 12 В;
- выход DC OK для индикации состояния;
- конформное покрытие печатной платы;
- широкий диапазон температуры эксплуатации;
- очень низкий ток утечки;
- соответствие ряду международных стандартов безопасности и ЭМС.
Области применения
- промышленная автоматика и системы управления;
- охранные системы;
- механическое и электротехническое оборудование;
- электронные приборы и аппаратура;
- сетевое оборудование;
- телекоммуникационные устройства;
- оборудование питания PoE;
- домашняя автоматика;
- медицинские устройства;
- суперконденсаторные системы.
Выход
| Параметр | Значение для NSP-1000-24 |
|---|---|
| Выходное напряжение постоянного тока | 24 В |
| Номинальный ток | 41,7 А |
| Диапазон тока | 0 ~ 41,7 А |
| Номинальная мощность | 1000,8 Вт |
| Пиковый ток в течение 5 с | 83,4 А |
| Пиковая мощность в течение 5 с | 2000 Вт |
| Диапазон регулировки выходного напряжения | 21,6 ~ 28,8 В |
| Пульсации и шум, максимум | 200 мВ п-п |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Установка и время нарастания | 2500 мс, 80 мс / 115 В; 1500 мс, 80 мс / 230 В; 1500 мс, 80 мс / 277 В |
| Время удержания | 12 мс при 70% нагрузки; 8 мс при полной нагрузке |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение для NSP-1000-24 |
|---|---|
| Диапазон входного напряжения | 85 ~ 305 В переменного тока; 120 ~ 431 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | 0,98 при 115 В; 0,95 при 230 В; 0,92 при 277 В, при полной нагрузке |
| КПД, тип. | 93,5% |
| Пусковой ток, тип. | 25 А при 115 В; 40 А при 230 В; 50 А при 277 В, холодный старт |
| Входной ток, тип. | 12 А при 115 В; 6 А при 230 В; 5 А при 277 В |
| Ток утечки | Ток утечки на землю <350 мкА (среднеквадр.), ток прикосновения <100 мкА (среднеквадр.) при 277 В |
Защита
| Параметр | Поведение для NSP-1000-24 |
|---|---|
| Короткое замыкание | Ограничение постоянным током, блокировка выходного напряжения с отключением через 5 с; для восстановления требуется повторная подача питания переменного тока |
| Перегрузка | От 105% до 200% от номинальной выходной мощности — отключение через 5 с непрерывной работы; восстановление после повторной подачи питания переменного тока |
| Перенапряжение | 20 ~ 25 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Режим ограничения тока | Постоянное ограничение тока с автоматическим восстановлением после устранения аварийного состояния |
Функциональные возможности
| Параметр | Значение |
|---|---|
| Удалённый контроль напряжения | Компенсация падения напряжения на проводах нагрузки до 0,5 В постоянного тока |
| Удалённое включение/выключение | Включение при коротком замыкании между R.C и +5V-AUX; выключение при разомкнутой цепи |
| Вспомогательное питание 5 В | 5 В вспомогательного питания, 0,2 А, допуск ±15%, пульсации 150 мВ п-п |
| Вспомогательное питание 12 В | 12 В вспомогательного питания, 0,8 А, допуск ±15%, пульсации 450 мВ п-п |
| Сигнал DC OK | Выход с контактной нагрузкой до 5 В DC / 10 мА, резистивная нагрузка |
| Программирование выходного напряжения | 0 ~ 120% от номинального выходного напряжения |
| Программирование выходного тока | 0 ~ 100% от номинального тока |
| Параллельная работа | До 4000 Вт или до 4 блоков, активное распределение тока |
| Интерфейс связи | CANBus, MODBus — по запросу |
| Шум вентилятора, тип. | 18 дБ при 10% нагрузки и Ta=25℃; 24 дБ при 70% нагрузки и Ta=25℃ |
Параллельная работа
Источник питания поддерживает активное распределение тока и допускает параллельное включение до 4 единиц. Разница выходных напряжений между параллельно работающими блоками должна быть менее 0,2 В постоянного тока. Максимальный выходной ток в параллельном режиме определяется выражением:
Максимальный выходной ток = (номинальный ток одного блока) × (число блоков) × 0,9
При параллельной работе минимальная нагрузка должна быть выше 5% от общей нагрузки, иначе возможно неравномерное распределение тока и переход части блоков в режим ожидания.
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40 ~ +85℃, при температурной выше +60℃ требуется снижение нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 60℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | До 5000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|---|
| Категория перенапряжения | III |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25℃ / 70% RH |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Двойная или усиленная изоляция | Первичная-вторичная: 2×MOPP; первичная-земля: 1×MOPP; вторичная-земля: 1×MOPP |
| Соответствие стандартам безопасности | IEC/EN 62368-1; IEC/EN 60601-1; IEC/EN 61558-1/-2-16; IEC/EN 60335-1; IEC/EN 62477-1; IEC/EN/UL 61010-1/-2-201; IEC/EN/ANSI/AAMI ES60601-1 |
| SELV | IEC/EN 61558-2-16 (SELV, 12 ~ 60 В); IEC/EN 60335-1 (SELV, 12 ~ 36 В); IEC/EN 62368-1 (SELV/ES1, 12 ~ 48 В) |
| Эмиссия ЭМС | BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832, класс B; BS EN/EN55014-1, BS EN/EN55011, класс B; BS EN/EN61000-3-2, класс A; BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | BS EN/EN55035; BS EN/EN61000-6-2; BS EN/EN60601-1-2; BS EN/EN55014-2; KS C 9835; SEMI F47, испытано при 200 В AC |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| EFT / Burst | Уровень 3, 2 кВ |
| Surge | Уровень 3, 2 кВ, линия-лини; 4 кВ, линия-земля |
| Проведённые помехи | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Излучаемые помехи | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
МТBF, габариты и упаковка
| Параметр | Значение |
|---|---|
| MTBF | 910,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 87,5 тыс. ч минимум по MIL-HDBK-217F (25℃) |
| Габариты | 230 × 127 × 41 мм |
| Масса | 1,4 кг |
| Упаковка | 9 шт. / 12,6 кг / 0,85 CUFT |
Конструктивные сведения
| Параметр | Значение |
|---|---|
| Тип исполнения | Закрытый корпус |
| Охлаждение | Встроенный интеллектуальный контроль скорости вентилятора |
| Материал и защита платы | Конформное покрытие печатной платы |
| Монтаж | Через крепёжные кронштейны; допускается установка на монтажную поверхность |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. При низком входном напряжении может потребоваться снижение нагрузки. См. разделы по статическим характеристикам.
3. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает погрешность установки, стабилизацию по линии и по нагрузке.
5. Время установки измеряется при первом холодном пуске. Повторные включения/выключения могут увеличить время установки.
6. При использовании сигнала PV для регулировки выходного напряжения при определённых режимах пульсации и шум могут превышать значения, указанные в спецификации.
7. Измерение шума вентилятора выполнено по ISO-7779.
8. Регуляторный знак RCM применяется на добровольной основе.
9. Некоторые заводские исполнения или модификации могут не иметь знака BIS.
10. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; EMC-испытания выполнялись при монтаже на металлическую пластину 720 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
11. MOPP пригоден для входного напряжения 100~240 В AC только.
12. Снижение допустимой температуры окружающей среды на высоте выше 2000 м: 3,5℃/1000 м для моделей без вентилятора и 5℃/1000 м для моделей с вентилятором.
