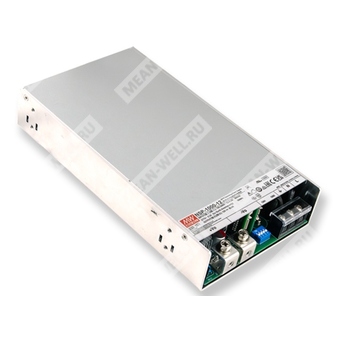

NSP-1000-27 — программируемый промышленный AC/DC источник питания на 1000 Вт с расширенными функциями управления и параллельной работой.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| 1 |
NSP |
Серия источников питания |
| 2 |
1000 |
Номинальная мощность 1000 Вт |
| 3 |
27 |
Выходное напряжение 27 В |
| 4 |
Пусто |
Базовая версия с CANBus |
Назначение
NSP-1000-27 представляет собой промышленный закрытый AC/DC источник питания с коррекцией коэффициента мощности, рассчитанный на высокую надежность, широкий диапазон входного напряжения и применение в различных отраслях, включая промышленную автоматизацию, телекоммуникации, медицинскую технику, системы безопасности и энергетические узлы.
Описание
Серия NSP-1000 — это 1000-ваттные AC/DC источники питания с функцией PFC, предназначенные для применения в системах, где требуются высокая надежность, высокий КПД, программируемые режимы и возможность работы в параллельном включении. Конструкция ориентирована на компактное размещение в аппаратуре и шкафном оборудовании. Для модели NSP-1000-27 характерны программируемое выходное напряжение и ток, режим постоянного тока, пиковая перегрузочная способность, удаленное включение/выключение, удаленная компенсация падения напряжения на проводах, сигналы DC OK, вспомогательные напряжения питания, а также встроенный CANBus, с возможностью MODBus по запросу.
Особенности
- Диапазон входного напряжения 85–305 В переменного тока с PFC; доступна работа от 277 В переменного тока.
- Глобальная применимость по входным сетям.
- Пиковая мощность до 200%.
- КПД до 94%.
- Программируемое выходное напряжение 0–120% номинала.
- Программируемый выходной ток 0–100% номинала.
- Параллельная работа до 4 устройств, суммарно до 4000 Вт.
- Встроенные ORing MOS.
- Встроенный CANBus; MODBus — по запросу.
- Рабочая температура от -40 до +85 °C, при полной нагрузке до +60 °C.
- Очень низкий ток утечки, менее 350 мкА.
- Подходит для BF-применений в медицинской технике.
- Встроенный ограничитель постоянного тока.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Удаленное включение/выключение, remote sense, DC OK, вспомогательные выходы 5 В и 12 В.
- Категория перенапряжения III.
- Работа на высоте до 5000 м.
- Встроенное интеллектуальное управление скоростью вентилятора, низкий шум.
- Конформное покрытие.
Области применения
- Промышленное оборудование и системы управления.
- Системы безопасности.
- Механическое и электрическое оборудование.
- Электронные приборы и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование питания PoE.
- Домашняя автоматизация.
- Медицинские устройства.
- Суперконденсаторные системы.
Основные электрические параметры
| Параметр |
Значение для NSP-1000-27 |
| Номинальное выходное напряжение |
27 В |
| Диапазон регулировки выходного напряжения |
24,3–32,4 В |
| Номинальный выходной ток |
37 А |
| Диапазон выходного тока |
0–37 А |
| Номинальная мощность |
999 Вт |
| Пиковый ток 5 с |
64 А |
| Пиковая мощность 5 с |
2000 Вт |
| Пульсации и шум |
200 мВ п-п |
| Линейная стабилизация |
±1,0% |
| Нагрузка стабилизации |
±0,5% |
| Допуск выходного напряжения |
±0,5% |
| Время установки и нарастания |
1500 мс, 80 мс при 230 В AC |
| Время удержания |
12 мс при 70% нагрузки, 8 мс при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85–305 В AC / 120–431 В DC |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности |
0,98 при 115 В AC; 0,95 при 230 В AC; 0,92 при 277 В AC, при полной нагрузке |
| Типовой КПД |
93% для 27 В |
| Пусковой ток |
40 А при 230 В AC |
| Ток сети переменного тока |
6 А при 230 В AC |
| Ток утечки |
Утечка на землю менее 350 мкА (rms) при 277 В AC; ток прикосновения менее 100 мкА (rms) при 277 В AC |
Выход
| Параметр |
Значение |
| Выходное напряжение |
27 В |
| Диапазон регулировки |
0–120% от номинального выходного напряжения |
| Диапазон программирования тока |
0–100% от номинального тока |
| Пиковая мощность |
До 200% от номинала в течение 5 секунд |
| Режим ограничения тока |
Режим постоянного тока |
| Выходное напряжение при полной нагрузке |
27 В |
Защиты
| Параметр |
Значение |
| Короткое замыкание |
Режим: отключение и защелкивание выхода; для восстановления требуется повторная подача питания |
| Перегрузка |
При превышении 105% до 200% от номинальной мощности более 5 секунд — отключение, восстановление после повторной подачи питания |
| Перенапряжение |
29–37 В |
| Перегрев |
Отключение выхода, автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение |
| Удаленная компенсация |
Компенсация падения напряжения на проводах нагрузки до 0,5 В DC |
| Удаленное включение/выключение |
Электрический сигнал или сухой контакт; включение — замыкание цепи RC, выключение — размыкание RC |
| Вспомогательное питание |
5 В AUX, 0,2 А; 12 В AUX, 0,8 А |
| Сигнал DC OK |
Контактная нагрузка до 5 В DC / 10 мА, резистивная |
| CANBus / MODBus |
CANBus встроен; MODBus — по запросу |
| Параллельная работа |
До 4000 Вт или до 4 единиц |
| Интеллектуальный вентилятор |
Автоматическое управление скоростью по внутренней температуре источника питания |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C, с учетом графика дерейтинга |
| Рабочая температура при полной нагрузке |
До +60 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0–60 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации |
До 5000 м |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
910,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 87,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
230 × 127 × 41 мм |
| Масса |
1,4 кг |
| Упаковка |
9 шт.; 12,6 кг; 0,85 куб. фута |
Безопасность и ЭМС
| Параметр |
Значение |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Категория перенапряжения |
III |
| SELV |
IEC/EN 61558-2-16 (SELV, 12–60 В); IEC/EN 60335-1 (SELV, 12–36 В); IEC/EN/UL 62368-1 (SELV/ES1, 12–48 В) |
Соответствие стандартам
Соответствует требованиям IEC/EN/UL 62368-1, IEC/EN 60601-1, IEC/EN 61558-1/-2-16, IEC/EN 60335-1, IEC/EN/UL 61010-1/-2-201, IEC/EN 62477-1, а также ряду региональных стандартов и сертификаций, включая CB, DEKRA, UL, CCC, BSMI, EAC, SEMI F47, KC/BIS.
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность настройки, линейную стабилизацию и стабилизацию по нагрузке.
- Время установки измеряется при первом холодном пуске; повторные включения и выключения могут увеличивать это время.
- При использовании сигнала PV для регулировки выходного напряжения при определенных условиях возможен выход пульсаций и шума за пределы, заданные в спецификации.
- Испытание шума вентилятора выполнено по ISO-7779.
- RCM применяется на добровольной основе; оборудование соответствует применимым IEC- или AS/NZS-стандартам.
- Некоторые заводские исполнения или модели могут не иметь знака BIS; требуется уточнение у отдела продаж.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; ЭМС-испытания выполнялись на монтажной металлической пластине 720 × 360 мм толщиной 1 мм.
- MOPP применим только для входа 100–240 В AC.
- При высоте эксплуатации выше 2000 м температурный дерейтинг составляет 5 °C/1000 м для моделей с вентилятором и 3,5 °C/1000 м для безвентиляторных моделей.
