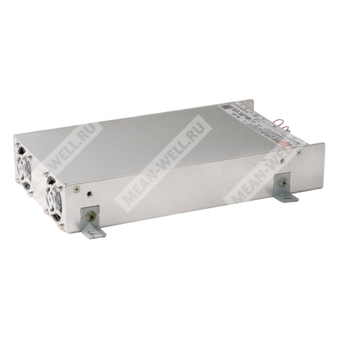

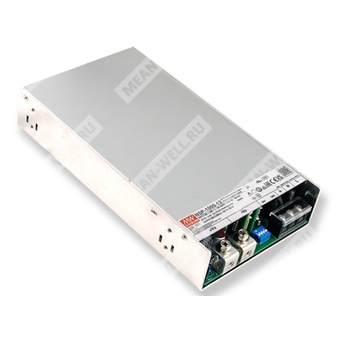

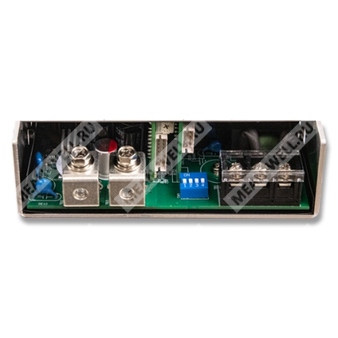

NSP-1000-36
NSP-1000-36 - 1000-Вт AC/DC источник питания для промышленной, медицинской и автоматизационной аппаратуры с программируемыми режимами.
Расшифровка партномера
| Позиция в партномере | Значение |
| NSP | Серия источников питания Mean Well NSP |
| 1000 | Номинальная мощность 1000 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Назначение и особенности
NSP-1000-36 представляет собой встраиваемый AC/DC источник питания мощностью 1000 Вт с коррекцией коэффициента мощности, широким диапазоном входного напряжения и возможностью программирования выходного напряжения и тока. Модель рассчитана на применение в промышленной автоматике, системах управления, телекоммуникационном и сетевом оборудовании, медицинской аппаратуре, энергетическом оборудовании и других ответственных системах.
Ключевые особенности изделия:
- вход 85–305 В переменного тока с активным PFC;
- высокий КПД до 94%;
- программируемое выходное напряжение в диапазоне 0–120% от номинала;
- программируемый выходной ток в диапазоне 0–100% от номинала;
- режим постоянного тока с пиковой мощностью до 200%;
- параллельное включение до 4 блоков с функцией разделения тока;
- встроенные интерфейсы удалённого управления, дистанционного контроля и сигнализации DC OK;
- питание вспомогательных цепей 5 В и 12 В;
- соответствие требованиям по безопасности и ЭМС для широкого спектра применений, включая медицинские и промышленные стандарты;
- работа в диапазоне температур от -40 до +85 °C с дерейтингом выше +60 °C;
- низкий ток утечки, пригодность для BF-оборудования;
- конформное покрытие печатной платы.
Области применения
- промышленная автоматика и системы управления;
- охранные системы;
- электромеханическое и электротехническое оборудование;
- электронные приборы и аппаратура;
- сетевое оборудование;
- телекоммуникационные устройства;
- оборудование для питания PoE;
- домашняя автоматизация;
- медицинские устройства;
- суперконденсаторные системы.
Выходные параметры
| Параметр | Значение для NSP-1000-36 |
| Выходное напряжение постоянного тока | 36 В |
| Выходной ток | 27,8 А |
| Диапазон выходного тока | 0–27,8 А |
| Номинальная мощность | 1000,8 Вт |
| Пиковый ток в течение 5 с | 55,6 А |
| Пиковая мощность в течение 5 с | 2000 Вт |
| Диапазон подстройки выходного напряжения | 32,4–43,2 В |
| Пульсации и шум | 300 мВ п-п |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, запуск | 2500 мс при 115 В AC; 1500 мс при 230 В AC; 1500 мс при 277 В AC |
| Время удержания | 12 мс при 70% нагрузки; 8 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В AC; 120–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | 0,98 при 115 В AC; 0,95 при 230 В AC; 0,92 при 277 В AC при полной нагрузке |
| Типичный КПД | 93% |
| Пусковой ток | 25 А при 115 В AC; 40 А при 230 В AC; 50 А при 277 В AC, холодный старт |
| Потребляемый ток по сети | 12 А при 115 В AC; 6 А при 230 В AC; 5 А при 277 В AC |
| Ток утечки на землю | <350 мкА (ср.кв.) при 277 В AC |
| Ток прикосновения | <100 мкА (ср.кв.) при 277 В AC |
Защиты
| Параметр | Поведение |
| Короткое замыкание | Ограничение постоянного тока; в режиме peak power блок выключается через 5 с, восстановление после повторной подачи питания AC. В режиме current limiting — автоматическое восстановление после устранения причины. |
| Перегрузка | В режиме peak power: при превышении 105% от номинальной мощности более 5 с блок выключается; восстановление после повторной подачи питания AC. При нагрузке более 200% от номинальной мощности активируется ограничение постоянного тока, блок выключается через 5 с непрерывной работы; восстановление после повторной подачи питания AC. В режиме current limiting — автоматическое восстановление после устранения причины. |
| Перенапряжение | 44–54 В |
| Перегрев | Выключение выходного напряжения с последующим автоматическим восстановлением после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Дистанционное управление | Включение/выключение электрическим сигналом или сухим контактом между R.C и +5V-AUX |
| Дистанционная компенсация падения напряжения | До 0,5 В DC по проводам нагрузки |
| Программирование выходного напряжения | 0–120% от номинального значения |
| Программирование выходного тока | 0–100% от номинального значения |
| Параллельная работа | До 4000 Вт или до 4 блоков, с активным разделением тока |
| Сигнал DC OK | Контактный выход, максимальная нагрузка 5 В DC / 10 мА, резистивная нагрузка |
| Интерфейс связи | CANBus встроенный или MODBus по запросу |
| Вспомогательное питание 5 В | 5 В DC, 0,2 А, допуск ±15%, пульсации 150 мВ п-п |
| Вспомогательное питание 12 В | 12 В DC, 0,8 А, допуск ±15%, пульсации 450 мВ п-п |
| Управление вентилятором | Интеллектуальное, по внутренней температуре источника питания |
| Уровень шума вентилятора | 24 дБ при 70% нагрузки и Ta=25 °C; 18 дБ при 10% нагрузки и Ta=25 °C |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, при температуре выше +60 °C требуется дерейтинг |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y и Z |
| Высота эксплуатации | До 5000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Категория перенапряжения | III |
| Изоляционное сопротивление | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Изоляция | Первичная-выход: 2xMOPP; первичная-земля: 1xMOPP; вторичная-земля: 1xMOPP |
| SELV | IEC/EN 61558-2-16 (SELV, 12–60 В); IEC/EN 60335-1 (SELV, 12–36 В); IEC/EN/UL 62368-1 (SELV/ES1, 12–48 В) |
| ЭМС излучение | Проводимые помехи, гармонические токи, мерцание напряжения, излучаемые помехи по соответствующим стандартам, класс B / класс A в зависимости от нормы |
| ЭМС помехоустойчивость | ESD, EFT/Burst, Surge, проводимые помехи, магнитное поле, провалы и прерывания напряжения, излучаемое поле по указанным в документе уровням |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 910,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 87,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 230 × 127 × 41 мм |
| Масса | 1,4 кг |
| Упаковка | 9 шт. / 12,6 кг / 0,85 CUFT |
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. При пониженном входном напряжении может потребоваться дерейтинг. Следует учитывать соответствующие кривые характеристик.
3. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает настройку, нестабильность по сети и нестабильность по нагрузке.
5. Время установки измеряется при первом холодном пуске; повторные включения/выключения могут увеличить это время.
6. При использовании сигнала PV для регулировки выходного напряжения уровень пульсаций и шума может превышать значения, указанные в спецификации, при определённых режимах работы.
7. Измерение шума вентилятора выполнено по методике ISO-7779.
8. Маркировка RCM применяется на добровольной основе; изделие соответствует применимым стандартам IEC или AS/NZS, а также AS/NZS 3820, где это применимо.
9. Для некоторых заводов или модификаций может отсутствовать логотип BIS; для уточнения следует обратиться в отдел продаж Mean Well.
10. Источник питания рассматривается как компонент для установки в конечное изделие; испытания ЭМС выполнялись при монтаже на металлической пластине 720 × 360 мм толщиной 1 мм.
11. MOPP применимо только для входа 100–240 В AC.
12. Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м.
