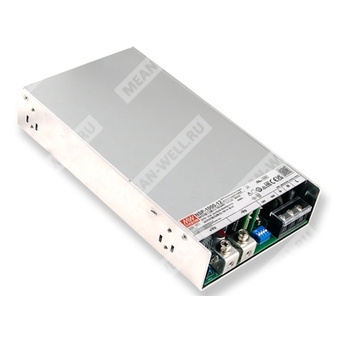

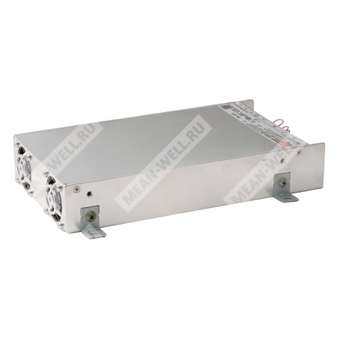

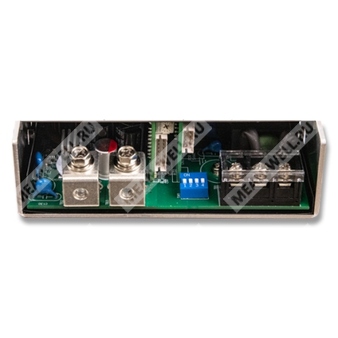

NSP-1000-60 - источник питания AC/DC мощностью 1000 Вт для промышленного, медицинского и телекоммуникационного оборудования.
Расшифровка партномера
| Обозначение |
Расшифровка |
| NSP |
Серия источников питания Mean Well NSP |
| 1000 |
Номинальная мощность 1000 Вт |
| 60 |
Выходное напряжение 60 В |
Описание
NSP-1000-60 представляет собой закрытый высоконадежный источник питания AC/DC серии NSP-1000 с функцией коррекции коэффициента мощности (PFC), рассчитанный на промышленное применение, а также на оборудование с повышенными требованиями к безопасности и электромагнитной совместимости. Модель обеспечивает номинальное выходное напряжение 60 В, широкую область применения, высокую эффективность, программируемые параметры выходного напряжения и тока, а также поддержку параллельной работы нескольких блоков.
Назначение и области применения
- Промышленная автоматика и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование электропитания PoE
- Домашняя автоматизация
- Медицинские устройства
- Суперконденсаторные системы
Основные особенности
- Вход 85–305 В переменного тока с PFC; доступна работа от 277 В AC
- Высокая эффективность до 94%
- Программирование выходного напряжения в диапазоне 0–120%
- Программирование выходного тока в диапазоне 0–100%
- Режим постоянного тока с пиковой мощностью до 200%
- Параллельная работа с общей мощностью до 4000 Вт
- Рабочий диапазон температур от -40 до +85 °C
- Соответствие OVC III
- Встроенные функции Remote Control, Remote Sense, DC OK, вспомогательное питание
- Внутреннее PCB-покрытие
- Полный набор защитных функций
- Поддержка CANBus, MODBus — по запросу
- Подходит для BF-класса медицинского оборудования
- Низкий ток утечки: менее 350 мкА
Выход
| Параметр |
Значение |
| Выходное напряжение |
60 В |
| Выходной ток |
16,8 А |
| Диапазон выходного тока |
0–16,8 А |
| Номинальная мощность |
1008 Вт |
| Пиковый ток за 5 с |
33,4 А |
| Пиковая мощность за 5 с |
2000 Вт |
| Диапазон регулировки выходного напряжения |
54–72 В |
| Пульсации и шум |
450 мВп-п |
| Линейная стабилизация |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
| Допуск выходного напряжения |
±0,5% |
| Время включения и нарастания |
1500 мс при 230 В AC; 1500 мс при 277 В AC |
| Время удержания |
8 мс при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85–305 В AC / 120–431 В DC |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности |
0,98 при 115 В AC; 0,95 при 230 В AC; 0,92 при 277 В AC; при полной нагрузке |
| Типовой КПД |
94% |
| Типовой ток потребления по переменному току |
5 А при 277 В AC |
| Пусковой ток |
50 А при 277 В AC |
| Ток утечки |
Ток утечки на землю менее 350 мкА (RMS) при 277 В AC; ток прикосновения менее 100 мкА (RMS) при 277 В AC |
Защита
| Параметр |
Режим работы / порог |
| Короткое замыкание |
Режим ограничения постоянного тока; выключение через 5 с, восстановление после повторной подачи питания AC |
| Перегрузка |
При 105–200% от номинальной выходной мощности — выключение через 5 с непрерывной работы, восстановление после повторной подачи питания AC |
| Перенапряжение |
73–86 В |
| Перегрев |
Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр |
Значение |
| Удалённое измерение |
Компенсация падения напряжения на проводах нагрузки до 0,5 В DC |
| Удалённое включение/выключение |
Управление электрическим сигналом или сухим контактом; включение — замыкание RC, выключение — размыкание RC |
| Вспомогательное питание |
5 В AUX, 0,2 А; 12 В AUX, 0,8 А |
| Программирование выходного напряжения |
0–120% от номинального значения |
| Программирование выходного тока |
0–100% от номинального тока |
| Параллельная работа |
До 4000 Вт или до 4 блоков; активное распределение тока |
| Сигнал DC OK |
Контактная нагрузка до 5 В DC / 10 мА |
| Интерфейс связи |
CANBus встроенный; MODBus — по запросу |
| Ограничение тока |
Встроенная схема ограничения постоянного тока |
| Шум вентилятора |
24 дБ при 70% нагрузке и Ta=25°C |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C; при температуре выше +60 °C требуется дерейтинг |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0–60 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота |
До 5000 м |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
910,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 87,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
230 × 127 × 41 мм |
| Масса |
1,4 кг |
| Упаковка |
9 шт. / 12,6 кг / 0,85 CUFT |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение |
Вход–выход: 4 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 1,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения |
OVC III |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16 (SELV, 12–60 В); IEC/EN 60335-1 (SELV, 12–36 В); IEC/EN 62368-1 (SELV/ES1, 12–48 В) |
| Соответствие стандартам безопасности |
IEC/EN 61558-1/-2-16, IEC/EN/UL 62368-1, IEC/EN 60335-1, IEC/EN/ANSI/AAMI ES60601-1, IEC/EN/UL 61010-1/-2-201, IEC/EN 62477-1 |
| Эмиссия ЭМС |
BS EN/EN55032(CISPR32), CNS 15936, GB/T 9254.1, KS C 9832 Class B; BS EN/EN55014-1(CISPR14-1); BS EN/EN55011(CISPR11) Class B; BS EN/EN61000-3-2 Class A; BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС |
BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN60601-1-2, BS EN/EN55014-2, KS C 9835, SEMI F47 при 200 В AC |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать соответствующие графики статических характеристик.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- Время включения измеряется при первом холодном запуске; многократное включение/выключение может увеличить это время.
- При использовании сигнала PV для регулировки выходного напряжения пульсации могут превысить значения, указанные в спецификации.
- Измерение шума вентилятора выполнено по ISO-7779.
- Маркировка RCM применяется на добровольной основе и подтверждает соответствие применимым стандартам IEC или AS/NZS, а также AS/NZS 3820, где применимо.
- Для некоторых исполнений может отсутствовать логотип BIS; для уточнения необходимо обращаться в продажи MEAN WELL.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; при интеграции требуется повторная проверка соответствия ЭМС конечного оборудования.
- Требования MOPP применимы только при входном напряжении 100–240 В AC.
- Снижение допустимой температуры окружающей среды при высоте выше 2000 м составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
