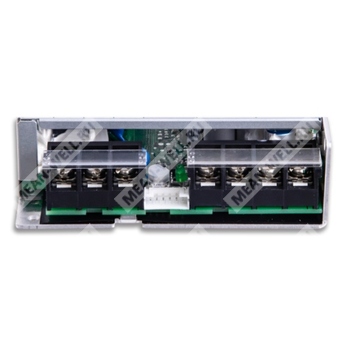

NSP-150-15 - импульсный AC/DC источник питания 150 Вт с коррекцией коэффициента мощности и широким диапазоном входного напряжения.
Расшифровка партномера
| Позиция |
Расшифровка |
| NSP |
Серия источников питания |
| 150 |
Номинальная мощность 150 Вт |
| 15 |
Выходное напряжение 15 В |
Назначение
NSP-150-15 — это AC/DC источник питания открытого исполнения мощностью 150 Вт, предназначенный для промышленной автоматизации, систем управления, телекоммуникационного и сетевого оборудования, а также медицинской и другой электронной аппаратуры. Модель относится к серии NSP-150 и поддерживает работу в широком диапазоне входного напряжения, имеет встроенную коррекцию коэффициента мощности, дистанционное управление, удалённую обратную связь по напряжению и сигнал DC OK.
Особенности
- Вход 85~305 В переменного тока с коррекцией коэффициента мощности.
- Работа от 120~431 В постоянного тока.
- Номинальная мощность 150 Вт.
- Высокий КПД — до 93%.
- Низкое потребление без нагрузки.
- Компактные габариты 129×97×30 мм.
- Безвентиляторное исполнение.
- Диапазон рабочей температуры от -40 до +85 °C.
- Поддержка режима постоянного тока и ограничения пусковых/пиковых перегрузок.
- Встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное дистанционное включение/выключение.
- Дистанционная компенсация падения напряжения в линии нагрузки.
- Сигнал состояния выхода DC OK.
- Покрытие печатной платы защитным лаком.
- Соответствие требованиям по низкому току утечки, подходит для BF-класс медицинских применений.
Применение
- Промышленная автоматика и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование с питанием PoE.
- Системы домашней автоматизации.
- Медицинские устройства.
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
15 В |
| Номинальный ток |
10 А |
| Диапазон тока нагрузки |
0 ~ 10 А |
| Номинальная мощность |
150 Вт |
| Диапазон регулировки выходного напряжения |
15 ~ 19 В |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, нарастания |
1000 мс, 80 мс / 230 В переменного тока |
| Время удержания |
16 мс при полной нагрузке |
| Пульсации и шум |
150 мВ п-п |
| Допуск по напряжению |
±2,0% |
| Пиковая мощность |
300 Вт в течение 5 с |
| Пиковый ток 5 с |
20 А |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 305 В переменного тока; 120 ~ 431 В постоянного тока |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0,98 / 115 В; PF > 0,93 / 230 В; PF > 0,9 / 277 В при полной нагрузке |
| КПД |
93% |
| Потребляемый ток |
1,55 А / 115 В; 0,75 А / 230 В; 0,63 А / 277 В |
| Пусковой ток |
23 А / 115 В; 45 А / 230 В; 55 А / 277 В, холодный старт |
| Потребление без нагрузки |
0,3 Вт / 115 В; 0,5 Вт / 230 В; 0,5 Вт / 277 В при выключенном удалённом управлении |
| Потребление без нагрузки при включённом удалённом управлении |
3 Вт / 115 В; 3 Вт / 230 В; 3 Вт / 277 В |
| Ток утечки |
Ток утечки на землю < 350 мкА (RMS) при 277 В; ток прикосновения < 100 мкА (RMS) при 277 В |
Защиты
| Параметр |
Описание |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка |
Для 15 В: 105%~150% от номинальной выходной мощности; ограничение постоянным током более 5 с, затем отключение выхода, повторный запуск от сети |
| Перенапряжение |
15 ~ 19 В; тип защиты — отключение выхода, восстановление после повторного включения питания |
| Перегрев |
Отключение выхода, восстановление после повторного включения питания |
Функции
| Параметр |
Значение |
| Дистанционное управление |
Включение: RC+ и RC- 0 ~ 0,8 В постоянного тока или разомкнуто; выключение: RC+ и RC- 3,3 ~ 10 В постоянного тока от внешнего источника |
| Дистанционная обратная связь |
Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Сигнал DC OK |
Сигнал на фототранзисторе, контактная нагрузка до 15 В постоянного тока / 10 мА, резистивная |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40 ~ +85 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C (0 ~ 60 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации |
До 5000 м |
Массо-габаритные данные и надёжность
| Параметр |
Значение |
| Габариты |
129 × 97 × 30 мм |
| Масса |
0,4 кг |
| Упаковка |
30 шт. / 13 кг / 0,76 куб. фута |
| MTBF |
2159,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 258,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC61010-1/-2-201, IEC60601-1, IEC62477-1 |
| Стандарты/сертификация |
UL62368-1, ANSI/AAMI ES60601-1, UL61010-1/-2-201, GB4943.1, CNS15598-1, TP TC 004, KC 62368-1 и BIS IS 13252(Part 1) — по запросу |
| Изоляционное сопротивление |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение |
I/P-O/P: 4,2 кВ AC; I/P-FG: 2,1 кВ AC; O/P-FG: 1,5 кВ AC |
| Уровень изоляции |
Первичная-Вторичная: 2xMOPP; Первичная-Земля: 1xMOPP; Вторичная-Земля: 1xMOPP |
| Категория перенапряжения |
OVC III для входа 100–240 В AC; OVC II для ряда других режимов, в том числе до 5000 м |
| ЭМС излучение |
Проводимые и излучаемые помехи: класс B; гармонические составляющие: класс A; фликер — по стандарту |
| ЭМС помехоустойчивость |
ESD: уровень 4, 15 кВ воздух / 8 кВ контакт; EFT/Burst: уровень 3, 2 кВ; Surge: уровень 4, 2 кВ линия-линия, 4 кВ линия-земля; Conducted: уровень 3, 10 В; Magnetic Field: уровень 4, 30 А/м; Voltage Dips and Interruptions: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов; Radiated: уровень 3, 10 В/м (80 МГц~2,7 ГГц), таблица 9: 9~28 В/м (385 МГц~5,78 ГГц) |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться понижение мощности.
- Маркировка RCM применяется на добровольной основе; изделие соответствует применимым стандартам IEC или AS/NZS.
- ЭМС-испытания выполнены на металлической пластине 360×360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Для некоторых заводов или модификаций изделие может поставляться без знака BIS.
- MOPP применим только при входном напряжении 100–240 В AC.
- Для высоты выше 2000 м температурное понижение нагрузки составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- При входном напряжении ниже 100 В AC и температуре -30 °C возможно повторное включение в течение 3 секунд после подачи питания.
