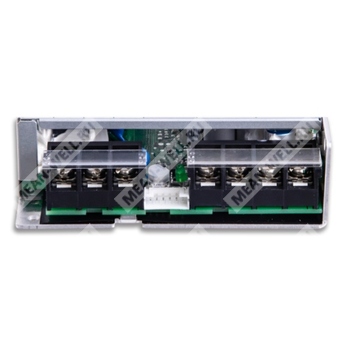

NSP-150-24 - сетевой AC/DC источник питания 24 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| NSP |
NSP |
Серия источников питания |
| 150 |
150 |
Номинальная мощность серии: 150 Вт |
| 24 |
24 |
Выходное напряжение: 24 В |
Назначение и особенности
NSP-150-24 — это компактный AC/DC источник питания открытого исполнения мощностью 150 Вт с коррекцией коэффициента мощности, предназначенный для применения в промышленной автоматике, системах управления, охранных системах, телекоммуникационном оборудовании, медицинской технике и других областях, где требуется стабильное питание 24 В постоянного тока.
Модель относится к серии NSP-150, поддерживает широкий диапазон входного напряжения, обладает высокой эффективностью, малым потреблением холостого хода, функцией дистанционного включения/выключения, удалённой компенсацией падения напряжения на проводах и сигналом DC OK.
Области применения
- оборудование промышленной автоматизации и системы управления;
- охранные системы;
- механическое и электротехническое оборудование;
- электронные приборы, устройства и аппаратура;
- сетевое оборудование;
- телекоммуникационные устройства;
- оборудование питания PoE;
- домашняя автоматизация;
- медицинские устройства.
Особенности серии
- вход 85…305 В переменного тока с коррекцией коэффициента мощности;
- поддержка питания от сетей 277 В переменного тока;
- выходная мощность 150 Вт;
- до 93 % КПД;
- низкое потребление без нагрузки;
- конструкция без вентилятора;
- рабочий диапазон температур от -40 до +85 °C;
- класс перенапряжения III;
- встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева;
- встроенное дистанционное управление;
- встроенный сигнал DC OK;
- внутреннее защитное покрытие печатной платы;
- 2 x MOPP;
- очень малый ток утечки;
- подходит для BF-классной медицинской аппаратуры.
Описание
NSP-150-24 представляет собой импульсный источник питания переменного/постоянного тока серии NSP-150 с номинальной выходной мощностью 150 Вт и выходным напряжением 24 В. Изделие выполнено в компактном корпусе 129 × 97 × 30 мм, что облегчает его размещение в ограниченном монтажном объёме.
Источнику питания свойственен широкий входной диапазон 85…305 В переменного тока или 120…431 В постоянного тока, что обеспечивает совместимость с глобальными сетями электропитания. Внутренняя схемотехника включает коррекцию коэффициента мощности, узел переключения, выпрямления и фильтрации, а также цепи контроля перенапряжения и постоянного тока.
Для модели NSP-150-24 предусмотрена дистанционная блокировка выхода, удалённая компенсация падения напряжения на проводах нагрузки до 0,3 В, а также формирование сигнала состояния DC OK посредством фототранзисторного выхода. Источник рассчитан на эксплуатацию в широком температурном диапазоне и имеет понижение допустимой нагрузки при повышении температуры и отдельных входных режимах.
Таблица расшифровки по основным параметрам
| Параметр |
Значение для NSP-150-24 |
| Серия |
NSP-150 |
| Номинальная мощность |
150 Вт |
| Выходное напряжение |
24 В |
Выход
| Параметр |
NSP-150-24 |
| Выходное напряжение постоянного тока |
24 В |
| Номинальный ток |
6,3 А |
| Диапазон тока |
0…6,3 А |
| Номинальная мощность |
151,2 Вт |
| Диапазон подстройки напряжения |
21…26 В |
| Стабилизация по сети |
±1,0 % |
| Стабилизация по нагрузке |
±0,5 % |
| Время включения, нарастания |
1500 мс, 80 мс при 115 В; 1000 мс, 80 мс при 230 В; 1000 мс, 80 мс при 277 В |
| Время удержания |
16 мс при полной нагрузке |
| Пульсации и шум |
200 мВ п-п |
| Допуск по выходному напряжению |
±1,0 % |
| Пиковая мощность, 5 с |
300 Вт |
| Пиковый ток, 5 с |
8,4 А |
Вход
| Параметр |
NSP-150-24 |
| Диапазон входного напряжения |
85…305 В переменного тока / 120…431 В постоянного тока |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности |
PF > 0,98 при 115 В; PF > 0,93 при 230 В; PF > 0,9 при 277 В, при полной нагрузке |
| КПД |
92 % |
| Потребляемый ток |
1,55 А при 115 В; 0,75 А при 230 В; 0,63 А при 277 В |
| Ток пуска |
23 А при 115 В; 45 А при 230 В; 55 А при 277 В, холодный старт |
| Ток утечки |
Ток утечки на землю <350 мкА (СКЗ) при 277 В; ток прикосновения <100 мкА (СКЗ) при 277 В |
| Потребление без нагрузки |
0,3 Вт при 115 В; 0,5 Вт при 230 В; 0,5 Вт при 277 В в режиме Remote Power OFF |
| Потребление в режиме Remote Power ON |
3 Вт при 115 В; 3 Вт при 230 В; 3 Вт при 277 В |
Защита
| Вид защиты |
Поведение NSP-150-24 |
| Короткое замыкание |
Режим Hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка |
Обычно 105…200 % номинальной мощности более 5 с, далее ограничение постоянным током без отключения при Vout>30 %; восстановление автоматически или отключение при Vout<30 % с последующим перезапуском питания переменным током |
| Перенапряжение |
27…36 В; защита с отключением выходного напряжения и восстановлением после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения с восстановлением после повторной подачи питания |
Функции
| Функция |
Параметры NSP-150-24 |
| Дистанционное управление |
POWER ON: RC+ и RC- на уровне 0…0,8 В постоянного тока или разомкнуто; POWER OFF: 3,3…10 В постоянного тока от внешнего источника |
| Удалённая компенсация |
Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Сигнал DC OK |
Фототранзисторный сигнал, контактный рейтинг до 15 В постоянного тока / 10 мА, резистивная нагрузка |
Эксплуатационные параметры
| Параметр |
NSP-150-24 |
| Рабочая температура |
-40…+85 °C |
| Рабочая влажность |
20…90 % RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95 % RH, без конденсации |
| Температурный коэффициент |
±0,05 %/°C в диапазоне 0…60 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Механические данные
| Параметр |
NSP-150-24 |
| Габариты |
129 × 97 × 30 мм |
| Масса |
0,4 кг |
| Упаковка |
30 шт. / 13 кг / 0,76 куб. фута |
| Корпус |
Case No. 308A |
| Материал монтажа |
М3.5 для входных и выходных клемм; момент затяжки 8…10 кгс·см |
| Подключение |
CN1: DJS-1125R-06 или эквивалент |
Надёжность
| Параметр |
NSP-150-24 |
| MTBF |
2159,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 258,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электромагнитная совместимость
| Раздел |
Параметры |
| Эмиссия |
Проводимые помехи, излучаемые помехи, гармонические токи, мерцание напряжения согласно перечисленным стандартам в документе |
| Помехоустойчивость |
ESD, EFT/Burst, Surge, наведённые помехи, магнитное поле, провалы и прерывания напряжения согласно уровню, указанному в документе |
Безопасность и изоляция
| Параметр |
NSP-150-24 |
| Класс безопасности |
Поддержка требований для IEC/EN 62368-1, IEC/EN 60601-1, IEC/EN 60335-1, IEC/EN 61558-1/-2-16, IEC/EN 61010-1/-2-201, IEC/EN 62477-1 и соответствующих национальных стандартов |
| Уровень изоляции |
Первичная цепь — вторичная цепь: 2 x MOPP; первичная — земля: 1 x MOPP; вторичная — земля: 1 x MOPP |
| Испытательное напряжение |
I/P-O/P: 4,2 кВ переменного тока; I/P-FG: 2,1 кВ переменного тока; O/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Категория перенапряжения |
OVC III и OVC II в зависимости от условий применения и высоты |
| SELV |
Для диапазона 5…36 В указаны соответствующие требования SELV |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает начальную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться дополнительное снижение нагрузки; следует учитывать график статических характеристик.
- Маркировка RCM применяется на добровольной основе; изделие соответствует применимым стандартам IEC или AS/NZS.
- Источник питания является компонентом для установки в конечное изделие; испытания ЭМС проведены при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм.
- Для некоторых исполнений или рынков может отсутствовать знак BIS; требуется уточнение у представителя продаж MEAN WELL.
- MOPP применимо только для входа 100…240 В переменного тока.
- Для высоты более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
Краткие электрические данные по варианту 24 В
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Номинальный ток |
6,3 А |
| Номинальная мощность |
151,2 Вт |
| Диапазон подстройки |
21…26 В |
| Пиковая мощность |
300 Вт, до 5 с |
