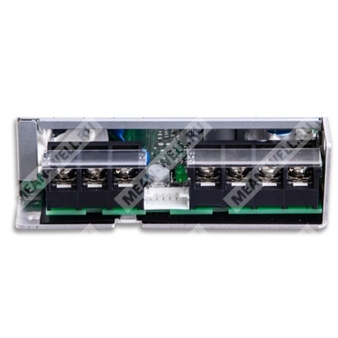

NSP-150-27 — компактный 150-Вт AC/DC источник питания для промышленной, медицинской и иной сертифицированной аппаратуры.
NSP-150-27 представляет собой импульсный AC/DC источник питания открытого исполнения с функцией коррекции коэффициента мощности (PFC), рассчитанный на питание систем промышленной автоматизации, средств связи, телекоммуникационного оборудования, медицинской техники и другой аппаратуры, требующей высокой надежности, широкого диапазона входного напряжения и низкого уровня потребления в режиме холостого хода.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| NSP |
Серия источников питания |
| 150 |
Номинальная выходная мощность 150 Вт |
| 27 |
Номинальное выходное напряжение 27 В |
Назначение и особенности
- AC/DC источник питания мощностью 150 Вт с коррекцией коэффициента мощности.
- Предназначен для применения в промышленной автоматизации, системах управления, безопасности, телекоммуникациях, сетевом оборудовании, медицинской технике и смежных областях.
- Ультраширокий входной диапазон 85–305 В AC и 120–431 В DC.
- Высокий КПД, для данной модификации типовое значение составляет 92,5%.
- Функция постоянного ограничения тока.
- Поддержка дистанционного включения/выключения, дистанционного измерения напряжения на нагрузке и сигнала DC OK.
- Безвентиляторное исполнение, рассчитанное на малошумящие применения.
- Соответствие требованиям категорий перенапряжения III.
- Низкий ток утечки, пригодность для BF-класса медицинского оборудования.
- Наличие внутренних защит и конформного покрытия платы.
Области применения
- Промышленная автоматизация и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Питающее оборудование PoE.
- Домашняя автоматизация.
- Медицинские устройства.
Описание
Серия NSP-150 представляет собой семейство высоконадежных AC/DC источников питания мощностью 150 Вт в компактном корпусе размером 129 × 97 × 30 мм. Модель NSP-150-27 обеспечивает номинальное выходное напряжение 27 В и ориентирована на применение в различных отраслях, где требуются высокая стабильность, низкое энергопотребление в режиме холостого хода и работа в широком температурном диапазоне.
Источник питания выполнен по безвентиляторной схеме, имеет встроенный PFC, работает от сетей переменного тока с широким диапазоном входного напряжения и поддерживает питание от источников постоянного тока. Для моделей серии предусмотрены встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Реализованы функции дистанционного управления и контроля состояния выхода.
Электрические параметры
| Параметр | Значение для NSP-150-27 |
|---|
| Выходное напряжение |
27 В |
| Номинальный ток |
5,6 А |
| Диапазон тока нагрузки |
0–5,6 А |
| Номинальная мощность |
151,2 Вт |
| Диапазон подстройки выходного напряжения |
26–32 В |
| Нестабильность по сети |
±1,0% |
| Нестабильность по нагрузке |
±0,5% |
| Время установки, тип. |
1000 мс при 230 В AC; 80 мс |
| Время нарастания, тип. |
1000 мс при 277 В AC; 80 мс |
| Время удержания, тип. |
16 мс при полной нагрузке |
| Пульсации и шум, макс. |
240 мВ пик-пик |
| Допуск выходного напряжения |
±1,0% |
Входные параметры
| Параметр | Значение для NSP-150-27 |
|---|
| Диапазон входного напряжения |
85–305 В AC / 120–431 В DC |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности, тип. |
PF > 0,98 при 115 В AC; PF > 0,93 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Потребляемый входной ток, тип. |
0,75 А при 230 В AC; 0,63 А при 277 В AC |
| Пусковой ток, тип. |
45 А при 230 В AC; 55 А при 277 В AC |
| Потребление без нагрузки, дистанционное выключение, тип. |
0,5 Вт при 230 В AC; 0,5 Вт при 277 В AC |
| Потребление без нагрузки, дистанционное включение, тип. |
3 Вт при 230 В AC; 3 Вт при 277 В AC |
Защитные функции
| Функция защиты | Реализация для NSP-150-27 |
|---|
| Короткое замыкание |
Режим ограничения постоянного тока, восстановление после устранения неисправности |
| Перегрузка |
Обычно работает в диапазоне 105–200% от номинальной выходной мощности более 5 секунд, затем переходит в ограничение постоянного тока без отключения при Vout > 30%; при Vout < 30% — отключение выходного напряжения с восстановлением после повторного включения питания |
| Перенапряжение |
26–32 В, отключение выходного напряжения с последующим повторным включением питания |
| Перегрев |
Отключение выходного напряжения с восстановлением после повторного включения питания |
Функциональные сигналы и интерфейсы
| Параметр | Значение |
|---|
| Дистанционное включение/выключение |
Включение: RC+ и RC− 0–0,8 В DC или разомкнуто; выключение: RC+ и RC− 3,3–10 В DC от внешнего источника |
| Дистанционное измерение |
Компенсация падения напряжения в проводах нагрузки до 0,3 В |
| Сигнал DC OK |
Выход на фототранзисторе, допустимая нагрузка контакта: 15 В DC / 10 мА, резистивная нагрузка |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура |
−40…+85 °C |
| Дерейтинг по температуре |
Свыше +60 °C — снижение нагрузки согласно графику |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
−40…+85 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C, в диапазоне 0…60 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Максимальная высота эксплуатации |
5000 м |
Механические данные
| Параметр | Значение |
|---|
| Габариты |
129 × 97 × 30 мм |
| Масса |
0,4 кг |
| Упаковка |
30 шт. в коробке; масса 13 кг; объем 0,76 куб. фута |
| Тип корпуса |
Открытое промышленное исполнение |
Подключение
| Разъем / клемма | Назначение |
|---|
| CN1 |
Разъем интерфейса управления, тип DJS-1125R-06 или эквивалент |
| Входные клеммы |
AC/L или DC вход +Vin, AC/N или DC вход −Vin, FG |
| Выходные клеммы |
−Vo, −Vo, +Vo, +Vo |
| Момент затяжки клемм |
8–10 кгс·см |
| Резьба |
M3.5 |
Электромагнитная совместимость
| Параметр | Значение |
|---|
| Эмиссия |
Соответствие стандартам для проводимых и излучаемых помех, гармонических составляющих и фликера согласно перечню испытаний в документе |
| Помехоустойчивость |
ESD, EFT/Burst, Surge, проводимые помехи, магнитное поле, провалы и прерывания напряжения, радиочастотное поле |
| Испытание на радиопомехоустойчивость |
10 В/м в диапазоне 80 МГц–2,7 ГГц; 9–28 В/м в диапазоне 385 МГц–5,78 ГГц |
Безопасность и изоляция
| Параметр | Значение |
|---|
| Уровень изоляции |
Первичная цепь–вторичная: 2 × MOPP; первичная–земля: 1 × MOPP; вторичная–земля: 1 × MOPP |
| Испытательное напряжение |
Между входом и выходом: 4,2 кВ AC; вход–FG: 2,1 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс защиты по медицинской технике |
Подходит для BF-класса |
| Категория перенапряжения |
III |
Надежность
| Параметр | Значение |
|---|
| MTBF |
2159,4 тыс. ч по Telcordia SR-332 (Bellcore); 258,3 тыс. ч по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц при помощи витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает погрешность установки, нестабильность по сети и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; для деталей следует учитывать графики статических характеристик.
- Маркировка RCM применяется на добровольной основе при соответствии применимым стандартам IEC или AS/NZS; использование маркировки соответствует AS/NZS 4417.1.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; испытания EMC проводились при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие подлежит повторной проверке на соответствие требованиям EMC.
- Некоторые заводские исполнения или модели могут не иметь логотип BIS; для уточнения следует обращаться в отдел продаж.
- MOPP применим только при входном напряжении 100–240 В AC.
- Снижение допустимой температуры окружающей среды при высоте выше 2000 м составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для вентиляторных моделей.
