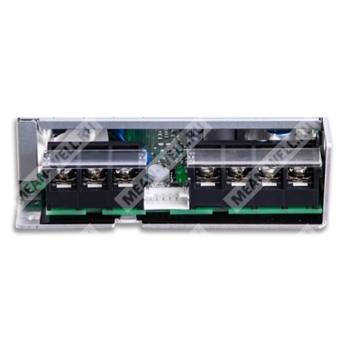

NSP-150-36
NSP-150-36 - источник питания AC/DC мощностью 150 Вт для промышленной и медицинской аппаратуры с широким входом и низкими потерями.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | NSP | Серия источников питания MEAN WELL NSP |
| 2 | 150 | Номинальная мощность серии: 150 Вт |
| 3 | 36 | Номинальное выходное напряжение: 36 В |
Назначение
NSP-150-36 предназначен для питания промышленной автоматики, систем управления, телекоммуникационного оборудования, сетевой аппаратуры, приборов, медицинских устройств и другой электроники, требующей стабилизированного источника постоянного напряжения 36 В.
Описание
NSP-150-36 относится к серии 150-ваттных источников питания AC/DC в закрытом исполнении с коррекцией коэффициента мощности. Изделие рассчитано на применение в многопрофильных промышленных системах и характеризуется компактными габаритами, высоким КПД, пониженным потреблением на холостом ходу, расширенным диапазоном входного напряжения и наличием встроенных защит.
Модель выполнена без вентилятора, что снижает уровень шума и повышает пригодность для чувствительных к акустике применений. Предусмотрены удалённое включение/выключение, дистанционная компенсация падения напряжения на проводах и сигнал DC OK для контроля состояния выхода. Корпус имеет защитное покрытие печатной платы.
Основные особенности
- Диапазон входного напряжения 85–305 В переменного тока с коррекцией коэффициента мощности.
- Номинальная мощность 150 Вт.
- Выходное напряжение 36 В.
- Высокий КПД до 92,5% для модели 36 В.
- Пониженное потребление без нагрузки: 0,5 Вт при 230 В AC и 0,5 Вт при 277 В AC.
- Пиковая мощность до 151,2 Вт для 36-вольтовой модификации.
- Широкий рабочий температурный диапазон от -40 до +85 °C.
- Безвентиляторное исполнение.
- Встроенное ограничение по постоянному току.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Удалённое управление включением/выключением.
- Удалённая обратная связь по напряжению.
- Сигнал DC OK.
- Соответствие требованиям OVC III.
- Подходит для BF-класса медицинского применения.
Области применения
- Промышленная автоматика и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Источники питания оборудования PoE.
- Домашняя автоматизация.
- Медицинские устройства.
Параметры
Выход
| Параметр | Значение для NSP-150-36 |
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон регулировки выходного напряжения | 32–43 В |
| Диапазон выходного тока | 0–4,2 А |
| Номинальная мощность | 151,2 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 1000 мс, 80 мс при 230 В AC; 1000 мс, 80 мс при 277 В AC |
| Время удержания | 16 мс при полной нагрузке |
| Пиковая мощность 5 с | 300 Вт |
| Пиковый ток 5 с | 8,4 А |
Вход
| Параметр | Значение для NSP-150-36 |
| Диапазон входного напряжения | 85–305 В AC; 120–431 В DC |
| Частотный диапазон | 47–63 Гц |
| Коэффициент мощности | PF>0,98 при 115 В AC; PF>0,93 при 230 В AC; PF>0,9 при 277 В AC, при полной нагрузке |
| КПД | 92,5% |
| Потребляемый ток | 1,55 А при 115 В AC; 0,75 А при 230 В AC; 0,63 А при 277 В AC |
| Пусковой ток | 23 А при 115 В AC; 45 А при 230 В AC; 55 А при 277 В AC, холодный старт |
| Потребление без нагрузки | 0,3 Вт при 115 В AC; 0,5 Вт при 230 В AC; 0,5 Вт при 277 В AC в режиме удалённого выключения; 3 Вт при 115/230/277 В AC в режиме удалённого включения |
Защиты
| Параметр | Реализация |
| Защита от короткого замыкания | Режим ограничение постоянного тока; для 36 В — постоянное ограничение тока более 5 с (при Vout<30%) с последующим отключением выходного напряжения и восстановлением после повторной подачи питания AC |
| Защита от перегрузки | Для диапазона 12–60 В: обычно 105–200% от номинальной мощности более 5 с с переходом в ограничение постоянного тока; при Vout>30% возможна авто-реставрация после устранения перегрузки, при Vout<30% — отключение выхода и восстановление после повторной подачи питания AC |
| Защита от перенапряжения | 44–54 В; тип защиты — отключение выходного напряжения с восстановлением после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения с восстановлением после повторной подачи питания |
Функции
| Параметр | Значение |
| Удалённое управление | Включение: RC+ и RC- 0–0,8 В DC или разомкнуто. Выключение: RC+ и RC- 3,3–10 В DC с внешним напряжением |
| Удалённая обратная связь | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Сигнал DC OK | Выход на фототранзисторе; номинал нагрузки контакта до 15 В DC / 10 мА, резистивная нагрузка |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, при этом требуется дерейтинг согласно кривой снижения мощности |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Механические данные
| Параметр | Значение |
| Габариты | 129 × 97 × 30 мм |
| Масса | 0,4 кг |
| Упаковка | 30 шт.; 13 кг; 0,76 куб. фута |
| Исполнение | Закрытый корпус |
| Монтажное исполнение | Внутренний монтаж в составе оборудования |
Надёжность
| Параметр | Значение |
| MTBF | 2159,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 258,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Электромагнитная совместимость
| Параметр | Стандарт / уровень |
| Помехоэмиссия по проводимым помехам | BS EN/EN55032(CISPR32), CNS 15936, GB/T 9254.1, KS C 9832; класс B |
| Помехоэмиссия по излучаемым помехам | BS EN/EN55032(CISPR32), CNS 15936, GB/T 9254.1, KS C 9832; класс B |
| Гармонические токи | BS EN/EN61000-3-2; класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2; уровень 4, 15 кВ воздух, 8 кВ контакт |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3; уровень 3, 10 В/м (80 МГц–2,7 ГГц), таблица 9: 9–28 В/м (385 МГц–5,78 ГГц) |
| EFT / Burst | BS EN/EN61000-4-4; уровень 3, 2 кВ |
| Surge | BS EN/EN61000-4-5; уровень 4, 2 кВ линия-линия, 4 кВ линия-земля |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6; уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8; уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11; провал >95% на 0,5 периода, провал 30% на 25 периодов, прерывание >95% на 250 периодов |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC61010-1/-2-201, IEC60601-1, IEC62477-1; соответствующие версии BS EN/EN; UL62368-1; ANSI/AAMI ES60601-1; UL61010-1/-2-201; GB4943.1; CNS15598-1; TP TC 004 |
| Дополнительная сертификация | KC 62368-1 и BIS IS 13252 (Part 1) сертифицировано, поставка по запросу |
| Уровень изоляции | Первичная-Вторичная: 2xMOPP; Первичная-Земля: 1xMOPP; Вторичная-Земля: 1xMOPP |
| Испытательное напряжение | I/P-O/P: 4,2 кВ AC; I/P-FG: 2,1 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Сверхнизкое безопасное напряжение | IEC/EN 61558-2-16, IEC/EN 60335-1, IEC/EN 62368-1 для диапазона 5–36 В |
| Категория перенапряжения | OVC III при высоте до 2000 м |
Кривые и режимы работы
Для модели предусмотрены кривые снижения мощности в зависимости от температуры окружающей среды и входного напряжения. В диапазоне 220/230/240/277 В AC источник допускает работу до полной нагрузки при более широком температурном окне, а при снижении входного напряжения ниже 100 В AC требуется учитывать возможность кратковременного перезапуска после включения при -30 °C.
Для режима пиковой мощности для 36-вольтовой модели следует учитывать ограничение средней мощности, длительность импульса до 5 секунд и скважность не более 35%. При увеличении выходного напряжения до верхнего предела пиковая мощность ограничивается 150% от номинальной.
Примечания
1. Если не указано иное, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц при использовании витой пары длиной 12 дюймов с параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает установку, стабилизацию по сети и по нагрузке.
4. При низком входном напряжении может потребоваться дерейтинг; см. разделы с кривыми статических характеристик.
5. Маркировка RCM применяется на добровольной основе; изделие соответствует применимым стандартам IEC или AS/NZS.
6. Испытания ЭМС проводились на металлической пластине 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
7. Некоторые исполнения или модели могут не иметь знака BIS; для уточнения следует обращаться в отдел продаж MEAN WELL.
8. MOPP применимо только при входном напряжении 100–240 В AC.
9. Для высоты более 2000 м температура дерейтингa составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
