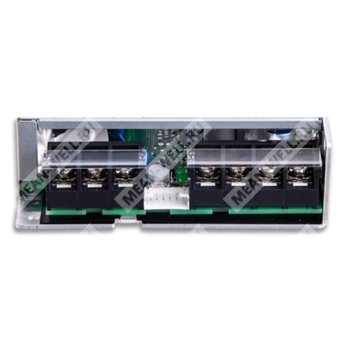

NSP-150-48
нет на складе
NSP-150-48 - герметичный AC/DC источник питания 150 Вт для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Значение |
| NSP | Серия источников питания NSP |
| 150 | Номинальная мощность 150 Вт |
| 48 | Выходное напряжение 48 В |
Назначение и особенности
NSP-150-48 представляет собой импульсный AC/DC источник питания открытого исполнения мощностью 150 Вт, предназначенный для применения в промышленной автоматике, системах управления, телекоммуникационном оборудовании, измерительной и медицинской технике, а также в других нагрузках, требующих стабильного напряжения 48 В постоянного тока.
Изделие выполнено в компактном корпусе, поддерживает универсальный вход переменного и постоянного тока, содержит коррекцию коэффициента мощности, встроенные защиты и интерфейсы удалённого управления, удалённого контроля и удалённой компенсации падения напряжения на проводах нагрузки.
Возможные области применения
- Промышленная автоматизация, системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование питания PoE
- Домашняя автоматизация
- Медицинские устройства
Основные свойства
- Номинальная мощность 150 Вт
- Выходное напряжение 48 В
- Широкий диапазон входного напряжения 85…305 В переменного тока или 120…431 В постоянного тока
- Коэффициент мощности с коррекцией PFC
- Высокий КПД до 93%
- Очень малое потребление холостого хода
- Работа в широком диапазоне температур
- Функция ограничения постоянного тока
- Удалённое включение/выключение
- Удалённая компенсация падения напряжения на линии нагрузки
- Сигнал DC OK
- Конформное покрытие печатной платы
- Бесвентиляторное исполнение
Выходные параметры
| Параметр | Значение для NSP-150-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 3,15 А |
| Диапазон тока | 0…3,15 А |
| Номинальная мощность | 151,2 Вт |
| Пиковая мощность | 300 Вт в течение 5 с |
| Пульсации и шум | 240 мВ п-п |
| Диапазон подстройки выходного напряжения | 44…57 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 1000 мс, 80 мс / 230 В AC; 1000 мс, 80 мс / 277 В AC |
| Время удержания | 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение для NSP-150-48 |
| Диапазон входного напряжения | 85…305 В AC; 120…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC; PF > 0,93 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| КПД | 92,5% |
| Потребляемый ток | 1,55 А / 115 В AC; 0,75 А / 230 В AC; 0,63 А / 277 В AC |
| Пусковой ток | 23 А / 115 В AC; 45 А / 230 В AC; 55 А / 277 В AC, холодный старт |
| Потребление без нагрузки | 0,3 Вт / 115 В AC; 0,5 Вт / 230 В AC; 0,5 Вт / 277 В AC при Remote Power OFF |
| Потребление при Remote Power ON | 3 Вт / 115 В AC; 3 Вт / 230 В AC; 3 Вт / 277 В AC |
| Ток утечки | Ток утечки на землю < 350 мкА (среднеквадратичное значение) при 277 В AC; ток прикосновения < 100 мкА (среднеквадратичное значение) при 277 В AC |
Защиты
| Вид защиты | Поведение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка | 105…150% от номинальной мощности: ограничение тока более 5 с, затем отключение выхода и повторное включение AC для восстановления |
| Повышенное выходное напряжение | 5,8…7,5 В: защита с отключением выхода и повторным включением для восстановления |
| Перегрев | Отключение выхода с последующим восстановлением после повторного включения питания |
Функции
| Функция | Описание |
| Удалённое управление | Включение/выключение по входу RC-RC+ |
| Состояние при включении | 0…0,8 В DC или разомкнуто между RC+ и RC- |
| Состояние при выключении | 3,3…10 В DC при внешнем напряжении между RC+ и RC- |
| Удалённая компенсация | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Сигнал DC OK | Выход на фототранзисторе, контактная нагрузка до 15 В DC / 10 мА |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Механические параметры
| Параметр | Значение |
| Габариты | 129 × 97 × 30 мм |
| Масса | 0,4 кг |
| Упаковка | 30 шт. / 13 кг / 0,76 куб. фута |
| Исполнение | Корпусное, с конформным покрытием |
Надёжность
| Параметр | Значение |
| MTBF | 2159,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 258,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC/EN 61558-1/-2-16, IEC/EN/UL 62368-1, IEC/EN 60335-1, IEC/EN/ANSI/AAMI ES60601-1, IEC/EN/UL 61010-1/-2-201, IEC/EN 62477-1 |
| Безопасное сверхнизкое напряжение | IEC/EN 61558-2-16 (SELV, 5…36 В), IEC/EN 60335-1 (SELV, 5…36 В), IEC/EN 62368-1 (SELV/ES1, 5…36 В) |
| Испытательное напряжение | I/P-O/P: 4,2 кВ AC; I/P-FG: 2,1 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная-вторичная: 2×MOPP; первичная-земля: 1×MOPP; вторичная-земля: 1×MOPP |
| Категория перенапряжения | OVC III, до 2000 м; OVC II, до 5000 м в зависимости от стандарта применения |
| Электростатический разряд | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Наведённые помехи | Уровень 3, 10 В |
| Радиопомехи | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Импульсные помехи | Уровень 3, 2 кВ |
| Сурж | Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Эмиссия | BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832; гармонические токи по BS EN/EN61000-3-2; мерцание по BS EN/EN61000-3-3 |
Примечания
- Если параметры не оговорены отдельно, измерения выполнены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться дополнительное дерейтирование; следует учитывать статические характеристики.
- RCM применяется на добровольной основе.
- ЭМС-испытания выполнены на металлической пластине 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Некоторые исполнения или модели могут не иметь знака BIS.
- MOPP применим только при входе 100…240 В AC.
- Для моделей без вентилятора при высоте выше 2000 м температурное дерейтирование составляет 3,5 °C/1000 м.
