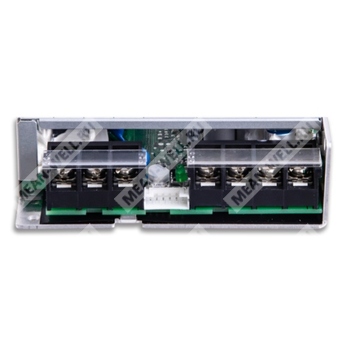

NSP-150-5 - импульсный AC/DC источник питания открытого исполнения на 5 В, 30 А для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| NSP | Серия источников питания NSP |
| 150 | Номинальная мощность 150 Вт |
| 5 | Выходное напряжение 5 В |
Краткое назначение
Источник питания NSP-150-5 предназначен для питания промышленной автоматики, систем безопасности, телекоммуникационного и медицинского оборудования, а также других нагрузок, требующих стабилизированного напряжения 5 В при высокой надежности и широком диапазоне входного питания.
Назначение и особенности
Серия NSP-150 представляет собой AC/DC источник питания мощностью 150 Вт с функцией коррекции коэффициента мощности, рассчитанный на применение в различных отраслях промышленности и в специализированной аппаратуре. Для модели NSP-150-5 характерны компактные габариты, широкий диапазон входного напряжения, высокий КПД, крайне низкое потребление на холостом ходу, работа без вентилятора, встроенные функции дистанционного управления и дистанционного контроля, а также полный набор защит.
Ключевые особенности:
- Вход 85–305 В переменного тока с коррекцией коэффициента мощности.
- Низкое потребление без нагрузки: 0,3 Вт при 115 В AC, 0,5 Вт при 230 В AC, 0,5 Вт при 277 В AC.
- Сертификация для применения в различных областях, включая ITE, медицинскую, бытовую, промышленную и преобразовательную технику.
- Встроенная функция ограничения постоянного тока.
- Выходная мощность с кратковременной перегрузочной способностью до 200% для моделей 12–60 В, для 5 В — режим Hiccup.
- Бесшумная безвентиляторная конструкция.
- Встроенное дистанционное включение/выключение.
- Категория перенапряжений III.
- Работа на высоте до 5000 м.
- Конформное покрытие печатной платы.
Области применения
- Оборудование промышленной автоматики и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные измерительные приборы, устройства и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование питания по технологии PoE.
- Домашняя автоматизация.
- Медицинские устройства.
Выходные параметры
| Параметр |
NSP-150-5 |
| Выходное напряжение | 5 В |
| Номинальный ток | 30 А |
| Диапазон регулировки тока | 0–30 А |
| Номинальная мощность | 150 Вт |
| Пиковая мощность при 5 с | Н/Д |
| Пиковый ток при 5 с | Н/Д |
| Пульсации и шум, макс. | 150 мВп-п |
| Диапазон подстройки напряжения | 4,7–5,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки и нарастания | 1500 мс, 80 мс при 115 В AC |
| Время установки и нарастания | 1000 мс, 80 мс при 230 В AC |
| Время установки и нарастания | 1000 мс, 80 мс при 277 В AC |
| Время удержания | 16 мс при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения | 85–305 В AC; 120–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC; PF > 0,93 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| КПД, тип. | 91% |
| Входной ток, тип. | 1,55 А при 115 В AC |
| Входной ток, тип. | 0,75 А при 230 В AC |
| Входной ток, тип. | 0,63 А при 277 В AC |
| Пусковой ток, тип. | 23 А при 115 В AC |
| Пусковой ток, тип. | 45 А при 230 В AC |
| Пусковой ток, тип. | 55 А при 277 В AC |
| Потребление без нагрузки | 0,3 Вт при 115 В AC |
| Потребление без нагрузки | 0,5 Вт при 230 В AC |
| Потребление без нагрузки | 0,5 Вт при 277 В AC |
Функции и интерфейсы
| Функция |
Описание |
| Дистанционное управление | Включение: напряжение между RC+ и RC- 0–0,8 В DC или разомкнуто; выключение: 3,3–10 В DC от внешнего источника |
| Дистанционная обратная связь по напряжению | Компенсация падения напряжения на проводах нагрузки до 0,3 В DC |
| Сигнал DC OK | Сигнал на фототранзисторе, контактная нагрузка до 15 В DC / 10 мА, резистивная |
Защитные функции
| Защита |
Поведение |
| Короткое замыкание | Для 5 В: режим Hiccup с автоматическим восстановлением после устранения неисправности |
| Перегрузка | Для 5 В: 105–170% от номинальной выходной мощности; режим Hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | Тип защиты: отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура | −40…+85 °C |
| Снижение нагрузки | См. кривую дерейтирования; при полной нагрузке до +60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Тепловые и режимные зависимости
| Параметр |
Значение |
| Дерейтирование по температуре | Для систем 100/110/115/120 В AC: от +50 °C начинается снижение нагрузки; для систем 220/230/240/277 В AC: от +60 °C начинается снижение нагрузки |
| Дерейтирование по входному напряжению | При 85 В AC — около 80% нагрузки; при 100 В AC и выше — до 100% в соответствии с графиком |
| Особенность запуска при низкой температуре | Ниже 100 В AC при −30 °C возможно повторное включение в течение 3 секунд после подачи питания |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Изоляционное сопротивление | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение | I/P-O/P: 4,2 кВ AC; I/P-FG: 2,1 кВ AC; O/P-FG: 1,5 кВ AC |
| Уровень изоляции | Primary-Secondary: 2 x MOPP; Primary-Earth: 1 x MOPP; Secondary-Earth: 1 x MOPP |
| Категория перенапряжений | OVC III, высота до 2000 м; для ряда применений OVC II, высота до 4000–5000 м |
| Уровень утечки | Ток утечки на землю менее 350 мкА RMS при 277 В AC; ток прикосновения менее 100 мкА RMS при 277 В AC |
| ЭМС-излучение | Соответствие стандартам для промышленной, бытовой и медицинской аппаратуры; класс B по проводимым и излучаемым помехам, класс A по гармоническим токам |
| ЭМС-устойчивость | ESD: уровень 4, 15 кВ воздух / 8 кВ контакт; EFT/Burst: уровень 3, 2 кВ; Surge: уровень 4, 2 кВ линия-линия и 4 кВ линия-земля; Conducted: уровень 3, 10 В; Magnetic field: уровень 4, 30 А/м; Dips and interruptions: более 95% провал 0,5 периода, 30% провал 25 периодов, более 95% прерывания 250 периодов |
Массо-габаритные параметры и упаковка
| Параметр |
Значение |
| Габариты | 129 × 97 × 30 мм |
| Масса | 0,4 кг |
| Упаковка | 30 шт. / 13 кг / 0,76 куб. фута |
| Конструкция | Закрытое исполнение, без вентилятора, с конформным покрытием |
Надежность
| Параметр |
Значение |
| MTBF | 2159,4 тыс. ч, Telcordia SR-332 (Bellcore); 258,3 тыс. ч, MIL-HDBK-217F при 25 °C |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
- Маркировка RCM применяется на добровольной основе; соответствие требованиям IEC или AS/NZS подтверждается там, где это применимо.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; все испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Для некоторых фабрик или моделей может отсутствовать логотип BIS; для уточнения следует обращаться в отдел продаж MEAN WELL.
- MOPP применим только для входного напряжения 100–240 В AC.
- Для фанless-моделей при высоте более 2000 м снижение температуры составляет 3,5 °C на 1000 м.
