NSP-150-60 - импульсный AC/DC источник питания 150 Вт для промышленной, медицинской и электронной аппаратуры.
Расшифровка партномера
| Партномер |
Расшифровка |
| NSP |
Серия высоконадёжных источников питания Mean Well NSP |
| 150 |
Номинальная выходная мощность 150 Вт |
| 60 |
Номинальное выходное напряжение 60 В |
Назначение
NSP-150-60 представляет собой закрытый AC/DC источник питания мощностью 150 Вт с коррекцией коэффициента мощности, предназначенный для систем промышленной автоматики, телекоммуникационного оборудования, устройств безопасности, медицинской техники и другой ответственной электроники. Модель ориентирована на широкодиапазонное сетевое питание, высокую надёжность, низкое энергопотребление в дежурном режиме и работу в расширенном температурном диапазоне.
Области применения
- Оборудование промышленной автоматики и систем управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы, устройства и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование питания PoE
- Системы домашней автоматизации
- Медицинские устройства
Ключевые особенности
- Вход 85…305 В переменного тока с коррекцией коэффициента мощности
- Поддержка питания от 277 В AC
- Низкое потребление без нагрузки
- Высокий КПД до 93%
- Пиковая мощность до 200% для моделей 12…60 В
- Безвентиляторное исполнение
- Расширенный рабочий температурный диапазон
- Соответствие категории перенапряжения III
- Встроенные функции дистанционного включения/выключения, дистанционного контроля и сигнала DC OK
- Внутреннее защитное покрытие печатной платы
- Полный набор защитных функций
- Низкий ток утечки
- Подходит для оборудования с медицинскими требованиями BF
Описание
NSP-150-60 — это 150-ваттный импульсный источник питания AC/DC серии NSP-150 с активной коррекцией коэффициента мощности. Изделие выполнено в компактном закрытом корпусе и рассчитано на применение в многопрофильной промышленной и электронной аппаратуре. Серия характеризуется широким диапазоном входного напряжения, высоким КПД, пониженным энергопотреблением в режиме холостого хода, возможностью пиковых нагрузок, встроенной защитой и низкими значениями токов утечки, что делает её пригодной для ответственных применений, включая медицинское оборудование класса BF.
Основные электрические параметры
| Параметр |
Значение |
| Выходное напряжение |
60 В |
| Номинальный выходной ток |
2,55 А |
| Диапазон выходного тока |
0…2,55 А |
| Номинальная мощность |
153 Вт |
| Диапазон подстройки выходного напряжения |
54…72 В |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Допуск выходного напряжения |
±1,0% |
| Пульсации и шум |
300 мВ п-п |
Выход
| Параметр |
Значение |
| Номинальное напряжение |
60 В |
| Номинальный ток |
2,55 А |
| Диапазон тока |
0…2,55 А |
| Номинальная мощность |
153 Вт |
| Диапазон регулировки напряжения |
54…72 В |
| Пульсации и шум, макс. |
300 мВ п-п |
| Допуск выходного напряжения |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки и нарастания |
1000 мс, 80 мс при 230 В AC |
| Время удержания |
16 мс при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85…305 В AC / 120…431 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности, тип. |
PF > 0,98 при 115 В AC; PF > 0,93 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| КПД, тип. |
93% |
| Потребляемый ток, тип. |
1,55 А при 115 В AC; 0,75 А при 230 В AC; 0,63 А при 277 В AC |
| Пусковой ток, тип. |
23 А при 115 В AC; 45 А при 230 В AC; 55 А при 277 В AC, холодный пуск |
| Потребление без нагрузки |
0,5 Вт при 230 В AC |
| Потребление в режиме удалённого выключения |
0,5 Вт при 277 В AC |
Защиты
| Параметр |
Поведение |
| Короткое замыкание |
Режим ограничения тока с восстановлением после устранения неисправности |
| Перегрузка |
105…200% от номинальной мощности более 5 с, затем ограничение тока; при Vout > 30% — автоматическое восстановление, при Vout < 30% — отключение с восстановлением после повторного включения сети |
| Перенапряжение |
Защитное отключение выходного напряжения с повторным включением питания для восстановления |
| Перегрев |
Защитное отключение выходного напряжения с повторным включением питания для восстановления |
Функции
| Параметр |
Значение |
| Дистанционное включение/выключение |
POWER ON: RC+ и RC- 0…0,8 В DC или разомкнуто. POWER OFF: RC+ и RC- 3,3…10 В DC от внешнего источника |
| Дистанционное измерение |
Компенсация падения напряжения в проводах нагрузки до 0,3 В DC |
| Сигнал DC OK |
Оптронный сигнал типа «открытый коллектор», контактная нагрузка не более 15 В DC / 10 мА |
| Режим ограничения тока |
Встроенный |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C |
| Температура при полной нагрузке |
До +60 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10…95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C в диапазоне 0…60 °C |
| Вибрация |
10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота |
До 5000 м |
Электромагнитная совместимость
| Параметр |
Значение |
| Эмиссия по проводимым помехам |
Класс B |
| Эмиссия по излучаемым помехам |
Класс B |
| Гармонические составляющие тока |
Класс A |
| Мерцание напряжения |
Соответствует |
| ESD |
Уровень 4, 15 кВ воздух; 8 кВ контакт |
| Быстрые переходные процессы |
Уровень 3, 2 кВ |
| Импульсные помехи |
Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Проводимые помехи |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Излучаемая устойчивость |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
Безопасность и изоляция
| Параметр |
Значение |
| Безопасные стандарты |
IEC 62368-1, IEC 61558-1/-2-16, IEC 60601-1, IEC 60335-1, IEC 62477-1, IEC 61010-1/-2-201 |
| Уровень изоляции |
Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP; Вторичная-Земля: 1 x MOPP |
| Испытательное напряжение |
I/P-O/P: 4,2 кВ AC; I/P-FG: 2,1 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения |
OVC III; допустимая высота до 2000 м для режима MOPP; для ряда применений — OVC II до 5000 м |
| SELV |
IEC/EN 61558-2-16, IEC/EN 60335-1, IEC/EN/UL 62368-1 для 5…36 В |
Надёжность, масса и габариты
| Параметр |
Значение |
| MTBF |
2159,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 258,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
129 × 97 × 30 мм |
| Масса |
0,4 кг |
| Упаковка |
30 шт. / 13 кг / 0,76 куб. фута |

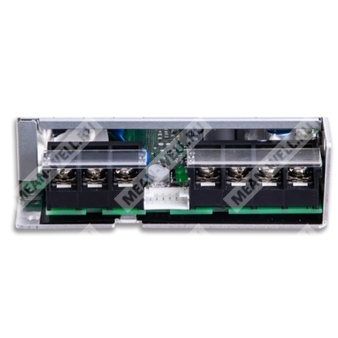

Механическое исполнение
| Параметр |
Значение |
| Конструктив |
Закрытый корпус, серия NSP-150 |
| Крепление |
Монтажные отверстия в корпусе |
| Клеммы входа |
AC/L или DC input +Vin; AC/N или DC input -Vin; FG |
| Клеммы выхода |
-Vo, -Vo, +Vo, +Vo |
| Разъём управления |
CN1: RC-, RC+, RS-, RS+, DC OK-, DC OK+ |
| Момент затяжки |
8…10 кгс·см |
| Резьба |
M3.5 |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает начальный допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. Может потребоваться снижение нагрузки при низком входном напряжении. Подробности приведены в характеристике статического режима.
5. Маркировка RCM применяется на добровольной основе; изделие соответствует применимым стандартам IEC или AS/NZS.
6. Источник питания рассматривается как компонент конечного оборудования; испытания ЭМС выполнены при установке на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
7. Некоторые заводские исполнения или модификации могут не иметь знака BIS; для уточнения следует обращаться к продавцу MEAN WELL.
8. MOPP применимо только для входного напряжения 100…240 В AC.
9. При высоте более 2000 м температурное снижение допустимой нагрузки составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
