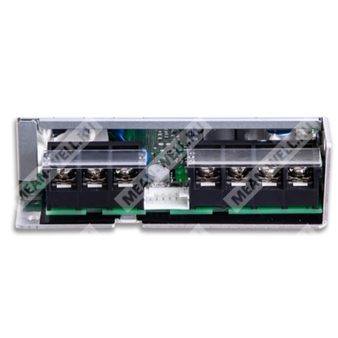

NSP-150-7.5 - AC/DC источник питания мощностью 150 Вт с выходом 7,5 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция в партномере | Значение |
| NSP | Серия источников питания NSP |
| 150 | Номинальная мощность 150 Вт |
| 7.5 | Выходное напряжение 7,5 В |
Назначение
Источник питания серии NSP-150 представляет собой герметизированный AC/DC преобразователь для применения в промышленной автоматике, системах безопасности, телекоммуникационном оборудовании, медицинских устройствах и другой электронике, требующей стабильного низковольтного питания с высокой надежностью.
Особенности
- Широкий диапазон входного напряжения 85...305 В AC или 120...431 В DC.
- Корректор коэффициента мощности.
- Высокий КПД до 91,5% для исполнения 7,5 В.
- Конструкция без вентилятора.
- Рабочий диапазон температуры от -40 до +85 °C.
- Встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное дистанционное включение/выключение.
- Удаленная компенсация падения напряжения на проводах нагрузки.
- Сигнал DC OK на оптопаре.
- Соответствие требованиям по 2 x MOPP и очень малому току утечки.
- Покрытие печатной платы защитным компаундом.
- Компактное исполнение 129 x 97 x 30 мм.
Применение
- Промышленная автоматизация и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Источники питания оборудования PoE.
- Домашняя автоматика.
- Медицинские устройства.
Описание
NSP-150-7.5 — это AC/DC источник питания мощностью 150 Вт, рассчитанный на работу в мультиотраслевых системах. Модель относится к серии NSP-150 и предназначена для питания нагрузок с номинальным выходным напряжением 7,5 В. Для данного исполнения характерны номинальный выходной ток 20 А, возможность работы с кратковременной пиковой нагрузкой до 300 Вт, широкий диапазон входа и высокий уровень электромагнитной и функциональной совместимости.
Изделие выполнено в бескорпусном для охлаждения за счет естественной конвекции варианте, без вентилятора, что важно для шумочувствительных применений. Источник питания поддерживает дистанционное управление, удаленное измерение напряжения на нагрузке и формирование сигнала состояния выхода. Для питания в реальных системах предусмотрены режимы ограничения тока и поведенческие алгоритмы защиты, адаптированные под характер перегрузки.
Технические параметры
| Параметр | Значение |
| Выходное напряжение | 7,5 В |
| Номинальный выходной ток | 20 А |
| Диапазон выходного тока | 0...20 А |
| Номинальная мощность | 150 Вт |
| Пиковая мощность | 300 Вт |
| Пиковый ток 5 с | 20 А |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 6,8...9 В |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска и нарастания | 1500 мс, 80 мс при 115 В AC |
| Время удержания | 16 мс при полной нагрузке |
| Параметр | Значение |
| Диапазон входного напряжения | 85...305 В AC; 120...431 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC; PF > 0,93 при 230 В AC; PF > 0,9 при 277 В AC |
| КПД | 91,5% |
| Потребляемый ток | 1,55 А при 115 В AC; 0,75 А при 230 В AC; 0,63 А при 277 В AC |
| Пусковой ток | 45 А при 230 В AC; 55 А при 277 В AC; 23 А при 115 В AC |
| Ток утечки на землю | <350 мкА (СКЗ) при 277 В AC |
| Ток прикосновения | <100 мкА (СКЗ) при 277 В AC |
| Потребление без нагрузки | 0,5 Вт при 230 В AC; 0,5 Вт при 277 В AC; 0,3 Вт при 115 В AC |
| Потребление при включенном дистанционном питании | 3 Вт при 115 В AC; 3 Вт при 230 В AC; 3 Вт при 277 В AC |
| Параметр | Значение |
| Рабочая температура | -40...+85 °C |
| Температура при полной нагрузке | до +60 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0...60 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Параметр | Значение |
| Защита от перегрузки | 105...170% от номинальной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 6,8...9 В; защита с отключением выхода и повторным включением питания для восстановления |
| Защита от перегрева | Отключение выходного напряжения с восстановлением после повторного включения питания |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Параметр | Значение |
| Дистанционное управление | Включение: RC+ и RC- 0...0,8 В DC или разомкнуто. Выключение: 3,3...10 В DC от внешнего источника |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,3 В DC |
| Сигнал DC OK | Оптопара, контактная нагрузка до 15 В DC / 10 мА |
| Параметр | Значение |
| Электрическая прочность изоляции | Вход-выход: 4,2 кВ AC; вход-FG: 2,1 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP; Вторичная-Земля: 1 x MOPP |
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC61010-1/-2-201, IEC60601-1, IEC62477-1 |
| Соответствие SELV | IEC/EN 61558-2-16 (SELV, 5...36 В), IEC/EN 60335-1 (SELV, 5...36 В), IEC/EN/UL 62368-1 (SELV/ES1, 5...36 В) |
| Категория перенапряжения | OVC III, до 2000 м; OVC II, до 5000 м |
| ЭМС-излучение | Проводимые помехи: класс B; излучаемые помехи: класс B; гармонические токи: класс A |
| ЭМС-устойчивость | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; радиочастотное поле: уровень 3, 10 В/м; EFT/пакеты: уровень 3, 2 кВ; выбросы: уровень 4, 2 кВ линия-линия и 4 кВ линия-земля; кондуктивные помехи: уровень 3, 10 В; магнитное поле: уровень 4, 30 А/м; провалы и прерывания: >95% 0,5 периода, 30% 25 периодов, >95% 250 периодов |
| Параметр | Значение |
| MTBF | 2159,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 258,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 129 x 97 x 30 мм |
| Масса | 0,4 кг |
| Упаковка | 30 шт.; 13 кг; 0,76 CUFT |
Функциональные режимы и пределы
- Для моделей 12...60 В предусмотрена пиковая мощность до 200% от номинала.
- При пиковой нагрузке допускается длительность импульса до 5 с.
- Средняя выходная мощность должна оставаться не выше номинальной.
- При верхней границе регулировки выходного напряжения пиковая мощность ограничивается 150% от номинальной.
- При входном напряжении ниже 100 В AC и температуре -30 °C возможен повторный старт в течение 3 с после включения.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. графики статических характеристик.
- Указанные требования по ЭМС проверяются при монтаже устройства на металлической пластине 360 x 360 мм толщиной 1 мм.
- При работе на высоте выше 2000 м температурное снижение нагрузки составляет 3,5 °C на 1000 м для моделей без вентилятора.
