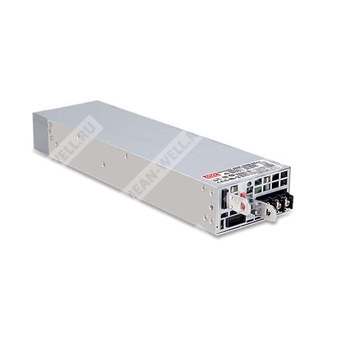

NSP-1600-12 - промышленный AC/DC источник питания 12 В для высоконагруженных систем и автоматизации.
Расшифровка партномера
| Позиция | Расшифровка |
|---|
| NSP |
Серия источников питания Mean Well NSP |
| 1600 |
Номинальная мощность серии, 1600 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
Назначение
NSP-1600-12 — это одно выходной закрытый AC/DC источник питания промышленного исполнения с активным корректором коэффициента мощности, предназначенный для питания систем автоматики, измерительной техники, испытательных стендов, лазерного оборудования, светотехники и других нагрузок постоянного тока большой мощности.
Описание
Модель NSP-1600-12 относится к серии высоконадежных источников питания с входом 90–264 В переменного тока и выходом 12 В постоянного тока. Конструкция выполнена в низкопрофильном корпусе форм-фактора 1U, что позволяет применять изделие в стойках и промышленной аппаратуре с ограниченной высотой. Серия рассчитана на высокую удельную мощность, до 25 Вт/дюйм, и оснащена вентиляторным охлаждением с термостатическим управлением.
Источник поддерживает программирование выходного напряжения, дистанционное включение/выключение, дистанционный контроль, вывод вспомогательного питания, сигнал DC OK, сигнал аварии по перегреву, а также интерфейс CANBus. В изделии реализованы защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Области применения
- оборудование промышленной автоматики;
- испытательная и измерительная аппаратура;
- лазерные установки;
- установки старения и ресурсных испытаний;
- цифровое вещание;
- источники постоянного тока;
- электропитание узлов промышленного назначения с высокой потребляемой мощностью.
Особенности
- вход 90–264 В переменного тока с коррекцией коэффициента мощности;
- программируемое выходное напряжение 40–125% от номинального; для модели 12 В — 60–125%;
- поддержка CANBus;
- широкий диапазон рабочей температуры;
- встроенное ограничение тока;
- высокий КПД;
- дистанционный контроль ON/OFF и дистанционная обратная связь;
- вспомогательное питание 12 В;
- сигналы DC OK и T-ALARM;
- интеллектуальное управление скоростью вентилятора;
- защиты от КЗ, перегрузки, перенапряжения и перегрева;
- соответствие требованиям промышленной и бытовой электромагнитной совместимости.
Таблица параметров
Выход
| Параметр | Значение для NSP-1600-12 |
|---|
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
125 А |
| Диапазон выходного тока |
0–125 А |
| Номинальная мощность |
1500 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон регулировки напряжения |
11,5–15 В |
| Стабилизация по сети |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
| Допуск выходного напряжения |
Включает допуск установки, стабилизацию по сети и по нагрузке |
| Время установки, нарастания |
1500 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания |
16 мс при 230 В AC и 70% нагрузки |
| Время удержания при полной нагрузке |
10 мс при 230 В AC |
Вход
| Параметр | Значение для NSP-1600-12 |
|---|
| Диапазон входного напряжения |
90–264 В AC, 250–400 В DC |
| Диапазон входной частоты |
47–63 Гц |
| Коэффициент мощности |
0,97 при 230 В AC и полной нагрузке |
| КПД |
89% |
| Пусковой ток |
35 А при холодном старте и 230 В AC |
| Потребляемый ток |
14 А при 115 В AC; 8 А при 230 В AC |
| Ток утечки |
< 2 мА при 230 В AC |
Защита
| Параметр | Значение для NSP-1600-12 |
|---|
| Перегрузка |
105–115% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, через 5 с источник отключает выходное напряжение, после снижения нагрузки восстановление при повторной подаче питания |
| Перенапряжение |
15,75–18,75 В; тип защиты — отключение выходного напряжения с последующим восстановлением при повторной подаче питания |
| Перегрев |
Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение для NSP-1600-12 |
|---|
| Программирование выходного напряжения |
40–125% от номинального значения; для модели 12 В — 60–125%; по запросу — 15–125% |
| Дистанционная обратная связь |
Компенсация падения напряжения на проводах нагрузки до 0,5 В DC |
| Дистанционное управление |
Включение/выключение электрическим сигналом или сухим контактом |
| Вспомогательное питание |
12 В auxiliary |
| Аварийный сигнал |
DC OK и T-ALARM |
| CANBus |
Поддерживается; функции контроля, настройки и мониторинга |
| Управление вентилятором |
Интеллектуальное, по внутренней температуре источника питания |
Параметры окружающей среды
| Параметр | Значение для NSP-1600-12 |
|---|
| Рабочая температура |
-20…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение для NSP-1600-12 |
|---|
| Стандарты безопасности |
UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, BIS IS 13252(Part 1):2010 / IEC 60950-1:2005, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение |
Вход/выход: 3 кВ AC; вход/земля: 2 кВ AC; выход/земля: 1,5 кВ AC |
| Сопротивление изоляции |
Вход/выход, вход/земля, выход/земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
BS EN/EN55032 (CISPR32), CNS 15936; гармонические токи — BS EN/EN61000-3-2; фликер напряжения — BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС |
ESD — BS EN/EN61000-4-2; радиопомехи — BS EN/EN61000-4-3; EFT/Burst — BS EN/EN61000-4-4; Surge — BS EN/EN61000-4-5; кондуктивные помехи — BS EN/EN61000-4-6; магнитное поле — BS EN/EN61000-4-8; провалы и прерывания — BS EN/EN61000-4-11 |
| Уровни испытаний ЭМС |
ESD: уровень 3, 8 кВ воздух, 4 кВ контакт; радиация: уровень 3; EFT/Burst: уровень 3; Surge: уровень 4, 2 кВ линия-линия и 4 кВ линия-земля; кондуктивные помехи: уровень 3; магнитное поле: уровень 4; провалы и прерывания: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Примечание по ЭМС |
Испытания выполнены при монтаже на металлической пластине 720×360 мм, толщиной 1 мм |
Надёжность, размеры и упаковка
| Параметр | Значение для NSP-1600-12 |
|---|
| MTBF |
684,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 69,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
300 × 85 × 41 мм (Д × Ш × В) |
| Масса |
1,8 кг |
| Упаковка |
6 шт.; 11,3 кг / 1,25 CUFT |
Назначение выводов и интерфейсов
| Контакт | Функция | Примечание |
|---|
| 1 |
+12V-aux |
Вспомогательное питание 10,6–13,2 В DC относительно GND-aux; максимальный ток нагрузки 0,8 А |
| 2 |
GND-aux |
Возврат вспомогательного питания и опорный потенциал изолированных сигналов |
| 3 |
+5V-aux |
Только для цепи дистанционного ON/OFF |
| 4 |
R.C. |
Дистанционное включение/выключение |
| 5 |
DC-OK |
Выходной статус источника питания |
| 6 |
T-ALARM |
Сигнал перегрева или отказа вентилятора |
| 7, 8, 9 |
A0, A1, A2 |
Адресные линии интерфейса CANBus |
| 10, 11 |
NC |
Не используется, оставить для будущего применения |
| 12 |
PV |
Вход программирования выходного напряжения |
| 13 |
+Vo(Signal) |
Положительный сигнальный вывод выходного напряжения |
| 14 |
-Vo(Signal) |
Отрицательный сигнальный вывод выходного напряжения |
| 15 |
+RS |
Положительный вход дистанционного контроля |
| 16 |
-RS |
Отрицательный вход дистанционного контроля |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтингa.
- При использовании сигнала PV для регулировки Vo при определённых режимах пульсации и шум Vo могут превышать значения, указанные в спецификации.
- Измерение шума вентилятора выполнено в соответствии с ISO-7779.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; для итогового изделия требуется повторная проверка соответствия директивам ЭМС. Испытания ЭМС выполнялись при монтаже на металлической пластине 720×360 мм толщиной 1 мм. Руководство по испытаниям компонентных источников питания приведено в документе EMI testing of component power supplies.
- Снижение предельной температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
