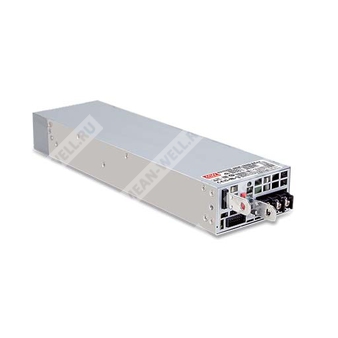

NSP-1600-24 - промышленный AC/DC источник питания 24 В мощностью до 1608 Вт с программируемым выходом и CANBus-интерфейсом.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| NSP |
Серия источников питания |
| 1600 |
Номинальная мощность серии: 1600 Вт |
| 24 |
Номинальное выходное напряжение: 24 В |
Назначение и краткое описание
NSP-1600-24 — это одноканальный закрытый AC/DC источник питания промышленного исполнения мощностью до 1,6 кВт. Модель выполнена в низкопрофильном корпусе формата 1U, рассчитана на питание от универсальной сети переменного тока и источника постоянного тока, обеспечивает стабилизированное выходное напряжение 24 В и ориентирована на применение в системах автоматизации, измерительной технике и других промышленных нагрузках. Серия имеет встроенные функции программирования выходного напряжения, дистанционного управления, удалённого измерения напряжения, вспомогательного питания и сигнализации состояния.
Назначение
- Системы фабричной автоматики и управления.
- Испытательное и измерительное оборудование.
- Лазерные установки.
- Оборудование для ресурсных испытаний и наработки.
- Цифровое вещание.
- Источники постоянного тока.
Особенности
- Входное напряжение 90…264 В переменного тока с коррекцией коэффициента мощности.
- Выходное напряжение 24 В, программируемое в диапазоне 40…125% от номинала.
- Поддержка встроенного CANBus-протокола.
- Рабочий диапазон температуры окружающей среды от -20 до +70 °C.
- Встроенное ограничение выходного тока постоянного типа.
- КПД до 91%.
- Встроенные функции: дистанционное включение/выключение, удалённое измерение, вспомогательное питание 12 В, сигнал DC OK, сигнал аварии OTP.
- Интеллектуальное управление скоростью вентилятора.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Соответствие требованиям SEMI F47 при 200 В переменного тока.
Параметры
Выход
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
67 А |
| Диапазон выходного тока |
0…67 А |
| Номинальная мощность |
1608 Вт |
| Пульсации и шум |
200 мВ п-п |
| Диапазон регулировки выходного напряжения |
23,5…30 В |
| Линейная стабилизация |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, нарастания |
1500 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания |
10 мс при 230 В AC и полной нагрузке |
| Время удержания |
16 мс при 230 В AC и нагрузке 70% |
| Допуск выходного напряжения |
±1,0% |
Вход
| Диапазон входного напряжения |
90…264 В AC; 250…400 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
0,97 при 230 В AC и полной нагрузке |
| Типовой КПД |
91% |
| Пусковой ток |
Холодный старт 35 А при 230 В AC |
| Типовой входной ток |
15 А при 115 В AC; 8,5 А при 230 В AC |
| Ток утечки |
<2 мА при 230 В AC |
Защита
| Перегрузка |
105…115% от номинальной выходной мощности |
| Тип защиты по перегрузке |
Отключение выходного напряжения, повторное включение для восстановления |
| Перенапряжение |
31,5…37,5 В |
| Тип защиты по перенапряжению |
Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Тип ограничения тока |
Постоянный ток; отключение выходного напряжения через 5 с, восстановление после повторного включения |
Функции
| Программирование выходного напряжения |
40…125% от номинального выходного напряжения; 15…125% по запросу |
| Дистанционное измерение |
Компенсация падения напряжения на проводах нагрузки до 0,5 В DC |
| Дистанционное управление |
Включение/выключение электрическим сигналом или сухим контактом между Remote ON-OFF и +5V-aux |
| Вспомогательное питание |
12 В auxiliary |
| Сигналы аварии |
DC OK и T-ALARM |
| Интерфейс связи |
CANBus |
| Скорость вентилятора |
Интеллектуальное управление по внутренней температуре |
Эксплуатационные условия
| Рабочая температура |
-20…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Стандарты безопасности |
UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, BIS IS 13252(Part 1):2010 / IEC 60950-1:2005, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение |
Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС — помехоэмиссия
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), CNS 15936; класс B (CISPR32) / класс A (CNS 15936) |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS 15936; класс A (CISPR32 и CNS 15936) |
| Гармонические токи |
BS EN/EN61000-3-2; класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
ЭМС — помехоустойчивость
| Электростатический разряд |
BS EN/EN61000-4-2; уровень 3, 8 кВ воздухом; уровень 2, 4 кВ контактом |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3; уровень 3 |
| Быстрые переходные процессы / всплески |
BS EN/EN61000-4-4; уровень 3 |
| Импульсные перенапряжения |
BS EN/EN61000-4-5; уровень 4, 2 кВ линия-линия, 4 кВ линия-земля |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6; уровень 3 |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8; уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11; >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Прочие параметры
| Средняя наработка на отказ |
684,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 69,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
300 × 85 × 41 мм |
| Масса |
1,8 кг |
| Упаковка |
6 шт.; 11,3 кг; 1,25 CUFT |
Назначение выводов и интерфейсов
CN1 — контрольный интерфейс
| Контакт |
Функция |
Описание |
| 1 |
+12V-aux |
Вспомогательное питание 10,6…13,2 В DC, относительно GND-aux (контакт 2). Максимальный ток нагрузки 0,8 А. Выход имеет встроенные диоды ORing и не управляется Remote ON-OFF. |
| 2 |
GND-aux |
Общий провод вспомогательного питания. |
| 3 |
+5V-aux |
Питание 5 В auxiliary; используется для функции дистанционного включения/выключения. |
| 4 |
R.C. |
Дистанционное включение/выключение. Шорт между R.C. и +5V-aux — включение; разрыв — выключение. Максимальное входное напряжение 5,5 В DC. |
| 5 |
DC-OK |
Изолированный сигнал состояния. Высокий уровень 3,5…5,5 В при Vout ≤77%±5%; низкий уровень -0,5…0,5 В при Vout ≥80%±5%. Максимальный ток источника 10 мА. |
| 6 |
T-ALARM |
Изолированный сигнал аварии. Высокий уровень 3,5…5,5 В при перегреве или отказе вентилятора; низкий уровень -0,5…0,5 В при нормальной работе. Максимальный ток источника 10 мА. |
| 7,8,9 |
A0, A1, A2 |
Линии адреса интерфейса CANBus. |
| 10,11 |
NC |
Резерв, оставить без подключения. |
| 12 |
PV |
Подключение для программирования выходного напряжения. Сигнал не изолирован, относительно -Vo(signal). |
| 13 |
+Vo(signal) |
Положительный сигнальный вывод выходного напряжения; применяется для локального измерения, напрямую к нагрузке не подключать. |
| 14 |
-Vo(signal) |
Отрицательный сигнальный вывод выходного напряжения; применяется для локального измерения и как опорный узел функций. |
| 15 |
+RS |
Положительный вывод дистанционного измерения. Сигнал изолирован, относительно GND-aux. |
| 16 |
-RS |
Отрицательный вывод дистанционного измерения. Сигнал изолирован, относительно GND-aux. |
CN2 — интерфейс CANBus
| Контакт |
Функция |
Описание |
| 1,2,3,4 |
NC |
Для стандартной модели: резерв, оставить без подключения. |
| 5,6 |
-Vo(signal) |
Отрицательный сигнальный вывод выходного напряжения; не подключать напрямую к нагрузке. |
| 7 |
CANH |
Линия данных CANBus. |
| 8 |
CANL |
Линия данных CANBus. |
Примечания
- Все параметры, если не оговорено иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтирования.
- При использовании сигнала PV для настройки Vo при определённых условиях эксплуатации пульсации и шум Vo могут превышать значение, определённое в спецификации.
- Испытание шума вентилятора выполняется по ISO-7779.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС проводятся при монтаже на металлической пластине 720 × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
