NSP-1600-36 - программируемый промышленный AC/DC источник питания 36 В для систем автоматики, измерения и индустриальных нагрузок.

Описание

NSP-1600-36 — это одновыходной закрытый AC/DC источник питания промышленного назначения мощностью 1,6 кВт, выполненный в низкопрофильном корпусе форм-фактора 1U. Серия рассчитана на работу от сети переменного тока 90–264 В и обеспечивает стабилизированное выходное напряжение 36 В с возможностью программирования, поддержкой удалённого включения/выключения, дистанционного измерения, вспомогательного питания и интерфейса CANBus. Охлаждение осуществляется вентилятором с термостатическим управлением.

Применения

  • Системы заводской автоматики и управления
  • Измерительная и испытательная аппаратура
  • Лазерное оборудование
  • Оборудование для ускоренного старения и ресурсных испытаний
  • Цифровое вещание
  • Источники постоянного тока

Расшифровка партномера

Обозначение Расшифровка
NSP Серия источников питания
1600 Номинальная мощность серии 1600 Вт
36 Номинальное выходное напряжение 36 В

Ключевые особенности

  • Вход 90–264 В переменного тока с коррекцией коэффициента мощности
  • Программируемое выходное напряжение в диапазоне 40–125% от номинала; по запросу 15–125%
  • Встроенный протокол CANBus
  • Диапазон рабочей температуры от -20 до +70 °C
  • Встроенное ограничение постоянного тока
  • КПД до 92,5%
  • Встроенные функции удалённого включения/выключения, дистанционного измерения, вспомогательного питания 12 В, сигнала DC OK и сигнала аварии OTP
  • Интеллектуальное управление скоростью вентилятора
  • Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
  • Соответствие требованиям SEMI F47 при 200 В переменного тока

Основные параметры

Выход

Параметр Значение
Номинальное выходное напряжение 36 В
Номинальный выходной ток 44,5 А
Диапазон тока 0–44,5 А
Номинальная мощность 1602 Вт
Пульсации и шум 250 мВ п-п
Диапазон регулировки напряжения 35,5–45 В
Стабилизация по сети ±1,0%
Стабилизация по нагрузке ±0,5%
Допуск выходного напряжения ±1,0%
Время установки, нарастания 1500 мс, 60 мс при 230 В переменного тока на полной нагрузке
Время удержания 16 мс при 230 В переменного тока и 70% нагрузки

Вход

Параметр Значение
Диапазон входного напряжения 90–264 В переменного тока / 250–400 В постоянного тока
Диапазон частоты 47–63 Гц
Коэффициент мощности 0,97 при 230 В переменного тока на полной нагрузке
КПД 91%
Пусковой ток Холодный старт 35 А при 230 В переменного тока
Ток утечки <2 мА при 230 В переменного тока
Потребляемый ток 14 А при 115 В; 8 А при 230 В

Защиты

Параметр Значение
Перегрузка 105–115% от номинальной выходной мощности
Перенапряжение 47,2–56,3 В
Перегрев Отключение выходного напряжения, автоматическое восстановление после снижения температуры
Тип защиты от перегрузки Ограничение постоянного тока; после 5 с источник отключает выходное напряжение, восстановление после снижения выходного напряжения и повторной подачи питания

Функции

Параметр Значение
Программирование выходного напряжения 40–125% от номинального выходного напряжения; 15–125% по запросу
Удалённый контроль Электрический сигнал или сухой контакт между выводом Remote ON-OFF и +5Vaux
Вспомогательное питание 12 В aux, 0,8 А
Сигнализация DC OK и T-ALARM в TTL-форме, изолированы от выхода
Интерфейс связи CANBus, CAN 2.0B, максимальная скорость 250 кГц
Дистанционное измерение Компенсация падения напряжения на проводах нагрузки до 0,5 В постоянного тока
Охлаждение Вентилятор с интеллектуальным термостатическим управлением

Условия эксплуатации

Параметр Значение
Рабочая температура -20…+70 °C
Рабочая влажность 20–90% RH, без конденсации
Температура и влажность хранения -40…+85 °C, 10–95% RH, без конденсации
Температурный коэффициент ±0,03%/°C (0…50 °C)
Вибрация 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z

Безопасность и ЭМС

Параметр Значение
Стандарты безопасности UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, BIS IS 13252(Part 1):2010 / IEC 60950-1:2005, AS/NZS62368.1, EAC TP TC 004
Испытательное напряжение Вход–выход: 3 кВ переменного тока; вход–FG: 2 кВ переменного тока; выход–FG: 1,5 кВ переменного тока
Сопротивление изоляции Вход–выход, вход–FG, выход–FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH

ЭМС-излучение

Параметр Стандарт Уровень / примечание
Кондуктивные помехи BS EN/EN55032 (CISPR32), CNS 15936 Класс B (CISPR32) / класс A (CNS 15936)
Излучаемые помехи BS EN/EN55032 (CISPR32), CNS 15936 Класс A (CISPR32 и CNS 15936)
Гармонические токи BS EN/EN61000-3-2 Класс A
Фликер напряжения BS EN/EN61000-3-3 —

ЭМС-устойчивость

Параметр Стандарт Уровень / примечание
ЭСР BS EN/EN61000-4-2 Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт
Излучаемое поле BS EN/EN61000-4-3 Уровень 3
Быстрые переходные процессы / импульсные помехи BS EN/EN61000-4-4 Уровень 3
Импульсные помехи BS EN/EN61000-4-5 Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля
Проводимые помехи BS EN/EN61000-4-6 Уровень 3
Магнитное поле BS EN/EN61000-4-8 Уровень 4
Провалы и прерывания напряжения BS EN/EN61000-4-11 >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов

Надёжность, габариты и упаковка

Параметр Значение
MTBF 684,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 69,2 тыс. ч минимум по MIL-HDBK-217F (25 °C)
Габариты 300 × 85 × 41 мм (Д × Ш × В)
Масса 1,8 кг
Упаковка 6 шт. в упаковке; 11,3 кг; 1,25 CUFT

Назначение выводов CN1

Контакт Функция Описание
1 +12V-aux Вспомогательное напряжение 10,6–13,2 В относительно GND-aux (контакт 2), максимальный ток нагрузки 0,8 А. Выход имеет встроенные диоды OR-ing и не управляется Remote ON-OFF.
2 GND-aux Возврат вспомогательного выхода
3 +5V-aux Используется только для удалённого включения/выключения
4 R.C. Удалённое включение/выключение
5 DC-OK Сигнал состояния источника питания; высокий уровень при Vout ≤ 77%±5%, низкий уровень при Vout ≥ 80%±5%; максимальный источник тока 10 мА
6 T-ALARM Сигнал перегрева/отказа вентилятора; высокий уровень при аварии, низкий уровень при нормальной температуре и работе вентилятора; максимальный источник тока 10 мА
7, 8, 9 A0, A1, A2 Линии адреса интерфейса CANBus
10, 11 NC Резерв, оставить без подключения
12 PV Вход программирования выходного напряжения
13 +Vo(Signal) Положительный сигнальный вывод выходного напряжения; только для локального измерения, напрямую к нагрузке не подключается
14 -Vo(Signal) Отрицательный сигнальный вывод выходного напряжения; только для локального измерения и опорных функций, напрямую к нагрузке не подключается
15 +RS Положительный вход дистанционного измерения
16 -RS Отрицательный вход дистанционного измерения

Назначение выводов CN2

Контакт Функция Описание
1, 2, 3, 4 NC Для стандартной модели: резерв
5, 6 -Vo (Signal) Отрицательный сигнальный вывод выходного напряжения; только для локального измерения и опорных функций, напрямую к нагрузке не подключается
7 CANH Линия данных CANBus
8 CANL Линия данных CANBus

Примечания

  • Если не указано иное, все параметры измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
  • Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
  • Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
  • При низком входном напряжении может потребоваться снижение нагрузки; следует использовать кривую снижения нагрузки.
  • При использовании сигнала PV для регулировки Vo при определённых режимах пульсации и шум Vo могут превышать значения, нормируемые в данной спецификации.
  • Испытание шума вентилятора выполнено согласно ISO-7779.
  • Источники питания рассматриваются как компоненты, устанавливаемые в конечное изделие. ЭМС-испытания выполнялись на монтажной металлической плите 720 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
  • Снижение температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.

Дополнительные сведения по конструкции

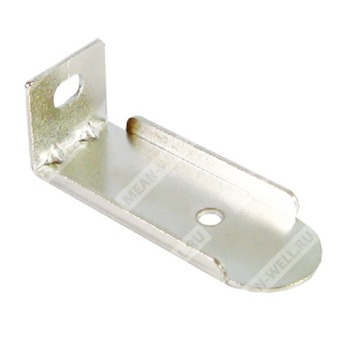

Механическое исполнение корпуса соответствует Case No.296A. Охлаждение организовано направленным воздушным потоком. Входные клеммы переменного тока: FG, AC/N, AC/L. Контрольный разъём CN1: HRS DF11-16DP-2DS или эквивалент. Разъём CN2: HRS DF11-8DP-2DS или эквивалент. В комплекте поставки указан соединительный провод для CN1 и, по отдельному заказу, монтажные кронштейны.
