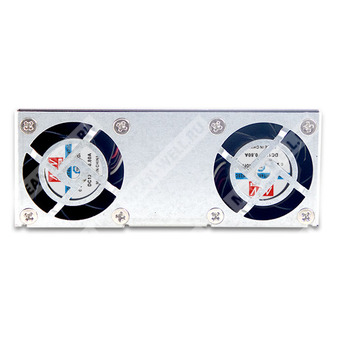

NSP-2400-12
NSP-2400-12 - импульсный AC/DC источник питания на 12 В с программируемыми выходными параметрами и функциями дистанционного управления.
Расшифровка партномера
| Позиция в партномере | Обозначение | Расшифровка |
| NSP | Серия | Серия источников питания NSP-2400 |
| 2400 | Номинальная мощность | 2400 Вт |
| 12 | Выходное напряжение | 12 В |
Назначение
Источник питания NSP-2400-12 предназначен для построения промышленных и специализированных систем электропитания, где требуется широкий диапазон входного напряжения, высокий КПД, программируемый выход и возможность параллельной работы нескольких блоков.
Описание
NSP-2400-12 относится к закрытым источникам питания AC/DC мощностью 2400 Вт с коррекцией коэффициента мощности. Модель выполнена в компактном корпусе с размерами 325.8 × 107 × 41 мм и ориентирована на применение в промышленной автоматике, системах безопасности, телекоммуникационном оборудовании, медицинской технике и других областях, где требуется высокая надежность.
Для исполнения на 12 В характерны повышенные токовые возможности: номинальный выходной ток составляет 183.3 А, а кратковременная пиковая мощность достигает 2200 Вт. Источник поддерживает программирование выходного напряжения и ограничения тока, дистанционное включение/выключение, дистанционную компенсацию падения напряжения на проводах, сигналы DC-OK и встроенный интерфейс CANBus; исполнение с MODBus доступно по запросу.
Конструкция предусматривает активное распределение тока при параллельном включении до 4 блоков, что позволяет формировать систему большей мощности. Для модели предусмотрены защитные функции от короткого замыкания, перегрузки, перенапряжения и перегрева. Встроенное интеллектуальное управление вентилятором снижает уровень шума и оптимизирует тепловой режим.
Области применения
- Промышленная автоматизация, машины и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы, аппаратура и установки
- Сетевое оборудование
- Телекоммуникационные устройства
- Источники питания оборудования PoE
- Домашняя автоматизация
- Медицинские устройства
- Суперконденсаторные системы
Особенности
- Вход 85…305 В переменного тока с коррекцией коэффициента мощности
- Высокий КПД до 89% для модели 12 В
- Программируемое выходное напряжение 0…120% от номинала
- Программируемое ограничение выходного тока 0…100% от номинала
- Кратковременная пиковая мощность до 2200 Вт
- Встроенная параллельная работа с распределением тока, до 4 устройств
- CANBus, MODBus по запросу
- Работа при температуре окружающей среды от -40 до +85 °C
- Экстремально низкий ток утечки менее 500 мкА
- Соответствие 2 × MOPP, пригодность для BF-приложений
- Встроенные сигналы дистанционного управления, удаленного контроля и DC-OK
- Покрытие печатной платы
Характеристики
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 183.3 А |
| Диапазон регулирования выходного тока | 0…183.3 А |
| Номинальная мощность | 2200 Вт |
| Пиковая мощность | 4400 Вт |
| Пульсации и шум | 300 мВ п-п |
| Диапазон подстройки выходного напряжения | 10.8…14.4 В |
| Допуск выходного напряжения | ±1.0% |
| Стабилизация по линии | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Время установления, нарастания | 1800 мс, 60 мс при 115 В переменного тока; 1800 мс, 60 мс при 230 В переменного тока; 1800 мс, 60 мс при 277 В переменного тока при полной нагрузке |
| Время удержания | 12 мс при 70% нагрузки, 8 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…305 В переменного тока, 250…431 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности, тип. | 0.98 при 115 В; 0.95 при 230 В; 0.93 при 277 В при полной нагрузке |
| КПД, тип. | 89% |
| Пусковой ток, тип. | 30 А при 115 В; 60 А при 230 В; 75 А при 277 В, холодный старт |
| Потребляемый ток, тип. | 17 А при 115 В; 13 А при 230 В; 11 А при 277 В |
| Ток утечки | Ток утечки на землю менее 500 мкА (действующее значение) при 277 В; ток прикосновения менее 100 мкА (действующее значение) при 277 В |
Защита
| Параметр | Значение |
| Перегрузка, режим пикової мощности | При 105…200% от номинальной мощности блок отключается через 5 секунд непрерывной работы. Восстановление после повторной подачи питания. Для моделей 12 В/15 В — 2 секунды. |
| Перегрузка, режим ограничения тока | При более чем 200% от номинальной мощности активируется режим постоянного ограничения тока; блок отключается через 5 секунд непрерывной работы. Восстановление после повторной подачи питания. Для моделей 12 В/15 В — 2 секунды. |
| Короткое замыкание | Постоянное ограничение тока, отключение блока через 5 секунд; повторная подача питания для восстановления. Для моделей 12 В/15 В — 2 секунды. В другом режиме восстановление автоматически после устранения неисправности. |
| Перенапряжение | 15…19 В |
| Перегрев | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
| Тип защиты | Отключение с фиксацией или автоматическое восстановление в зависимости от режима |
Функции
| Параметр | Значение |
| Программирование выходного напряжения | 0…120% от номинального выходного напряжения |
| Программирование выходного тока | 0…100% от номинального тока |
| Параллельная работа | До 9600 Вт или до 4 устройств |
| Дополнительное питание | 5 В вспомогательное, 0.2 А, допуск ±15%, пульсации 150 мВ п-п |
| Дополнительное питание | 12 В вспомогательное, 0.8 А, допуск ±15%, пульсации 450 мВ п-п |
| Дистанционное управление | Включение/выключение электрическим сигналом или сухим контактом между RC и +5V-aux |
| Дистанционная обратная связь | Компенсация падения напряжения на проводах нагрузки до 0.5 В |
| Сигнал DC-OK | Контактный выход, максимум 5 В постоянного тока / 10 мА, резистивная нагрузка |
| Интерфейс связи | CANBus (встроенный) или MODBus по запросу |
| Управление вентилятором | Встроенное интеллектуальное управление скоростью вентилятора |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура при полной нагрузке | До +60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C от 0 до 60 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Изоляция и безопасность
| Параметр | Значение |
| Уровень изоляции | Первичная цепь – вторичная: 2 × MOPP; первичная – земля: 1 × MOPP; вторичная – земля: 1 × MOPP |
| Категория перенапряжения | ОВК III |
| Безопасное сверхнизкое напряжение | SELV |
| Испытательное напряжение | Вход – выход: 4 кВ переменного тока; вход – земля: 2 кВ переменного тока; выход – земля: 1.5 кВ переменного тока |
| Сопротивление изоляции | Вход – выход, вход – земля, выход – земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц…2.7 ГГц); таблица 9, 9…28 В/м (385 МГц…5.78 ГГц) |
| Быстрые переходные процессы / импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия- линия; 4 кВ линия-земля |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Эмиссия | BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832 | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 566.1 тыс. часов минимум по Telcordia SR-332 (Bellcore); 47.3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 325.8 × 107 × 41 мм |
| Масса | 2.32 кг |
| Упаковка | 4 шт. / 10.3 кг / 1.09 CUFT |

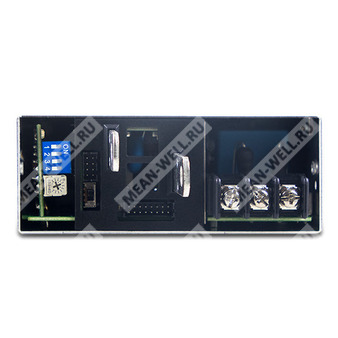

Назначение выводов
| Контакт | Функция | Назначение |
| 1 | +Vo (Signal) | Положительный сигнальный вывод выходного напряжения; используется для локального контроля, напрямую к нагрузке не подключается |
| 2 | +RS | Положительный вход дистанционной обратной связи |
| 3 | -Vo (Signal) | Отрицательный сигнальный вывод выходного напряжения; используется для локального контроля, напрямую к нагрузке не подключается |
| 4 | -RS | Отрицательный вход дистанционной обратной связи |
| 5 | PV | Вход программирования выходного напряжения |
| 6 | PC | Вход программирования ограничения тока |
| 7, 8, 9, 10 | A0, A1, A2, A3 | Линии адреса интерфейса |
| 11, 12 | GND | Подключение к отрицательной клемме выхода |
| 13, 14 | DA | Дифференциальный цифровой сигнал для параллельного управления |
| 15, 16 | DB | Дифференциальный цифровой сигнал для параллельного управления |
Примечания
| 1 | Если не указано иное, все параметры измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Продолжительность пикового режима составляет 2 секунды для моделей 12 В/15 В и 5 секунд для остальных моделей. |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной на параллельно включенные конденсаторы 0.1 мкФ и 47 мкФ. |
| 4 | Допуск включает разброс установки, стабилизацию по линии и по нагрузке. |
| 5 | Время установления измеряется при первом холодном пуске. |
| 6 | При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик. |
| 7 | Работа при стабилизированном выходном напряжении может вызвать защитное отключение. |
| 8 | Подробности режима защиты от перегрузки приведены в разделе режима перегрузки в руководстве пользователя. |
| 9 | При регулировке выходного напряжения через функцию PV пульсации и шум могут превышать указанные пределы при определенных условиях. |
| 10 | Измерение шума вентилятора выполнено в соответствии с ISO 7779. |
| 11 | Маркировка RCM применяется на добровольной основе; изделие соответствует соответствующим стандартам IEC или AS/NZS, либо AS/NZS 3820, где применимо. |
| 12 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; EMC-испытания выполнялись на металлической плите 360 × 360 мм толщиной 1 мм. |
| 13 | Маркировка BIS может быть недоступна для отдельных производственных площадок или моделей. |
| 14 | MOPP применим только для входного напряжения 100…240 В переменного тока. |
| 15 | Снижение допустимой температуры окружающей среды составляет 3.5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м. |
