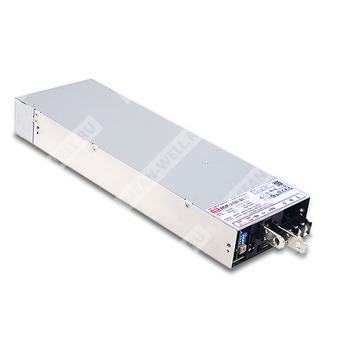

NSP-2400-15 - импульсный AC/DC источник питания промышленного исполнения с программируемыми выходными параметрами и интерфейсом связи.
Расшифровка партномера
| Позиция |
Обозначение |
Значение |
| 1 |
NSP |
Серия источников питания |
| 2 |
2400 |
Номинальная мощность 2400 Вт |
| 3 |
15 |
Номинальное выходное напряжение 15 В |
Назначение
Источник питания NSP-2400-15 предназначен для преобразования переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 15 В с высокой выходной мощностью, программированием параметров, функцией параллельной работы и встроенными средствами контроля, управления и защиты. Компонент ориентирован на промышленную электронику, автоматизацию, телекоммуникационное и медицинское оборудование, а также системы, требующие высокой надежности и низкого тока утечки.
Описание
NSP-2400-15 относится к серии закрытых AC/DC источников питания мощностью 2400 Вт с коррекцией коэффициента мощности, широким диапазоном входа и поддержкой удаленного управления. Для данной модификации предусмотрено выходное напряжение 15 В, программирование выходного напряжения и ограничения тока, режим кратковременной пиковой мощности, активное распределение тока при параллельной работе, а также встроенные защитные функции.
Устройство рассчитано на промышленное применение в жестких условиях эксплуатации, имеет компактный корпус, встроенный вентилятор с интеллектуальным управлением скоростью, защитное покрытие печатной платы и соответствие ряду международных стандартов безопасности.
Области применения
- Промышленная автоматика и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы, аппаратура и устройства
- Сетевое оборудование
- Телекоммуникационные устройства
- Источники питания для PoE
- Домашняя автоматика
- Медицинские устройства
- Суперконденсаторные системы
Особенности
- Вход 85~305 В переменного тока с коррекцией коэффициента мощности; допускается питание 277 В AC
- Диапазон входного постоянного напряжения 250~431 В DC
- КПД до 91%
- Программирование выходного напряжения до 120% номинала
- Программирование выходного тока до 100% номинала
- Пиковая мощность до 200% номинальной
- Параллельная работа до 9600 Вт или до 4 блоков в зависимости от конфигурации
- Встроенный интерфейс CANBus или MODBus по запросу
- Рабочий температурный диапазон от -40 до +85 °C
- Экстремально низкий ток утечки менее 500 мкА
- Соответствие требованиям 2 x MOPP
- Встроенные цепи дистанционного включения, удаленного измерения и сигнала DC OK
- Конформное покрытие печатной платы
- Система интеллектуального управления вентилятором с низким уровнем шума
Таблица параметров: выход
| Параметр |
Значение |
| Выходное напряжение |
15 В |
| Выходной ток |
146,7 А |
| Диапазон регулировки выходного тока |
0 ~ 146,7 А |
| Номинальная мощность |
2200 Вт |
| Пиковая мощность |
4400 Вт |
| Пульсации и шум |
300 мВ пик-пик |
| Диапазон подстройки выходного напряжения |
10,8 ~ 14,4 В |
| Допустимое внешнее программирование напряжения |
0 ~ 120% номинального выходного напряжения |
| Допустимое внешнее программирование тока |
0 ~ 100% номинального тока |
| Точность установки напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Нагрузочная стабилизация |
±0,5% |
| Допуск |
Включает допуск установки, линейную и нагрузочную стабилизацию |
Таблица параметров: вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 305 В AC; 250 ~ 431 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Коэффициент мощности |
0,98 при 115 В AC; 0,95 при 230 В AC; 0,93 при 277 В AC, при полной нагрузке |
| КПД |
91% |
| Пусковой ток |
30 А при 115 В AC; 60 А при 230 В AC; 75 А при 277 В AC, холодный старт |
| Потребляемый ток |
17 А при 115 В AC; 13 А при 230 В AC; 11 А при 277 В AC |
| Ток утечки на землю |
Менее 500 мкА (действующее значение) при 277 В AC |
| Ток прикосновения |
Менее 100 мкА (действующее значение) при 277 В AC |
| Время включения |
1800 мс, 60 мс при 115 В AC; 1800 мс, 60 мс при 230 В AC; 1800 мс, 60 мс при 277 В AC, при полной нагрузке |
| Время удержания |
12 мс при 70% нагрузки, 8 мс при полной нагрузке |
Таблица параметров: защита
| Параметр |
Режим работы |
Значение |
| Короткое замыкание |
Режим пиковой мощности |
Ограничение постоянным током, отключение через 5 с, восстановление после повторной подачи питания; для 12 В / 15 В моделей — 2 с |
| Короткое замыкание |
Режим ограничения тока |
Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перегрузка |
Режим пиковой мощности |
При 105~200% номинальной мощности блок отключается через 5 с непрерывной работы; восстановление после повторной подачи питания. Для 12 В / 15 В моделей — 2 с |
| Перегрузка |
Режим ограничения тока |
При нагрузке выше 200% активируется ограничение постоянным током, затем блок отключается через 5 с; восстановление после повторной подачи питания. Для 12 В / 15 В моделей — 2 с |
| Перенапряжение |
--- |
15 ~ 19 В; защита отключает выход и фиксирует состояние до повторного включения |
| Перегрев |
--- |
Выход отключается и автоматически восстанавливается после снижения температуры |
Таблица параметров: функции
| Параметр |
Значение |
| Программирование выходного напряжения |
0 ~ 120% от номинального значения |
| Программирование ограничения тока |
0 ~ 100% от номинального тока |
| Параллельная работа |
До 9600 Вт или схема (3+1) |
| Удаленное включение/выключение |
Электрический сигнал или сухой контакт между R.C и +5V-aux |
| Удаленное измерение |
Компенсация падения напряжения на проводах нагрузки до 0,5 В DC |
| Сигнал DC OK |
Контактный рейтинг: 5 В DC / 10 мА, резистивная нагрузка |
| Вспомогательное питание |
5 В AUX при 0,2 А, допуск ±15%, пульсации 150 мВ пик-пик; 12 В AUX при 0,8 А, допуск ±15%, пульсации 450 мВ пик-пик |
| Интерфейс связи |
CANBus встроенный или MODBus по запросу |
Таблица параметров: окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-40 ~ +85 °C |
| Рабочая температура при полной нагрузке |
До +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ~ 60 °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации |
До 5000 м |
| Дерейтинг по высоте |
3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
Таблица параметров: безопасность и ЭМС
| Параметр |
Значение |
| Уровень изоляции |
Первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP; вторичная цепь - земля: 1 x MOPP |
| Категория перенапряжения |
OVC III |
| Безопасное сверхнизкое напряжение |
SELV |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по ЭМС |
Соответствие BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832; класс B; гармонический ток — BS EN/EN61000-3-2; фликер — BS EN/EN61000-3-3 |
| Помехоустойчивость по ЭМС |
ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; radiated: уровень 3, 10 В/м; EFT/Burst: уровень 3, 2 кВ; Surge: уровень 4, 2 кВ линия-линия и 4 кВ линия-земля; Conducted: уровень 3, 10 В; Magnetic Field: уровень 4, 30 А/м; Voltage dips and interruptions: >95% dip 0,5 периода, 30% dip 25 периодов, >95% interruptions 250 периодов |
Таблица параметров: надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
566,1 тыс. ч, Telcordia SR-332 (Bellcore); 47,3 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты |
325,8 × 107 × 41 мм |
| Масса |
2,32 кг |
| Упаковка |
4 шт. / 10,3 кг / 1,09 CUFT |
Таблица параметров: механика и подключения
| Параметр |
Значение |
| Тип корпуса |
Закрытый источник питания промышленного исполнения |
| Монтаж |
С креплением на шасси; доступен кронштейн |

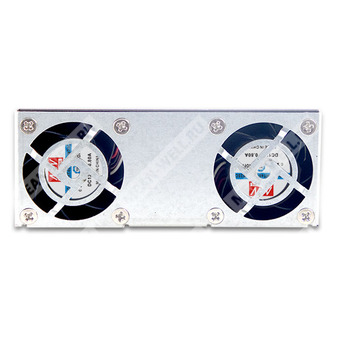

| Вентиляция |
Встроенный вентилятор |

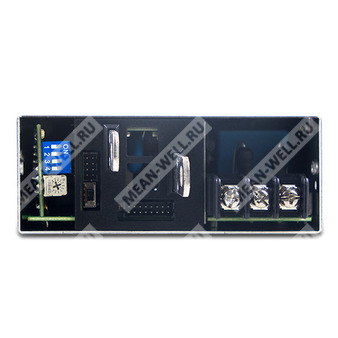

| Разъем управления |
CN1, HRS DF11-16DP-2DS или эквивалент |
| Разъем удаленного управления |
CN2, HRS DF11-08DP-2DS или эквивалент |
| Входные клеммы AC |
AC/N, AC/L, FG |
| Режим параллельной работы |
Через DA, DB и GND |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Длительность пиковой мощности составляет 2 с для моделей 12 В и 15 В, и 5 с для всех остальных моделей.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- Время включения измеряется при первом холодном запуске.
- При низком входном напряжении может потребоваться дерейтинг; подробности приведены в кривой статических характеристик.
- Работа при стабилизированном выходном напряжении может вызвать защитное отключение.
- Для сведений по режимам защиты от перегрузки следует обращаться к соответствующему разделу руководства пользователя.
- При регулировке выходного напряжения через функцию PV пульсации и шум могут превышать указанные пределы при некоторых условиях работы.
- Измерение шума вентилятора выполнено по ISO 7779.
- Маркировка RCM применяется на добровольной основе; оборудование соответствует релевантным стандартам IEC или AS/NZS, где применимо.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; испытания ЭМС выполнялись на металлической пластине 360 × 360 мм толщиной 1 мм.
- Маркировка BIS может быть недоступна для отдельных производственных площадок или моделей.
- MOPP применимо только для входного напряжения 100~240 В AC.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м.
