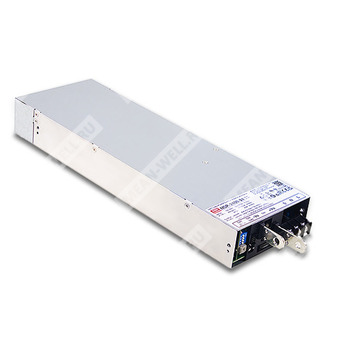

NSP-2400-24 - AC/DC источник питания мощностью 2400 Вт для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция |
Значение |
| NSP |
Серия высоконадежных закрытых источников питания |
| 2400 |
Номинальная мощность 2400 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение
NSP-2400-24 представляет собой высоконадежный AC/DC источник питания закрытого исполнения с коррекцией коэффициента мощности, предназначенный для применения в промышленной автоматизации, энергетике, телекоммуникационном и медицинском оборудовании.
Описание
Изделие относится к серии NSP-2400 и рассчитано на работу в широком диапазоне входного напряжения. Для модели NSP-2400-24 предусмотрены программирование выходного напряжения и ограничение выходного тока, режим пиковой мощности, параллельная работа нескольких блоков, а также встроенный интерфейс CANBus. Конструкция ориентирована на высокую надежность, низкие пульсации, малый ток утечки и соблюдение требований по электробезопасности для BF-применений.
Области применения
- Промышленное оборудование автоматизации и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы, аппаратура и устройства
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование питания PoE
- Домашняя автоматизация
- Медицинские устройства
- Суперконденсаторные системы
Особенности
- Вход 85~305 В переменного тока с коррекцией коэффициента мощности
- Поддержка сети 277 В переменного тока
- Эффективность до 93%
- Программируемое выходное напряжение 0~120% от номинала
- Программируемый выходной ток 0~100% от номинала
- Пиковая мощность до 200%
- Параллельная работа до 9600 Вт или до 4 блоков
- Встроенный CANBus, интерфейс MODBus — по запросу
- Рабочий диапазон температур от -40 до +85 °C
- Очень низкий ток утечки менее 500 мкА
- Соответствие требованиям 2 x MOPP
- Встроенные дистанционное включение/выключение, remote sense, сигнал DC OK и вспомогательное питание

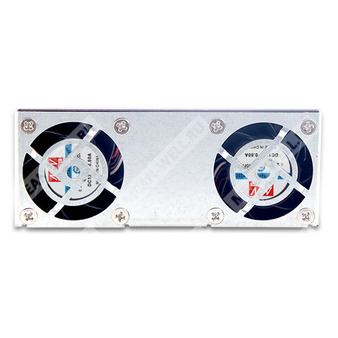

- Встроенный интеллектуальный контроль скорости вентилятора
- Конформное покрытие печатной платы
Параметры выхода
| Параметр |
Значение для NSP-2400-24 |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
100 А |
| Диапазон регулировки выходного тока |
0 ~ 100 А |
| Номинальная выходная мощность |
2400 Вт |
| Пиковая мощность |
4800 Вт |
| Пульсации и шум |
300 мВ п-п |
| Диапазон регулировки выходного напряжения |
21,6 ~ 28,8 В |
| Допуск по выходному напряжению |
±1,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, время нарастания |
1800 мс, 60 мс при 115 В; 1800 мс, 60 мс при 230 В; 1800 мс, 60 мс при 277 В, при полной нагрузке |
| Время удержания |
12 мс при 70% нагрузки, 8 мс при полной нагрузке |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 305 В переменного тока / 250 ~ 431 В постоянного тока |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
0,98 при 115 В; 0,95 при 230 В; 0,93 при 277 В, при полной нагрузке |
| Типовой КПД |
89% |
| Пусковой ток |
30 А при 115 В; 60 А при 230 В; 75 А при 277 В, холодный пуск |
| Потребляемый ток |
17 А при 115 В; 13 А при 230 В; 11 А при 277 В |
| Ток утечки |
Ток утечки на землю менее 500 мкА (ср. кв.) при 277 В; ток прикосновения менее 100 мкА (ср. кв.) при 277 В |
Защиты
| Параметр |
Описание |
| Короткое замыкание |
Режим ограничения постоянным током; при определенных условиях блок отключается через 5 с, восстановление после повторного включения питания. Для моделей 12 В и 15 В — 2 с. |
| Перегрузка, режим пиковой мощности |
При 105~200% от номинальной мощности блок отключается через 5 с непрерывной работы; восстановление после повторного включения питания. Для моделей 12 В и 15 В — 2 с. |
| Перегрузка, режим ограничения тока |
При более чем 200% от номинальной мощности активируется ограничение постоянным током; блок отключается через 5 с непрерывной работы; восстановление после повторного включения питания. Для моделей 12 В и 15 В — 2 с. |
| Перенапряжение |
15 ~ 19 В |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Тип защиты перенапряжения |
Отключение и фиксация выходного напряжения; для восстановления требуется повторная подача питания |
Функции
| Параметр |
Значение |
| Программирование выходного напряжения |
0 ~ 120% от номинального выходного напряжения |
| Программирование выходного тока |
0 ~ 100% от номинального выходного тока |
| Параллельная работа |
До 9600 Вт или до 4 блоков |
| Вспомогательное питание |
5 В, 0,2 А; допуск ±15%; пульсации 150 мВ п-п |
| Дистанционное управление |
Включение/выключение электрическим сигналом или сухим контактом между RC и +5V-aux |
| Дистанционная компенсация падения напряжения |
До 0,5 В постоянного тока на проводах нагрузки |
| Сигнал DC OK |
Контактная нагрузка до 5 В постоянного тока / 10 мА, резистивная |
| Интерфейс связи |
Встроенный CANBus; MODBus — по запросу |
| Ограничение тока |
Встроенная схема ограничения постоянного тока |
Параллельная работа
Источник питания NSP-2400-24 поддерживает параллельное включение с функцией активного распределения тока. Максимальная мощность при параллельной работе может достигать 9600 Вт. Для правильной работы требуются короткие соединительные проводники достаточного сечения. Разность выходных напряжений между параллельными блоками должна быть менее 0,2 В постоянного тока. Минимальная нагрузка при параллельной работе должна быть выше 5% от суммарной нагрузки, иначе возможен неравномерный токораспределение и переход части блоков в режим ожидания.
Коммуникация
Поддерживается CANBus, встроенный в изделие. По запросу доступен MODBus. Интерфейс предназначен для управления, задания параметров и мониторинга, включая параметры выходной мощности и входного напряжения.
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40 ~ +85 °C, с учетом дерейтирования |
| Рабочая температура при полной нагрузке |
До +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C от 0 до 60 °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота |
До 5000 м |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Уровень изоляции |
Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP; вторичная цепь — земля: 1 x MOPP |
| Категория перенапряжения |
OVC III |
| SELV |
Соответствует требованиям SELV |
| Испытательное напряжение |
I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС, излучение
| Параметр |
Стандарт |
Уровень / примечание |
| Кондуктивные помехи |
BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832 |
Класс B |
| Радиопомехи |
BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832 |
Класс B |
| Гармонические токи |
BS EN/EN61000-3-2, GB 17625.1 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
--- |
ЭМС, устойчивость
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м (80 МГц~2,7 ГГц); таблица 9, 9~28 В/м (385 МГц~5,78 ГГц) |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Кондуктивные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
566,1 тыс. ч минимум по Telcordia SR-332; 47,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
325,8 × 107 × 41 мм |
| Масса |
2,32 кг |
| Упаковка |
4 шт. / 10,3 кг / 1,09 куб. фута |
Примечания
- Если не указано иное, параметры измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Длительность пиковой мощности составляет 2 с для моделей 12 В и 15 В, и 5 с для остальных моделей.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельных конденсаторов.
- Допуск включает в себя допуск установки, стабилизацию по линии и по нагрузке.
- Время установки измеряется при первом холодном пуске.
- При низком входном напряжении может потребоваться дерейтирование; см. раздел статических характеристик.
- Работа при стабилизированном выходном напряжении может вызвать защитное отключение.
- Подробности режима защиты от перегрузки приведены в руководстве пользователя.
- При регулировке выходного напряжения через PV уровень пульсаций и шума может превышать указанные пределы при определенных режимах работы.
- Измерение шума вентилятора выполняется по ISO 7779.
- Маркировка RCM применяется на добровольной основе; изделие соответствует релевантным стандартам IEC или AS/NZS.
- Источник питания рассматривается как компонент для установки в конечное изделие; испытания ЭМС выполняются на металлической пластине 360 × 360 мм толщиной 1 мм.
- Маркировка BIS может быть недоступна для некоторых производственных площадок или моделей.
- MOPP подходит только для входного напряжения 100~240 В переменного тока.
- Дерейтирование температуры составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м.
Расшифровка обозначений интерфейсов и выводов
| Разъем |
Назначение |

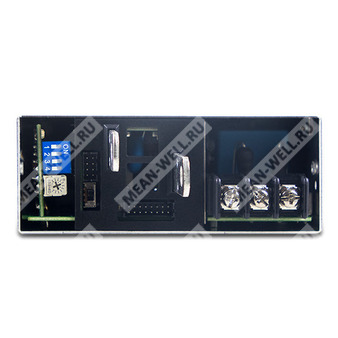

| CN1 |
Выход, дистанционная обратная связь, программирование выходного напряжения и тока, сигналы параллельной работы |
| CN2 |
Дистанционное управление, DC OK, вспомогательное питание, интерфейс CANBus / MODBus |
| SW1 |
Переключатели режима ограничения перегрузки, программирования тока, напряжения и параллельной работы |
| SW2 |
Терминирующие резисторы 120 Ом для CANBus / MODBus |
NSP-2400-24 — источник питания с широкими функциональными возможностями для систем, где требуются высокая удельная мощность, удаленное управление, параллельная работа и расширенные функции защиты.
