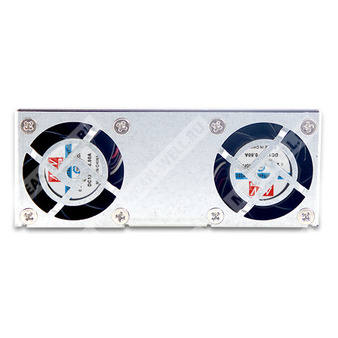

NSP-2400-27
нет на складе
NSP-2400-27 - промышленный AC/DC источник питания 27 В 88,8 А для высоконадежных систем управления и питания.
Расшифровка партномера
| Обозначение | Расшифровка |
| NSP | Серия источников питания NSP |
| 2400 | Номинальная мощность 2400 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Назначение и общая характеристика
NSP-2400-27 представляет собой высоконадежный закрытый AC/DC источник питания мощностью 2400 Вт с коррекцией коэффициента мощности, широким диапазоном входного напряжения, программируемыми выходными параметрами, поддержкой параллельной работы и встроенным интерфейсом связи для промышленных и специальных применений.
Описание
Изделие предназначено для питания нагрузок постоянного тока в промышленной автоматике, системах связи, оборудовании управления, измерительной аппаратуре и других ответственных установках. Для модели NSP-2400-27 характерны программирование выходного напряжения и тока, режим ограничения тока, защита по короткому замыканию, перегрузке, перенапряжению и перегреву, а также удаленное включение/выключение, дистанционная обратная связь по выходу и встроенная телеметрия через CANBus или MODBus по запросу.
Конструкция ориентирована на высокую плотность мощности и длительную эксплуатацию в широком диапазоне условий окружающей среды. Источник питания рассчитан на работу с сетями переменного тока 85–305 В и постоянного тока 250–431 В, обеспечивает высокий КПД и допускает параллельное соединение до 4 устройств для увеличения суммарной мощности.
Области применения
- Промышленная автоматизация и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы и аппаратура
- Сетевое оборудование
- Телекоммуникационное оборудование
- Источники питания для PoE-оборудования
- Домашняя автоматизация
- Медицинские устройства
- Суперконденсаторные системы
Особенности
- Вход 85–305 В переменного тока с коррекцией коэффициента мощности
- Работа от 277 В переменного тока предусмотрена
- Программируемое выходное напряжение до 120% от номинала
- Программируемый выходной ток до 100% от номинального значения
- Режим постоянного тока
- Пиковая мощность до 200%
- Параллельная работа с суммарной мощностью до 9600 Вт
- Встроенный CANBus, MODBus по запросу
- Дистанционное управление, дистанционная обратная связь и сигнал DC OK
- Дополнительные выходы 5 В и 12 В
- Широкий диапазон рабочих температур
- Соответствие требованиям OVC III
- Сверхнизкий ток утечки
- Встроенная интеллектуальная система управления скоростью вентилятора
- Внутреннее защитное покрытие печатной платы
Параметры
Выходные параметры
| Номинальное выходное напряжение | 27 В |
| Выходной ток | 88,8 А |
| Диапазон регулировки выходного тока | 0–88,8 А |
| Номинальная мощность | 2397 Вт |
| Пиковая мощность | 4795 Вт |
| Пульсации и шум | 300 мВ п-п |
| Диапазон подстройки выходного напряжения | 24,3–32,4 В |
| Допуск выходного напряжения | ±0,5% |
| Допуск по току | ±0,5% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пусковой и установившийся режим | 1800 мс, 60 мс при 115 В; 1800 мс, 60 мс при 230 В; 1800 мс, 60 мс при 277 В на полной нагрузке |
| Время удержания | 12 мс при 70% нагрузки, 8 мс при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 85–305 В AC; 250–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | 0,98 при 115 В; 0,95 при 230 В; 0,93 при 277 В, при полной нагрузке |
| КПД | 91% |
| Пусковой ток | Холодный старт 30 А при 115 В; 60 А при 230 В; 75 А при 277 В |
| Потребляемый ток | 17 А при 115 В; 13 А при 230 В; 11 А при 277 В |
| Ток утечки на землю | <500 мкА (действующее значение) при 277 В |
| Ток прикосновения | <100 мкА (действующее значение) при 277 В |
Защита
| Короткое замыкание | Режим ограничения постоянного тока; при стабилизированном выходном напряжении возможен защитный останов |
| Перегрузка, режим пиковой мощности | При 105–200% от номинальной мощности устройство отключается после 5 с непрерывной работы; повторный запуск после повторной подачи питания. Для 12 В и 15 В моделей — 2 с |
| Перегрузка, режим ограничения тока | При более 200% от номинальной мощности активируется ограничение постоянного тока; устройство отключается после 5 с непрерывной работы; повторный запуск после повторной подачи питания. Для 12 В и 15 В моделей — 2 с |
| Перенапряжение | 29–37 В |
| Перегрев | Выходное напряжение отключается; восстановление автоматическое после снижения температуры |
Функции
| Программирование выходного тока | 0–100% от номинального тока |
| Программирование выходного напряжения | 0–120% от номинального выходного напряжения |
| Параллельная работа | До 9600 Вт или 4 устройств |
| Выход вспомогательного питания 5 В | 5 В, 0,2 А; допуск ±15%; пульсации 150 мВ п-п |
| Выход вспомогательного питания 12 В | 12 В, 0,8 А; допуск ±15%; пульсации 450 мВ п-п |
| Дистанционное управление | Включение/выключение электрическим сигналом или сухим контактом |
| Дистанционная обратная связь | Компенсация падения напряжения на проводах нагрузки до 0,5 В DC |
| Сигнал DC OK | Контактная нагрузка: 5 В DC / 10 мА, резистивная нагрузка |
| Интерфейс связи | CANBus встроенный или MODBus по запросу |
| Управление вентилятором | Встроенное интеллектуальное регулирование скорости, измеренный шум зависит от нагрузки |
Эксплуатационные условия
| Рабочая температура | -40…+85 °C |
| Рабочая температура при полной нагрузке | до +60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
| Снижение параметров по высоте | 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором выше 2000 м |
Акустические параметры
| Шум вентилятора | 44 дБ при 10% нагрузке и 25 °C; 44 дБ при 70% нагрузке и 25 °C |
Изоляция и безопасность
| Изоляционный уровень | Первичная цепь – вторичная цепь: 2xMOPP; первичная цепь – земля: 1xMOPP; вторичная цепь – земля: 1xMOPP |
| Категория перенапряжения | OVC III |
| Безопасное сверхнизкое напряжение | SELV |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Эмиссия по проводимым помехам | BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832, класс B |
| Гармонические токи | BS EN/EN61000-3-2, GB 17625.1, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Излучаемая устойчивость | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| EFT / Burst | Уровень 3, 2 кВ |
| Surge | Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Кондуктивная устойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Надежность, размеры и упаковка
| MTBF | 566,1 тыс. ч минимум по Telcordia SR-332; 47,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 325,8 × 107 × 41 мм |
| Масса и упаковка | 2,32 кг; 4 шт. / 10,3 кг / 1,09 CUFT |
Разводка и интерфейсы

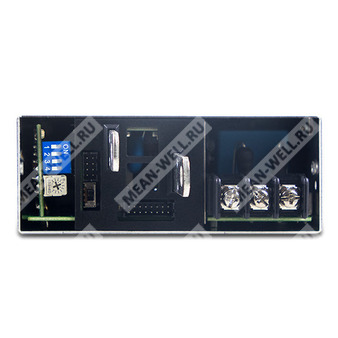

Основные сигнальные и силовые подключения выполнены через разъемы CN1 и CN2. CN1 используется для дистанционного измерения, программирования выходного напряжения и тока, а также параллельной работы и адресации интерфейса. CN2 предназначен для дистанционного управления, сигнала DC OK и линии связи CANBus или MODBus.
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Длительность пиковой мощности составляет 2 с для моделей 12 В и 15 В и 5 с для всех остальных моделей.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, а также регулирование по линии и по нагрузке.
- Время установки измеряется при первом холодном пуске.
- При низком входном напряжении может потребоваться снижение нагрузки; подробности приведены в разделе статических характеристик.
- Работа при стабилизированном выходном напряжении может вызвать защитное отключение.
- Подробности режима защиты от перегрузки приведены в руководстве пользователя.
- При регулировке выходного напряжения через функцию PV пульсации и шум могут превышать указанные пределы в отдельных режимах работы.
- Измерение шума вентилятора выполняется в соответствии с ISO 7779.
- Маркировка RCM применяется на добровольной основе; изделие соответствует применимым стандартам IEC или AS/NZS, а также AS/NZS 3820 при необходимости.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие ЭМС.
- Маркировка BIS может быть недоступна для отдельных производственных площадок или моделей.
- MOPP применим только для входного напряжения 100–240 В AC.
- Снижение допустимой температуры составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
