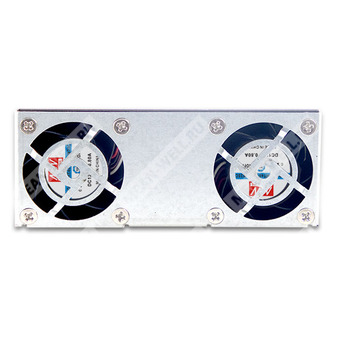

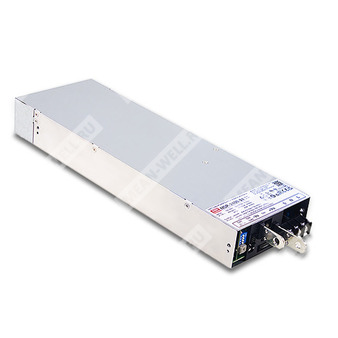

NSP-2400-36
NSP-2400-36 - промышленный AC/DC источник питания 36 В мощностью 2400 Вт с широкими возможностями управления и защиты.
Расшифровка партномера
| Позиция | Значение |
| NSP | Серия источников питания |
| 2400 | Номинальная мощность 2400 Вт |
| 36 | Выходное напряжение 36 В |
Назначение
NSP-2400-36 представляет собой высоконадежный закрытый AC/DC источник питания промышленного назначения с коррекцией коэффициента мощности, программируемым выходом, функциями удаленного управления и поддержкой параллельной работы.
Области применения
- Промышленная автоматизация и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы, аппаратура и устройства
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование питания PoE
- Домашняя автоматизация
- Медицинские устройства
- Суперконденсаторы
Ключевые особенности
- Вход 85~305 В переменного тока с коррекцией коэффициента мощности, доступна работа от 277 В AC.
- Выходное напряжение и ток программируются в диапазонах до 120% и 100% соответственно.
- Пиковая мощность до 200% от номинала.
- Параллельная работа с активным распределением тока, суммарная мощность до 9600 Вт.
- Встроенный интерфейс CANBus; MODBus доступен по запросу.
- Удаленное включение/выключение, удаленная компенсация падения напряжения, сигнал DC OK.
- Дополнительные выходы 5 В и 12 В для вспомогательных цепей.
- Полный комплекс защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Соответствие OVC III, низкий ток утечки, пригодность для BF-применений в медтехнике.
- Конформное покрытие печатной платы и встроенное интеллектуальное управление скоростью вентилятора.
Расширенное описание
NSP-2400-36 относится к серии NSP-2400 — это высоконадежный закрытый источник питания AC/DC мощностью 2400 Вт для применения в промышленности, телекоммуникациях, автоматике, измерительной и медицинской технике. Модель рассчитана на выход 36 В, поддерживает программирование напряжения и тока, работу с пиковыми перегрузками и параллельное включение нескольких устройств для наращивания мощности.
Устройство выполнено в компактном корпусе размером 325,8 × 107 × 41 мм, ориентировано на установку в составе аппаратуры и обеспечивает высокий КПД. Встроенный PFC-блок и широкий диапазон входного напряжения позволяют использовать источник в глобальных сетях питания. Наличие удаленного контроля, удаленного sense-входа и интерфейса цифровой связи упрощает интеграцию в управляемые системы.
Для серии предусмотрены меры защиты и функции диагностики, а также режимы ограничения мощности и тока. Источник рассчитан на эксплуатацию в широком температурном диапазоне и допускает применение в ответственных установках, где требуется низкий ток утечки и высокий уровень изоляции.
Таблица параметров
Выход
| Параметр | Значение для NSP-2400-36 |
| Выходное напряжение | 36 В |
| Выходной ток | 66,6 А |
| Диапазон регулировки тока | 0 ~ 66,6 А |
| Номинальная мощность | 2397 Вт |
| Пиковая мощность | 4795 Вт |
| Пульсации и шум | 350 мВ п-п |
| Диапазон регулировки выходного напряжения | 32,4 ~ 43,2 В |
| Допуск по выходному напряжению | ±1,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Время установки, время нарастания | 1800 мс, 60 мс при 115 В AC; 1800 мс, 60 мс при 230 В AC; 1800 мс, 60 мс при 277 В AC при полной нагрузке |
| Время удержания | 12 мс при 70% нагрузки, 8 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 305 В AC, 250 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,98 при 115 В AC; 0,95 при 230 В AC; 0,93 при 277 В AC при полной нагрузке |
| Типовой КПД | 91% |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC; 75 А при 277 В AC, холодный запуск |
| Ток сети переменного тока | 17 А при 115 В AC; 13 А при 230 В AC; 11 А при 277 В AC |
| Ток утечки на землю | <500 мкА (ср. кв.) при 277 В AC |
| Ток утечки прикосновения | <100 мкА (ср. кв.) при 277 В AC |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Режим ограничения постоянного тока; при стабилизированном выходном напряжении возможное срабатывание защитного отключения |
| Режим Peak Power | При 105~200% от номинальной мощности устройство отключается через 5 с непрерывной работы; восстановление после повторной подачи питания |
| Режим ограничения тока | При нагрузке свыше 200% активируется ограничение постоянным током; отключение через 5 с; восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выхода с автоматическим восстановлением после снижения температуры |
| Защита от перенапряжения | 33 ~ 42 В |
| Тип защиты OVP | Выключение и фиксация аварии; восстановление повторной подачей питания |
Функции
| Параметр | Значение |
| Программирование выходного напряжения | 0 ~ 120% от номинального выходного напряжения |
| Программирование выходного тока | 0 ~ 100% от номинального тока |
| Параллельная работа | До 9600 Вт или до 4 блоков; встроенное активное распределение тока |
| Удаленное включение/выключение | Электрический сигнал или сухой контакт между R.C и +5V-aux |
| Удаленная компенсация | Компенсация падения напряжения на проводах нагрузки до 0,5 В DC |
| Сигнал DC OK | Контактный выход, максимум 5 В DC / 10 мА, резистивная нагрузка |
| Интерфейс цифровой связи | CANBus встроен; MODBus по запросу |
| Вспомогательное питание | 5 Vaux 0,2 A; 12 Vaux 0,8 A |
| Охлаждение | Встроенный интеллектуальный контроль скорости вентилятора |
Параметры по среде эксплуатации
| Параметр | Значение |
| Рабочая температура | −40 ~ +85 °C |
| Температура при полной нагрузке | до +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | −40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | до 5000 м |
| Дерейтинг по высоте | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором выше 2000 м |
Изоляция и безопасность
| Параметр | Значение |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2xMOPP; первичная - PE: 1xMOPP; вторичная - PE: 1xMOPP |
| Категория перенапряжения | OVC III |
| SELV | Соответствует |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Эмиссия | BS EN/EN55032 (CISPR32), CNS 15936, GB/T 9254.1, KS C 9832, класс B |
| Эмиссия по гармоникам | BS EN/EN61000-3-2 (IEC61000-3-2), GB 17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 (IEC61000-3-3) |
| ESD | Уровень 4, 15 кВ по воздуху; 8 кВ контакт |
| Радиопомехоустойчивость | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| EFT/Burst | Уровень 3, 2 кВ |
| Surge | Уровень 4, 2 кВ линия-линиия; 4 кВ линия-земля |
| Проводимые помехи | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 566,1 тыс. ч минимум по Telcordia SR-332; 47,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 325,8 × 107 × 41 мм |
| Масса | 2,32 кг |
| Упаковка | 4 шт. / 10,3 кг / 1,09 CUFT |

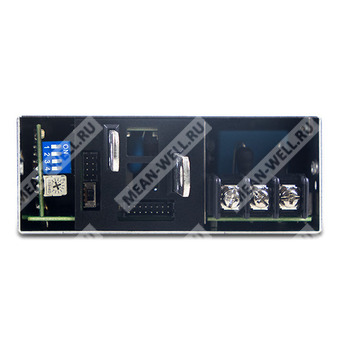

Интерфейсы и разъемы
CN1
| Контакт | Функция |
| 1 | +Vo (сигнал) |
| 2 | +RS |
| 3 | -Vo (сигнал) |
| 4 | -RS |
| 5 | PV |
| 6 | PC |
| 7, 8, 9, 10 | Линии адреса интерфейса |
| 11, 12 | GND |
| 13, 14 | DA |
| 15, 16 | DB |
CN2
| Контакт | Функция |
| 1 | R.C |
| 2 | +5V-AUX |
| 3 | DC-OK |
| 4, 6 | GND-AUX |
| 5 | +12V-AUX |
| 7 | D+ |
| 8 | D- / CANL |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Длительность пиковой мощности составляет 2 с для моделей 12 В и 15 В, и 5 с для остальных моделей.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулировку по линии и по нагрузке.
- Время установки измеряется при первом холодном запуске.
- При низком входном напряжении может потребоваться дерейтинг; см. раздел статических характеристик.
- Работа при стабилизированном выходном напряжении может вызвать защитное отключение.
- Подробности режима защиты от перегрузки приведены в руководстве пользователя.
- При регулировке напряжения через функцию PV пульсации и шум могут превышать указанные пределы в определенных режимах работы.
- Измерение шума вентилятора выполняется в соответствии с ISO 7779.
- Маркировка RCM применяется на добровольной основе; изделие соответствует применимым стандартам IEC или AS/NZS.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; ЭМС-испытания выполняются на металлической пластине 360 × 360 мм толщиной 1 мм.
- Маркировка BIS может быть недоступна для отдельных производственных площадок или моделей.
- MOPP применим только для входного напряжения 100~240 В AC.
- Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
Дополнительные сведения
Серия NSP-2400 оснащена встроенным конформным покрытием печатной платы, встроенной коррекцией коэффициента мощности, а также поддержкой параллельного включения по схеме распределения тока. Для управления предусмотрены сигналы PV, PC, R.C, DC-OK и дифференциальные линии DA/DB. Устройство рассчитано на эксплуатацию в системах, где критичны надежность, стабильность параметров, а также возможность интеграции в цифровые контуры управления и мониторинга.
