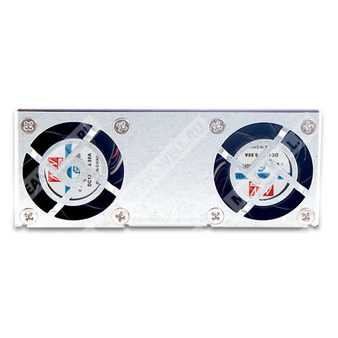

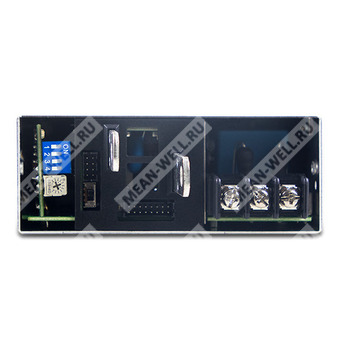

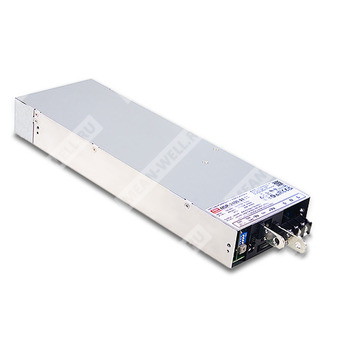

NSP-2400-48 — высоконадежный встраиваемый AC/DC источник питания 2400 Вт для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Обозначение |
Расшифровка |
| NSP |
Серия источников питания Mean Well NSP |
| 2400 |
Номинальная мощность 2400 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Краткое назначение
NSP-2400-48 представляет собой высокомощный AC/DC источник питания с коррекцией коэффициента мощности, программируемыми режимами, интерфейсом связи и возможностью параллельной работы для промышленного применения.
Описание
Серия NSP-2400 — это высоконадежные закрытые AC/DC источники питания мощностью 2400 Вт с функцией PFC, предназначенные для применений, где требуются высокая надежность, широкий диапазон входного напряжения, программируемость выходных параметров, поддержка удаленного управления, дистанционного контроля и параллельного объединения модулей.
Для модели NSP-2400-48 номинальное выходное напряжение составляет 48 В, что соответствует промышленным системам питания, телекоммуникационному оборудованию, автоматизации, вычислительным и энергетическим узлам, а также устройствам с шиной 48 В.
Области применения
- Промышленное автоматическое оборудование и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы, аппаратура и устройства
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование питания PoE
- Домашняя автоматизация
- Медицинские устройства
- Системы на суперконденсаторах
Основные особенности
- Вход 85–305 В AC с коррекцией коэффициента мощности; доступна работа от 277 В AC
- КПД до 93%
- Программирование выходного напряжения в пределах 0–120% от номинального
- Программирование выходного тока в пределах 0–100% от номинального
- Пиковая мощность до 200%
- Параллельная работа с суммарной мощностью до 9600 Вт
- Встроенный интерфейс CANBus; MODBus — по запросу
- Широкий рабочий диапазон температур
- Очень низкий ток утечки, подходящий для BF-медицинских применений
- Встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева
- Удаленное включение/выключение, дистанционная обратная связь по напряжению
- Вспомогательные выходы 5 В и 12 В
- Соответствие категории перенапряжения III
- Покрытие печатной платы
Электрические параметры
| Параметр |
Значение для NSP-2400-48 |
| Номинальное выходное напряжение |
48 В |
| Выходной ток |
50 А |
| Диапазон регулировки выходного тока |
0–50 А |
| Номинальная мощность |
2400 Вт |
| Пиковая мощность |
4800 Вт |
| Пульсации и шум |
450 мВ п-п |
| Диапазон регулировки напряжения |
43,2–55 В |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установления, нарастания |
1800 мс, 60 мс / 115 В AC; 1800 мс, 60 мс / 230 В AC; 1800 мс, 60 мс / 277 В AC при полной нагрузке |
| Время удержания |
12 мс при 70% нагрузки, 8 мс при полной нагрузке |
| Коэффициент мощности |
0,98 / 115 В AC; 0,95 / 230 В AC; 0,93 / 277 В AC при полной нагрузке |
| КПД |
92% |
| Пусковой ток |
Холодный старт 60 А / 230 В AC |
| Ток потребления по сети |
13 А / 230 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85–305 В AC, 250–431 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
0,98 / 115 В AC; 0,95 / 230 В AC; 0,93 / 277 В AC |
| КПД |
92% |
| Пусковой ток |
60 А / 230 В AC |
| Ток потребления |
13 А / 230 В AC |
| Ток утечки на землю |
Менее 500 мкА (действ.) при 277 В AC |
| Ток прикосновения |
Менее 100 мкА (действ.) при 277 В AC |
Защиты
| Функция защиты |
Описание |
| Короткое замыкание |
Режим ограничения постоянного тока; устройство отключается через 5 с, восстановление после повторной подачи питания. Для моделей 12 В и 15 В — 2 с |
| Перегрузка |
При 105–200% от номинальной мощности — отключение через 5 с непрерывной работы, восстановление после повторной подачи питания. Для моделей 12 В и 15 В — 2 с |
| Перегрузка свыше 200% |
Активируется ограничение постоянного тока; устройство отключается через 5 с непрерывной работы, восстановление после повторной подачи питания. Для моделей 12 В и 15 В — 2 с |
| Перенапряжение |
56–60 В |
| Перегрев |
Выход отключается, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр |
Значение |
| Программирование выходного напряжения |
0–120% от номинального |
| Программирование выходного тока |
0–100% от номинального |
| Параллельная работа |
До 9600 Вт или до 3+1 модулей |
| Удаленное включение/выключение |
Электрический сигнал или сухой контакт между RC и +5V-aux |
| Дистанционная обратная связь |
Компенсация падения напряжения на проводах нагрузки до 0,5 В DC |
| Сигнал DC OK |
Контактный выход, макс. 5 В DC / 10 мА, резистивная нагрузка |
| Интерфейс связи |
CANBus встроенный; MODBus — по запросу |
| Вспомогательное питание |
5 В AUX, 0,2 А; 12 В AUX, 0,8 А |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C |
| Рабочая температура при полной нагрузке |
До +60 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…60 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота |
До 5000 м |
Изоляция и безопасность
| Параметр |
Значение |
| Уровень изоляции |
Первичная цепь - вторичная цепь: 2xMOPP; первичная цепь - земля: 1xMOPP; вторичная цепь - земля: 1xMOPP |
| Категория перенапряжения |
OVC III |
| Состояние SELV |
Да |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Порог утечки |
Менее 500 мкА |
ЭМС
| Параметр |
Стандарт / уровень |
| Эмиссия по проводимым помехам |
BS EN/EN55032 (CISPR32), CNS 15936, GB/T 9254.1, KS C 9832, класс B |
| Эмиссия по излучаемым помехам |
BS EN/EN55032 (CISPR32), CNS 15936, GB/T 9254.1, KS C 9832, класс B |
| Гармонические токи |
BS EN/EN61000-3-2, GB 17625.1, класс A |
| Колебания напряжения |
BS EN/EN61000-3-3 |
| ESD |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Излучаемая помехоустойчивость |
Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| EFT / Burst |
Уровень 3, 2 кВ |
| Surge |
Уровень 4, 2 кВ / линия-линия; 4 кВ / линия-земля |
| Проводимые помехи |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
MTBF, размеры и упаковка
| Параметр |
Значение |
| MTBF |
566,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 47,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
325,8 × 107 × 41 мм |
| Масса |
2,32 кг |
| Упаковка |
4 шт. / 10,3 кг / 1,09 CUFT |
Конструктивные данные
| Параметр |
Значение |
| Тип корпуса |
Закрытое промышленное исполнение |
| Охлаждение |
Встроенный интеллектуальный вентилятор с регулированием скорости по внутренней температуре |
| Уровень шума вентилятора |
Менее 46 дБ |
| Покрытие печатной платы |
Есть |
| Дополнительные элементы |
Опционально: кронштейн, крышка клемм, интерфейсные кабели |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Длительность пиковой мощности составляет 2 с для моделей 12 В и 15 В, и 5 с для остальных моделей.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно соединенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Время установления измеряется при первом холодном пуске.
- При низком входном напряжении может потребоваться снижение параметров; см. раздел статических характеристик.
- Работа при стабилизированном выходном напряжении может вызвать защитное отключение.
- Подробнее о режимах защиты от перегрузки см. руководство пользователя.
- При регулировке выходного напряжения через функцию PV пульсации и шум могут превышать указанные пределы в некоторых режимах работы.
- Измерение шума вентилятора выполнено согласно ISO 7779.
- Регуляторный знак соответствия применяется на добровольной основе; оборудование соответствует релевантным стандартам IEC или AS/NZS, где это применимо.
- Питание рассматривается как компонент, подлежащий установке в конечное изделие; ЭМС-испытания выполняются на монтажной металлической плите 360 × 360 мм толщиной 1 мм.
- Маркировка BIS может быть недоступна для некоторых производственных площадок или моделей; требуется уточнение у представителя Mean Well.
- MOPP предназначен только для входного напряжения 100–240 В AC.
- Температурное снижение параметров на высоте выше 2000 м составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
Расшифровка параметров модели NSP-2400-48
| Серия |
NSP-2400 |
Высокомощный источник питания серии NSP |
| Номинальная мощность |
2400 |
2400 Вт |
| Выходное напряжение |
48 |
48 В DC |
| Исполнение |
Закрытый блок питания |
Промышленное встраиваемое исполнение |
| Интерфейс |
CANBus |
Встроенный, MODBus — по запросу |
