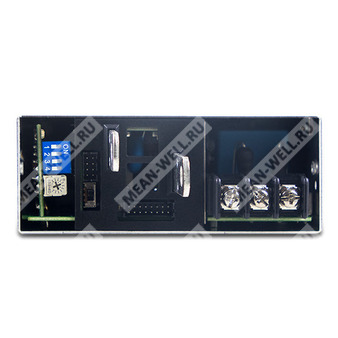

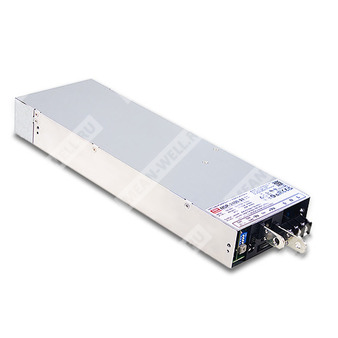

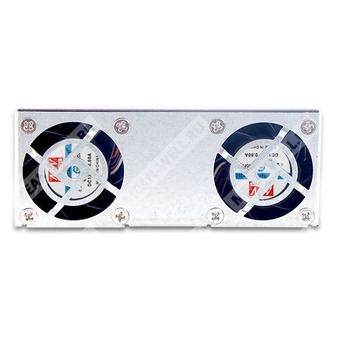

NSP-2400-60
нет на складе
NSP-2400-60 - импульсный AC/DC источник питания 2400 Вт с программируемым выходом и CANBus для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| NSP | Серия источников питания MEAN WELL |
| 2400 | Номинальная мощность 2400 Вт |
| 60 | Номинальное выходное напряжение 60 В |
Назначение
NSP-2400-60 представляет собой высоконадежный закрытый AC/DC источник питания промышленного класса мощностью 2400 Вт с коррекцией коэффициента мощности, широким диапазоном входного напряжения, программируемыми параметрами выхода, функциями дистанционного управления и связи, а также возможностью параллельной работы.
Области применения
- Промышленное автоматическое оборудование и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы, устройства и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Источники питания оборудования PoE
- Системы домашней автоматизации
- Медицинские устройства
- Суперконденсаторные системы
Ключевые особенности
- Диапазон входного напряжения 85…305 В переменного тока с PFC, доступна работа от 277 В переменного тока.
- КПД до 93%.
- Программирование выходного напряжения в диапазоне 0…120% от номинала.
- Программирование выходного тока в диапазоне 0…100% от номинала.
- Режим постоянного тока.
- Пиковая мощность до 200%.
- Параллельная работа с суммарной мощностью до 9600 Вт.
- Встроенный интерфейс CANBus, протокол MODBus — по запросу.
- Широкий рабочий температурный диапазон.
- Соответствие требованиям OVC III.
- Встроенные функции дистанционного включения/выключения, дистанционного контроля, дистанционного измерения и сигнала DC OK.
- Вспомогательные выходы 5 В и 12 В.
- Внутреннее конформное покрытие печатной платы.
- Низкий ток утечки, менее 500 мкА.
- Подходит для BF-категории медицинского оборудования.
Основные параметры NSP-2400-60
Выход
| Номинальное выходное напряжение | 60 В |
| Номинальный выходной ток | 40 А |
| Диапазон выходного тока | 0…40 А |
| Номинальная мощность | 2400 Вт |
| Пиковая мощность | 4800 Вт |
| Пульсации и шум | 600 мВ п-п |
| Диапазон регулировки выходного напряжения | 54…72 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Диапазон входного напряжения | 85…305 В переменного тока / 250…431 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | 0,98 при 115 В; 0,95 при 230 В; 0,93 при 277 В, при полной нагрузке |
| КПД | 93% |
| Пусковой ток | 75 А при 277 В переменного тока |
| Ток потребления | 11 А при 277 В переменного тока |
| Время установления, время нарастания | 1800 мс, 60 мс при 277 В переменного тока, полная нагрузка |
| Время удержания | 12 мс при 70% нагрузки, 8 мс при полной нагрузке |
Защита
| Короткое замыкание | Ограничение постоянным током, отключение через 5 с, восстановление после повторной подачи питания; для моделей 12 В и 15 В — 2 с |
| Перегрузка, режим пиковой мощности | При нагрузке 105…200% от номинальной мощности устройство отключается через 5 с непрерывной работы; восстановление после повторной подачи питания. Для моделей 12 В и 15 В — 2 с |
| Перегрузка, режим ограничения тока | Ограничение постоянным током, автоматическое восстановление после снятия аварийного режима |
| Перенапряжение | 73…86 В |
| Перегрев | Выходное напряжение отключается, восстановление автоматически после снижения температуры |
Функции
| Программирование выходного тока | 0…100% от номинального тока |
| Программирование выходного напряжения | 0…120% от номинального напряжения |
| Параллельная работа | До 9600 Вт или до 3+1 устройств |
| Вспомогательное питание | 5 В DC, 0,2 А, допуск ±15%, пульсации 150 мВ п-п |
| Вспомогательное питание | 12 В DC, 0,8 А, допуск ±15%, пульсации 450 мВ п-п |
| Дистанционное управление | Включение/выключение электрическим сигналом или сухим контактом |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В DC |
| Сигнал DC OK | Контактная нагрузка до 5 В DC / 10 мА, резистивная |
| Интерфейс связи | Встроенный CANBus, MODBus — по запросу |
Условия эксплуатации
| Рабочая температура | -40…+85 °C |
| Рабочая температура при полной нагрузке | До +60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
Электрическая прочность и изоляция
| Уровень изоляции | Первичная цепь - вторичная цепь: 2 x MOPP; первичная - земля: 1 x MOPP; вторичная - земля: 1 x MOPP |
| Испытательное напряжение | Вход - выход: 4 кВ AC; вход - FG: 2 кВ AC; выход - FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход - выход, вход - FG, выход - FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения | OVC III |
| SELV | Соответствует |
ЭМС
| Эмиссия | Соответствие BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832, класс B |
| Проводимые помехи | BS EN/EN55014-1, BS EN/EN55011 |
| Излучаемые помехи | BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832, класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB 17625.1, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 4, 15 кВ воздух; 8 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| EFT / Burst | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 2 кВ линия-линию; 4 кВ линия-земля |
| Проводимые помехи устойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Акустика
| Шум вентилятора | 41 дБ, при нагрузке 70% и Ta=25 °C |
Надежность, габариты и упаковка
| MTBF | 566,1 тыс. ч минимум по Telcordia SR-332; 47,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 325,8 × 107 × 41 мм |
| Масса | 2,32 кг |
| Упаковка | 4 шт. / 10,3 кг / 1,09 куб. фута |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Длительность пиковой мощности составляет 2 с для моделей 12 В и 15 В и 5 с для остальных моделей.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и по нагрузке.
- Время установления измеряется при первом холодном запуске.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
- Работа при стабилизированном выходном напряжении может вызвать защитное отключение.
- Для подробностей по режиму защиты от перегрузки следует обращаться к руководству пользователя.
- При регулировке выходного напряжения через функцию PV пульсации и шум в некоторых режимах могут превышать указанные пределы.
- Измерение шума вентилятора выполняется в соответствии с ISO 7779.
- Маркировка RCM применяется на добровольной основе; оборудование соответствует релевантным стандартам IEC или AS/NZS, где применимо.
- Источник питания рассматривается как компонент для встраивания в конечное изделие; испытания ЭМС выполнялись на металлической плите 360 × 360 мм толщиной 1 мм.
- Маркировка BIS может быть недоступна для отдельных производственных площадок или моделей.
- MOPP подходит только для входа 100…240 В AC.
- Коррекция температуры окружающей среды составляет 3,5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором на высоте выше 2000 м.
