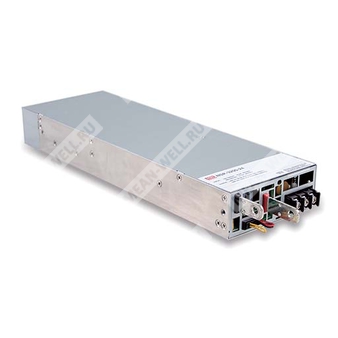

NSP-3200-24 - промышленный источник питания AC/DC мощностью 3,2 кВт с программируемым выходным напряжением и CANBus-интерфейсом.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | NSP | Серия источников питания Mean Well NSP |
| 2 | 3200 | Номинальная мощность 3200 Вт |
| 3 | 24 | Номинальное выходное напряжение 24 В |
Назначение и общая характеристика
NSP-3200-24 представляет собой одно-выходной закрытый промышленный источник питания AC/DC с выходной мощностью 3,2 кВт, предназначенный для применения в автоматизированных и силовых электронных системах. Модель выполнена в низкопрофильном корпусе высотой 1U и ориентирована на установку в промышленное оборудование, где требуется высокая плотность мощности, программирование выходного напряжения, дистанционное управление и контроль состояния.
Изделие работает от широкого диапазона сетевого входа 90~264 В переменного тока и поддерживает построение систем на базе интерфейса CANBus. Конструкция предусматривает принудительное охлаждение с интеллектуальным управлением скоростью вентиляторов, а также набор защит по выходу и температуре.
Области применения
- Системы фабричной автоматики и управления.
- Измерительное и испытательное оборудование.
- Лазерные технологические установки.
- Оборудование для ускоренного старения и ресурсных испытаний.
- Цифровое вещание.
- Источники постоянного тока для промышленной аппаратуры.
Особенности
- Вход 90~264 В переменного тока с коррекцией коэффициента мощности.
- Программируемое выходное напряжение в диапазоне 50~125% от номинала.
- Встроенный протокол CANBus.
- Рабочий диапазон температуры -20~+70 °C.
- Встроенное ограничение выходного тока с режимом постоянного тока.
- Высокий КПД до 94,5%.
- Встроенные функции дистанционного включения/выключения, дистанционного измерения, вспомогательного питания 12 В, сигнала DC OK и сигнала аварии перегрева.
- Интеллектуальное управление скоростью вентилятора.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Соответствие требованиям SEMI F47 при 200 В переменного тока.
Описание
NSP-3200-24 — это источник питания промышленного класса мощностью 3,2 кВт, рассчитанный на высокую надежность в составе конечного оборудования. Серия предназначена для одиночного выходного канала и выпускается в конфигурациях с наиболее востребованными напряжениями постоянного тока, включая 24 В. Модель NSP-3200-24 предназначена для питания нагрузок, требующих стабилизированного напряжения 24 В при больших токах и высокой плотности мощности.
Источник питания выполнен в корпусе с принудительным охлаждением, управляемым по температуре, и обеспечивает набор сервисных функций для интеграции в промышленную систему: удаленное включение/выключение, компенсацию падения напряжения на проводах, мониторинг состояния, программирование выходного напряжения и обмен данными через CANBus.
Таблица параметров: выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 24 В |
| Номинальный выходной ток | 133 А |
| Диапазон выходного тока | 0 ~ 133 А |
| Номинальная мощность | 3192 Вт |
| Пульсации и шум | 300 мВ п-п |
| Диапазон регулировки выходного напряжения | 23,5 ~ 30 В |
| Погрешность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления и нарастания | 1500 мс, 60 мс / 230 В переменного тока при полной нагрузке |
| Время удержания | 16 мс / 230 В переменного тока при 70% нагрузке |
| Диапазон программирования выходного напряжения | 50 ~ 125% от номинального |
| Предел перенапряжения | 31,5 ~ 37,5 В |
| Защита от перегрузки | 105 ~ 115% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного уровня; отключение выходного напряжения через 5 с после снижения напряжения на выходе; повторное включение для восстановления |
| Защита от перегрева | Выходное напряжение отключается, восстановление происходит автоматически после снижения температуры |
Таблица параметров: вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 400 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,97 при 230 В переменного тока и полной нагрузке |
| Типовой КПД | 93,5% |
| Пусковой ток | 55 А / 230 В переменного тока, холодный старт |
| Ток утечки | <2 мА / 230 В переменного тока |
| Типовой входной ток | 17 А / 230 В переменного тока |
Таблица параметров: функции
| Параметр | Значение |
| Программирование выходного напряжения | Регулировка до 50 ~ 125% от номинального выходного напряжения |
| Дистанционное управление | Управление включением/выключением электрическим сигналом или сухим контактом |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В постоянного тока |
| Вспомогательное питание | 12 Вaux, 0,8 А |
| Сигнализация | Изолированные TTL-сигналы T-ALARM и DC-OK |
| Интерфейс связи | CAN 2.0B, максимальная скорость шины 250 кГц |
| Управление вентилятором | Встроенное интеллектуальное управление скоростью по внутренней температуре источника питания |
Таблица параметров: защита
| Параметр | Значение |
| Короткое замыкание | Поддерживается |
| Перегрузка | Поддерживается, режим постоянного ограничения тока |
| Перенапряжение | Поддерживается |
| Перегрев | Поддерживается |
Таблица параметров: условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Таблица параметров: безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BIS IS 13252(Part 1):2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-PE: 2 кВ AC; выход-PE: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-PE, выход-PE: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по ЭМС | Проведённые помехи: класс B; излучаемые помехи: класс A; гармонические составляющие: класс A; мерцание напряжения: соответствует |
| Помехоустойчивость | ESD: уровень 3, 8 кВ воздух, 4 кВ контакт; радиочастотное поле: уровень 3; EFT/Burst: уровень 3; Surge: 2 кВ линия-линия, 4 кВ линия-земля; проводимые помехи: уровень 3; магнитное поле: уровень 4; провалы и прерывания напряжения: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Соответствие по устойчивости при снижении напряжения сети | Проектирование по SEMI F47 при 200 В переменного тока |
Таблица параметров: прочее
| Параметр | Значение |
| Средняя наработка на отказ | 637,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 63,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 325,8 × 107 × 41 мм (Д × Ш × В) |
| Масса | 2,24 кг |
| Упаковка | 4 шт. / 10 кг / 1,09 куб. фута |
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтингa. |
| 5 | КПД измеряется при нагрузке 75%. |
| 6 | При использовании сигнала PV для регулировки Vo в определённых режимах работы пульсации и шум Vo могут незначительно превышать значение, заданное в спецификации. |
| 7 | Испытание шума вентилятора выполняется по ISO-7779. |
| 8 | Испытания ЭМС выполнялись при монтаже изделия на металлической пластине 600 × 900 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
| 9 | Снижение допустимой температуры окружающей среды на 3,5 °C/1000 м для моделей без вентилятора и на 5 °C/1000 м для моделей с вентилятором при высоте свыше 2000 м. |
