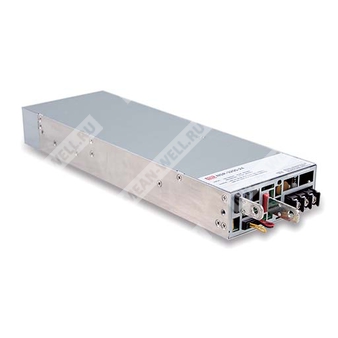

NSP-3200-48 - промышленный AC/DC источник питания 3,2 кВт с выходом 48 В для промышленной автоматики.
Расшифровка партномера
| Позиция |
Значение |
| NSP |
Серия источников питания Mean Well NSP |
| 3200 |
Номинальная мощность 3200 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Назначение и краткое описание
NSP-3200-48 — это одно-выходной закрытый AC/DC источник питания мощностью 3,2 кВт в низкопрофильном исполнении 1U, предназначенный для промышленного применения. Изделие работает от сети переменного тока с широким диапазоном входного напряжения, обеспечивает программируемое выходное напряжение, имеет встроенный CANBus-интерфейс, дистанционное включение/выключение, дистанционное измерение, вспомогательное питание и встроенные функции сигнализации и защиты. Серия рассчитана на системы, где требуется высокая удельная мощность, высокая эффективность и развитые средства удалённого контроля.
Области применения
- Системы управления производством и автоматизации
- Измерительное и испытательное оборудование
- Лазерные установки
- Оборудование для старения и ресурсных испытаний
- Цифровое вещание
- Источники постоянного тока
Основные особенности
- Вход 90–264 В переменного тока с коррекцией коэффициента мощности
- Программируемое выходное напряжение 50–125% от номинального
- Встроенный протокол CANBus
- Диапазон рабочей температуры от -20 до +70 °C
- Встроенная схема ограничения постоянного тока
- КПД до 94,5%
- Встроенные функции: дистанционное ON-OFF управление, Remote Sense, вспомогательное питание 12 В, сигнал DC OK, сигнал аварии перегрева
- Интеллектуальное управление скоростью вентилятора
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Соответствие требованиям SEMI F47 при 200 В AC
Таблица параметров: выход
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Номинальный ток |
67 А |
| Диапазон тока |
0–67 А |
| Номинальная мощность |
3216 Вт |
| Пульсации и шум, макс. |
480 мВп-п |
| Диапазон регулировки выходного напряжения |
47,5–58,8 В |
| Погрешность по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Время установки, нарастания |
1500 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания, тип. |
8 мс при 230 В AC и полной нагрузке |
| Диапазон программирования выходного напряжения |
50–125% от номинального |
| Функция ограничения выходного тока |
Встроенная схема ограничения постоянного тока |
Таблица параметров: вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В AC / 127–400 В DC |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности, тип. |
0,97 при 230 В AC и полной нагрузке |
| КПД, тип. |
94,5% |
| Пусковой ток, тип. |
55 А при 230 В AC, холодный старт |
| Ток утечки |
<2 мА при 230 В AC |
| Входной ток, тип. |
17 А при 230 В AC |
Таблица параметров: защиты
| Параметр |
Значение |
| Перегрузка |
105–115% от номинальной выходной мощности; защита с ограничением постоянного тока, отключение выхода через 5 с после снижения выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение |
63–75 В; отключение выхода, восстановление после повторного включения питания |
| Перегрев |
Отключение выхода, автоматическое восстановление после снижения температуры |
Таблица параметров: функции
| Параметр |
Значение |
| Сигнализация аварии |
Изолированные TTL-сигналы T-ALARM и DC-OK |
| Дистанционное измерение |
Компенсация падения напряжения на проводах нагрузки до 0,5 В DC |
| Дистанционное управление |
Включение/выключение электрическим сигналом или сухим контактом |
| Вспомогательное питание |
12 Вaux, 0,8 А |
| CANBus |
CAN 2.0B, максимальная скорость шины 250 КГц |
| Управление вентилятором |
Встроенное интеллектуальное управление скоростью по внутренней температуре источника питания |
Таблица параметров: условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C от 0 до 50 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Таблица параметров: безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BIS IS 13252(Part 1):2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 КВ AC; I/P-FG: 2 КВ AC; O/P-FG: 1,5 КВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС излучение |
BS EN/EN55032 (CISPR32), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| ЭМС помехоустойчивость |
BS EN/EN55024, BS EN/EN61000-6-2, проектирование с учётом SEMI F47 при 200 В AC |
Таблица параметров: испытания на помехоустойчивость
| Вид испытания |
Уровень / примечание |
| Электростатический разряд |
Уровень 3, 8 КВ воздух; уровень 2, 4 КВ контакт |
| Радиополевая помехоустойчивость |
Уровень 3 |
| Быстрые переходные процессы / всплески |
Уровень 3 |
| Импульсные перенапряжения |
2 КВ линия-линия, 4 КВ линия-земля |
| Проведённые помехи |
Уровень 3 |
| Магнитное поле |
Уровень 4 |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Таблица параметров: прочее
| Параметр |
Значение |
| MTBF |
637,4 тыс. ч min, Telcordia SR-332 (Bellcore); 63,7 тыс. ч min, MIL-HDBK-217F (25 °C) |
| Габариты |
325,8 × 107 × 41 мм |
| Масса |
2,24 кг |
| Упаковка |
4 шт./10 кг/1,09 куб. фута |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтингa.
- КПД измеряется при нагрузке 75%.
- При использовании сигнала PV для регулировки Vo в определённых режимах работы пульсации и шум Vo могут незначительно превышать значения, определённые в данной спецификации.
- Тест шума вентилятора выполнен согласно ISO-7779.
- Для высот эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
