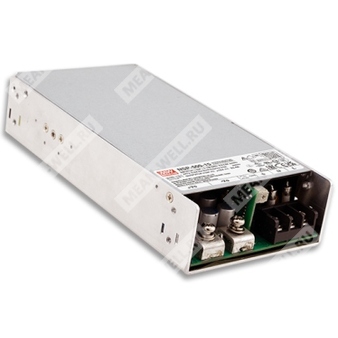

NSP-500-15 - импульсный AC/DC источник питания 500 Вт с выходом 15 В для промышленной и специализированной аппаратуры.
NSP-500-15 — это герметизированный AC/DC источник питания серии NSP-500 с активным корректором коэффициента мощности (PFC), выходной мощностью 500 Вт и номинальным выходным напряжением 15 В. Модель предназначена для применения в промышленной автоматике, системах управления, телекоммуникационном оборудовании, сетевой аппаратуре, медицинских устройствах и других областях, где требуются высокая надёжность, широкий диапазон входного напряжения и встроенные функции защиты.
Расшифровка обозначения
| Обозначение | Расшифровка |
| NSP | Серия герметизированных AC/DC источников питания с высокой надёжностью |
| 500 | Номинальная выходная мощность 500 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Описание
Серия NSP-500 представляет собой AC/DC источник питания мощностью 500 Вт с функцией PFC, разработанный для работы в многопрофильных промышленных применениях. Конструкция ориентирована на компактность, высокую эффективность и устойчивую работу в широком диапазоне входных и климатических условий. Для модели NSP-500-15 предусмотрены встроенные средства дистанционного включения/выключения, удалённого измерения напряжения на нагрузке и выдачи сигнала DC OK. Источник относится к исполнению с принудительным воздушным охлаждением встроенным вентилятором.
Особенности
- Входное напряжение 85–305 В переменного тока с коррекцией коэффициента мощности.
- Низкое потребление на холостом ходу — менее 0,75 Вт.
- Высокий КПД — до 95%.
- Кратковременная пиковая мощность до 200% для моделей 12–60 В.
- Рабочий диапазон температуры окружающей среды от -40 до +85 °C.
- Очень низкий ток утечки — менее 350 мкА.
- Соответствие требованиям 2 x MOPP, пригодность для применения в BF-медицинских приложениях.
- Встроенное ограничение постоянного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором постоянного тока с уровнем шума менее 45 дБ.
- Наличие функций Remote ON/OFF, Remote Sense и DC OK.
- Категория перенапряжения OVC III.
- Работа на высоте до 5000 м.
- Покрытие печатной платы защитным лаком.
- Изделие сертифицировано по многим международным стандартам безопасности.
Области применения
- Промышленная автоматизация и системы управления.
- Охранные системы.
- Механическое и электрическое оборудование.
- Электронные приборы и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование питания PoE.
- Системы домашней автоматизации.
- Медицинские устройства.
- Зарядные приложения.
Параметры изделия
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 33,4 А |
| Диапазон выходного тока | 0–33,4 А |
| Номинальная выходная мощность | 501 Вт |
| Регулировка выходного напряжения | 15–19 В |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Время установки, нарастания | 1000 мс, 80 мс при 230 В переменного тока |
| Время удержания | 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В переменного тока, 120–431 В постоянного тока |
| Частотный диапазон | 47–63 Гц |
| Коэффициент мощности | >0,98 при 115 В; >0,93 при 230 В; >0,9 при 277 В при полной нагрузке |
| КПД | 92% |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | Ток утечки на землю <350 мкА (ср. квадр.) при 277 В; ток прикосновения <100 мкА (ср. квадр.) при 277 В |
| Потребление без нагрузки | 0,75 Вт при 115 В; 0,75 Вт при 230 В; 0,75 Вт при 277 В |
| Потребление при включённом удалённом отключении | 3,3 Вт при 115 В; 3 Вт при 230 В; 3 Вт при 277 В |
Защита
| Параметр | Значение |
| Короткое замыкание | Ограничение постоянного тока более 5 с; при Vout<30% — отключение выходного напряжения с восстановлением после повторного включения AC; либо режим hiccup с автоматическим восстановлением после устранения неисправности, в зависимости от сопротивления проводов нагрузки |
| Перегрузка | При 5 В: 105–150% номинальной мощности, более 5 с, затем режим hiccup. Для 12–60 В: обычно 105–200% номинальной мощности более 5 с и затем ограничение постоянного тока без отключения при Vout>30%; при Vout<30% — отключение выходного напряжения с восстановлением после повторного включения AC. При более чем 200% — ограничение постоянного тока с автоматическим восстановлением либо отключение при Vout<30%. |
| Перенапряжение | 15–19 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения AC |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение | Включение: RC+ к RC- 0–0,8 В постоянного тока или разомкнуто. Выключение: RC+ к RC- 3,3–10 В постоянного тока внешним напряжением. |
| Дистанционная обратная связь по напряжению | Компенсация падения напряжения в проводах нагрузки до 0,3 В |
| Сигнал DC OK | Сигнал на фототранзисторе, замкнутый коллектор; при включённом источнике — проводит, при выключенном — разомкнут. Допустимая нагрузка: 15 В постоянного тока / 10 мА. |
| Охлаждение | Принудительное воздушное охлаждение встроенным вентилятором постоянного тока |
| Управление вентилятором | FAN ON при RTH4 ≥ 50 °C ±10 °C; FAN OFF при RTH4 ≤ 40 °C ±10 °C |
| Уровень шума вентилятора | 45 дБ |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40...+85 °C, при температуре выше +60 °C требуется снижение нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0...60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | IEC/EN 61558-2-16, IEC/EN 60335-1, IEC/EN/UL 62368-1, IEC/EN/ANSI/AAMI ES60601-1, IEC/EN/UL 61010-1/-2-201, IEC/EN 62477-1 |
| Исполнение по изоляции | Primary-Secondary: 2xMOPP, Primary-Earth: 1xMOPP, Secondary-Earth: 1xMOPP |
| Категория перенапряжения | OVC III |
| Сверхнизкое безопасное напряжение | SELV, 5–36 В |
| Испытательное напряжение | I/P-O/P: 4,2 кВ переменного тока; I/P-FG: 2,1 кВ переменного тока; O/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032, CNS 15936, KS C 9832; BS EN/EN55014-1; BS EN/EN55011; гармонические составляющие по BS EN/EN61000-3-2; фликер по BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | ESD: уровень 4, 15 кВ воздух / 8 кВ контакт; EFT/Burst: уровень 3, 2 кВ; Surge: уровень 4, 2 кВ линия-линия / 4 кВ линия-земля; Conducted: уровень 3, 10 В; Magnetic Field: уровень 4, 30 А/м; Voltage Dips and Interruptions: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов; Radiated: уровень 3, 10 В/м (80 МГц–2,7 ГГц), таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| SEMI F47 | Испытано при 200 В переменного тока |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 1213,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 212,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 99 × 41 мм |
| Масса и упаковка | 1 кг; 12 шт. / 13 кг / 0,72 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, нестабильность по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Для высоты выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; ЭМС-испытания выполнялись на металлической пластине 360 × 360 мм толщиной 1 мм.
- Знак RCM применяется на добровольной основе; изделие соответствует применимым стандартам IEC или AS/NZS.
- Некоторые заводские исполнения или модели могут не иметь знака BIS.
- MOPP подходит только для входа 100–240 В переменного тока.
