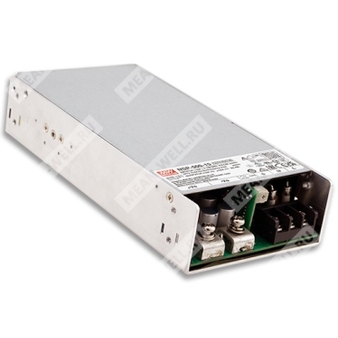

NSP-500-27 - импульсный AC/DC источник питания на 500 Вт для промышленной, медицинской и иной ответственной аппаратуры.
Партномер NSP-500-27 относится к серии NSP-500 — герметизированному (enclosed) AC/DC источнику питания с коррекцией коэффициента мощности (PFC), номинальной мощностью 500 Вт и номинальным выходным напряжением 27 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| NSP | Серия источников питания с высокой надежностью |
| 500 | Номинальная выходная мощность 500 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Назначение
Источник предназначен для применения в промышленной автоматике, системах безопасности, измерительном и телекоммуникационном оборудовании, системах энергоснабжения PoE, домашней автоматизации, медицинских устройствах и зарядных приложениях.
Особенности
- Вход 85–305 В переменного тока с коррекцией коэффициента мощности; доступен режим 277 В переменного тока.
- Потребление без нагрузки менее 0,75 Вт.
- Высокий КПД до 95%.
- Импульсная перегрузочная способность до 200% от номинальной мощности для моделей 12–60 В.
- Широкий диапазон рабочей температуры: от -40 до +85 °C, с ограничением по снижению нагрузки выше +60 °C.
- Очень низкий ток утечки, менее 350 мкА, 2 x MOPP, пригодность для медицинских применений типа BF.
- Встроенное ограничение тока постоянного типа.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока с уровнем шума менее 45 дБ.
- Встроенные функции дистанционного включения/выключения, дистанционного контроля и сигнала DC OK.
- Категория перенапряжений III.
- Работа на высоте до 5000 м.
- Покрытие печатной платы защитным лаком.
- Соответствие множеству международных стандартов безопасности.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В |
| Диапазон выходного тока | 0–18,6 А |
| Номинальный выходной ток | 18,6 А |
| Номинальная мощность | 502,2 Вт |
| Диапазон регулировки выходного напряжения | 26–32 В |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Пуск, время нарастания | 1500 мс, 80 мс/115 В перем. тока; 1000 мс, 80 мс/230 В перем. тока; 900 мс, 80 мс/277 В перем. тока |
| Время удержания | 16 мс при полной нагрузке |
| Пульсации и шум | 240 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85–305 В переменного тока; 120–431 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности, тип. | PF > 0,98 при 115 В перем. тока; PF > 0,93 при 230 В перем. тока; PF > 0,9 при 277 В перем. тока, при полной нагрузке |
| КПД, тип. | 94% |
| Входной ток, тип. | 2,6 А при 230 В перем. тока; 2,2 А при 277 В перем. тока |
| Пусковой ток, тип. | 40 А при 230 В перем. тока |
| Ток утечки | Ток утечки на землю менее 350 мкА (среднеквадратич.) при 277 В перем. тока; ток прикосновения менее 100 мкА (среднеквадратич.) при 277 В перем. тока |
| Потребление без нагрузки | 0,75 Вт при 115 В перем. тока; 0,75 Вт при 230 В перем. тока; 0,75 Вт при 277 В перем. тока |
Режимы перегрузки и защиты
| Параметр | Значение |
| Короткое замыкание | Ограничение постоянного тока более 5 с при Vout<30%, затем отключение выходного напряжения; восстановление после повторной подачи питания переменного тока, либо режим hiccup с автоматическим восстановлением после устранения неисправности. Зависит от сопротивления проводов пользователя. |
| Перегрузка 5 В | 105–150% от номинальной выходной мощности более 5 с, затем режим hiccup; автоматическое восстановление после устранения неисправности. |
| Перегрузка 12–60 В | Обычно работает в диапазоне 105–200% от номинальной выходной мощности более 5 с, затем ограничение постоянного тока без отключения при Vout>30%; восстановление после устранения неисправности. При Vout<30% — отключение выходного напряжения; восстановление после повторной подачи питания переменного тока. При уровне свыше 200% — ограничение постоянного тока при Vout>30% с авто-восстановлением либо отключение при Vout<30%. |
| Перенапряжение | 28–36 В для модели 27 В |
| Перегрев | Отключение выходного напряжения с восстановлением после повторной подачи питания переменного тока |
| Сигнал DC OK | Контакт на фототранзисторе, максимальная нагрузка 15 В DC / 10 мА, резистивная нагрузка |
| Дистанционное управление | POWER ON: RC+ относительно RC- 0–0,8 В DC или разомкнуто; POWER OFF: RC+ относительно RC- 3,3–10 В DC внешним напряжением |
| Дистанционный контроль | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температурное ограничение | Свыше +60 °C требуется снижение нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Уровень шума вентилятора | 45 дБ |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Изоляция | Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP; Вторичная-Земля: 1 x MOPP |
| Категория перенапряжений | OVC III |
| SELV | IEC/EN 61558-2-16 (SELV, 5–36 В); IEC/EN 60335-1 (SELV, 5–36 В); IEC/EN/UL 62368-1 (SELV/ES1, 5–36 В) |
| Испытательное напряжение | I/P-O/P: 4,2 кВ AC; I/P-FG: 2,1 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032, CNS 15936, KS C 9832: класс B; BS EN/EN55014-1: класс B; BS EN/EN55011: класс B; BS EN/EN61000-3-2: класс A; BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; EFT/Burst: уровень 3, 2 кВ; Surge: уровень 4, 2 кВ линия-линия, 4 кВ линия-земля; Conducted: уровень 3, 10 В; Magnetic Field: уровень 4, 30 А/м; Voltage Dips and Interruptions: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов; Radiated: уровень 3, 10 В/м (80 МГц–2,7 ГГц), таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
Габариты и масса
| Параметр | Значение |
| Размеры | 199 × 99 × 41 мм |
| Масса | 1 кг |
| Упаковка | 12 шт. / 13 кг / 0,72 куб. фута |
Надежность
| Параметр | Значение |
| MTBF | 1213,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 212,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примененные стандарты безопасности
IEC/EN 61558-1/-2-16, IEC/EN 60335-1, IEC/EN/UL 62368-1, IEC/EN/ANSI/AAMI ES60601-1, IEC/EN/UL 61010-1/-2-201, IEC/EN 62477-1, а также соответствующие версии BS EN/EN и национальные сертификаты CB, DEKRA, UL, CCC, BSMI, EAC, SEMI F47, KC/BIS.
Примечания
| 1 | Все параметры, специально не оговоренные иначе, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, нестабильность по линии и по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Подробности приведены в разделе статических характеристик. |
| 5 | Снижение нагрузки по температуре окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м. |
| 6 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнялись при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
| 7 | Маркировка RCM применяется на добровольной основе и соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820. |
| 8 | Некоторые заводские исполнения или модели могут не иметь знака BIS; для получения информации следует обращаться в отдел продаж MEAN WELL. |
| 9 | MOPP применим только для входного напряжения 100–240 В переменного тока. |
